| Номер в госреестре | 79897-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | CRP-1 |
| Изготовитель | CT-e TECH CO., LTD., Республика Корея |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока CRP-1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту - ЭДС) переменным магнитным полем.
Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы являются однофазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции.
Выводы первичной обмотки расположены на боковых поверхностях трансформаторов выполнены в виде резьбового соединения с резьбой М6; выводы вторичной обмотки расположены на передней поверхности трансформаторов и выполнены в виде резьбового соединения с резьбой М5 . На трансформаторах имеется табличка с техническими данными.

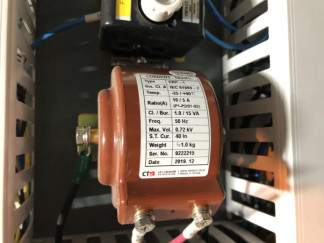

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 750 |
| Наибольшее рабочее напряжение, кВ | 1150 |
| Номинальный первичный ток, А | 10 |
| Номинальный вторичный ток, А | 5 |
| Число вторичных обмоток | 1 |
| Номинальная вторичная нагрузка 82ном с индуктивноактивным коэффициентом мощности cos ф2=0,8, ВА | 15 |
| Класс точности вторичной обмотки для измерений по ГОСТ 7746-2015 | 1 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный коэффициент безопасности Кбном вторичных обмотки для измерений | 20 |
Таблица 2 - Основные технические характеристики трансформаторов
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 94x80x105 |
| Масса, кг, не более | 0,8 |
| Рабочие условия измерений: - температура окружающего воздуха, оС | от +10 до +30 |
| Средняя наработка на отказ, ч | 159600 |
| Средний срок службы, лет | 15 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Трансформатор тока CRP-1, заводские номера: 9222214; 9222215 | 2 шт. |
| Паспорт | 2 экз. |
осуществляется по ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в Федеральном информационном фонде 39854 -08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока CRP-1
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
