| Номер в госреестре | 79899-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | 2CHR-311R, CHR-3113, 2CHR-3113R |
| Изготовитель | CT-e TECH CO., LTD., Республика Корея |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока 2CHR-311R, CHR-3113, 2CHR-3113R (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту - ЭДС) переменным магнитным полем.
Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы являются однофазными трансформаторами опорного шинного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции.
Первичной обмоткой трансформаторов служит шина токопровода. Выводы вторичных обмоток выполнены в виде винтовых зажимов и расположены у основания трансформаторов.
Трансформаторы тока 2CHR-311R, CHR-3113 и 2CHR-3113R отличаются друг от друга количеством и назначением вторичных обмоток, номинальными первичными токами и габаритными размерами.
Расшифровка структуры условного обозначения трансформаторов:
(2)СЖ-311(3^
Отсутствие индекса - отсутствие обмоток для защиты;
R - наличие обмоток для защиты
_ Обозначение в зависимости от габаритных размеров:
311 или 3113
- Обозначение трансформатора тока
_ Отсутствие индекса - один сердечник;
2 - Наличие двух сердечников Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
a) 2CHR-311R б) CHR-3113, 2CHR-3113R

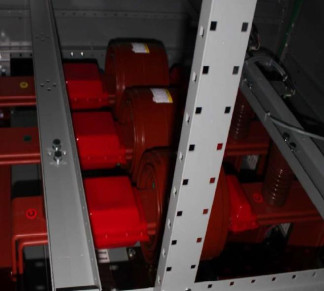

Рисунок 1 - Общий вид трансформаторов тока 2CHR-311R, CHR-3113, 2CHR-3113R
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение для модификации | ||
| 2CHR-311R | CHR-3113 | 2CHR-3113R | |
| Номинальное напряжение, кВ | 10 | 10 | 10 |
| Наибольшее рабочее напряжение, кВ | 12 | 12 | 12 |
| Номинальный первичный ток, А | 1200 | 3000 | 3000 |
| Номинальный вторичный ток, А | 5 | 5 | 5 |
| Число вторичных обмоток: | |||
| - для измерений | 1 | 1 | 1 |
| - для защиты | 1 | - | 1 |
| Номинальная вторичная нагрузка Б2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8 обмоток для измерений и | 15 | 15 | 15 |
| защиты, В - А | |||
| Класс точности вторичной обмотки для измерений по ГОСТ 7746-2015 | 0,5 | 0,5 | 0,5 |
| Класс точности вторичной обмотки для защиты по ГОСТ 7746-2015 | 10Р | - | 10Р |
| Номинальная частота переменного тока, Гц | 50 | 50 | 50 |
| Номинальный коэффициент безопасности Кбном | 20 | 20 | 20 |
| вторичных обмоток для измерений | |||
| Номинальная предельная кратность Кном вторичных обмоток для защиты | 20 | - | 20 |
Таблица 2 - Основные технические характеристики трансформаторов
| Наименование характеристики | Значение для модификации | |
| 2CHR-311R | CHR-3113; 2CHR-3113R | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 205x245x310,5 | 250x240x333,5 |
| Масса, кг, не более | 19 | |
| Рабочие условия измерений: - температура окружающего воздуха, оС | от +10 до +30 | |
| Наименование характеристики | Значение для модификации | |
| 2CHR-311R | CHR-3113; 2CHR-3113R | |
| Средняя наработка на отказ, ч | 159600 | |
| Средний срок службы, лет | 15 | |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Трансформатор тока 2CHR-311R, заводские номера: 9139307, 9139308, 9139309, 9139310, 9139311, 9139312, 9139313, 9139314, 9139315, 9139316, 9139317,9139318 | 12 шт. |
| Трансформатор тока CHR-3113, заводские номера: 9139238, 9139239, 9139240, 9139241, 9139242, 9139243, 9139244, 9139245, 9139246, 9139247, 9139248, 9139249 | 12 шт. |
| Трансформатор тока 2CHR-3113R, заводские номера: 9139304, 9139305, 9139306 | 3 шт. |
| Трансформатор тока 2CHR-311R. Паспорт | 12 шт. |
| Трансформатор тока CHR-3113. Паспорт | 12 шт. |
| Трансформатор тока 2CHR-3113R. Паспорт | 3 экз. |
осуществляется по ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в Федеральном информационном фонде 39854-08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока 2CHR-311R, CHR-3113, 2CHR-3113R
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
