| Номер в госреестре | 79905-20 |
| Наименование СИ | Измерители параметров электрического поля |
| Обозначение типа СИ | E-метр АТ-005 |
| Изготовитель | Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров электрического поля Е-метр АТ-005 (далее - измерители АТ -005) предназначены для измерений средних квадратических значений (СКЗ) напряженности электрического поля (НЭП) в диапазоне частот от 10 кГц до 30 МГц в режиме непрерывного генерирования.
Принцип действия измерителей АТ-005 основан на преобразовании антенным преобразователем измеряемого переменного электрического поля в напряжение постоянного тока, преобразовании его в цифровой код посредством аналогово -цифрового преобразования, обработки и передачи в устройство управления и отображения информации.
Измерители АТ-005 состоят из антенны-преобразователя (АП-Е) и устройства управления и отображения информации.
АП-Е имеет три дипольные микросборки, которые образуют взаимно -ортогональную структуру. Сигналы с отдельных микросборок фильтруются по частоте, усиливаются встроенным усилителем и после их детектирования и оцифровки, анализа и кодировки через блок приемо-передающего радиоканала передаются в устройство управления и отображения информации.
АП-Е связываются с устройством управления и отображения информации по беспроводному радиоканалу, имеющими Bluetooth-модуль и необходимое программное обеспечение.
В качестве устройства управления и отображения информации может быть использован блок управления и индикации НТМ-Терминал (БУИ или блок НТМ-Терминал), входящий в комплект поставки или персональный компьютер (ПК) с установленным программным обеспечением (ПО) «НТМ -ЭкоМ», входящим в комплект поставки.
БУИ, основным элементом которого является микропроцессор, обеспечивает выбор режима измерений и контроль условий применения, обработку информации, отображение результатов измерения параметров электромагнитного поля и индикацию заряда аккумуляторов.
Конструктивно БУИ выполнен в виде моноблока. На передней панели корпуса располагаются органы управления и экран.
Для настройки режимов измерений, отображения и сохранения результатов измерений, индикации заряда аккумуляторов АП-Е может быть использован ПК с предустановленным ПО «НТМ-ЭкоМ», входящим в комплект поставки.
Минимальные системные требования к ПК:
- операционная система Windows (-ХР, -7,-8, - Vista);
- процессор Pentium 1 ГГц и выше;
- ОЗУ 512 MB и более;
- наличие беспроводного канала связи Bluetooth (Bluetooth-модуль должен
соответствовать требованиям стандарта Bluetooth 2.0);
- свободного места на жестком диске:
- для установки пакета .NET Framework 32-разрядная операционная система:
600 МБ, 64-разрядная операционная система: 1,5 ГБ;
- для установки ПО «НТМ-ЭкоМ» 32, 64-разрядная операционная система:
100 МБ.
Питание БУИ осуществляется от аккумуляторов типоразмера АА. Питание АП-Е осуществляется от аккумуляторов типоразмера ААА. Для заряда аккумуляторов в комплект поставки входит зарядное устройство.
Общий вид измерителей АТ-005 представлен на рисунке 1.
Элементы измерителей АТ-005, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования.
Схема пломбировки АП-Е и БУИ от несанкционированного доступа представлена на рисунке 1.
Место нанесения знака утверждения типа представлено на рисунке 1.

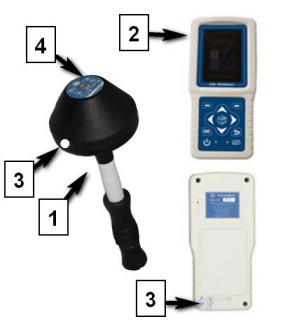

1 - антенна-преобразователь АП -Е
2 - БУИ
3 - места пломбирования от несанкционированного доступа
4 - место нанесения знака утверждения типа
Рисунок 1 - Общий вид измерителей АТ-005
ПО измерителей АТ-005 состоит из встроенного ПО и внешнего ПО.
Встроенное ПО, реализованное в виде микропроцессорных программ устанавливается изготовителем в АП-Е (ПО «АТ005») и БУИ (ПО «NtmTerminal») и является их неотъемлемой частью.
ПО «АТ005» выполняет функции обработки, преобразования входного сигнала и передачи его на вход БУИ.
ПО «NtmTerminal» выполняет функции задания режимов работы, обработку входного сигнала и отображения значений параметров электромагнитного поля и индикацию заряда аккумуляторов.
Внешнее ПО (ПО «НТМ-ЭкоМ») устанавливается на ПК, функционирует в операционной системе семейства Windows (-ХР, -7,-8, - Vista) и выполняет функции задания режимов работы, обработку входного сигнала, отображения значений параметров электромагнитного поля и индикацию заряда аккумуляторов. Метрологически значимой частью ПО «НТМ-ЭкоМ» является файл АТ005.ШГ
Уровень защиты ПО «АТ005», ПО «NtmTerminal» и ПО «НТМ-ЭкоМ» «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение | ||
| встроенное ПО | внешнее ПО | ||
| Идентификационное наименование ПО | АТ005 | NtmTerminal | АТ005^П |
| Номер версии (идентификационный номер) ПО | 1.7 и выше | 3.0.2 и выше | 1.0.0.0 и выше |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, МГц | от 0,01 до 30,00 включ. |
| Диапазон измерений СКЗ НЭП в диапазоне частот, В-м-1: - в диапазоне частот от 0,01 до 0,03 МГц включ. - в диапазоне частот св. 0,03 до 30,0 МГц включ. | от 50 до 1500 включ. от 3 до 500 включ. |
| Пределы допускаемой относительной погрешности измерений СКЗ НЭП, % | ±30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний СКЗ НЭП в диапазоне частот, В-м-1: - в диапазоне частот от 0,01 до 0,03 МГц включ. - в диапазоне частот св. 0,03 до 30,0 МГц включ. | от 3 до 5000 включ. от 3 до 500 включ. |
| Электропитание АП-Е от аккумуляторного элемента питания типоразмера ААА напряжением 1,2 В и емкостью не менее 0,7 А/ч, шт. | 3 |
| Электропитание БУИ от аккумуляторного элемента питания типоразмера АА напряжением 1,2 В и емкостью не менее 1,8 А/ч, шт. | 3 |
| Время непрерывной работы без подзарядки аккумуляторов, ч, не менее | 5 |
Окончание таблицы 3
| Наименование характеристики | Значение |
| Масса, г, не более: | |
| - АП -Е | 320 |
| - БУИ | 430 |
| Габаритные размеры АП-Е, мм, не более | |
| - длина | 500 |
| - диаметр | 100 |
| Габаритные размеры БУИ ), мм, не более: | |
| - длина | 200 |
| - ширина | 110 |
| - высота | 85 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) | от -20 до +45 от 70,0 до 106,7 (от 525 до 800) |
| - относительная влажность воздуха при | |
| температуре 25 °С, %, не более | 90 |
наносится на шильдик на корпусе АП-Е в виде наклейки и на титульный лист документа «Измерители параметров электрического поля Е-метр АТ-005. Руководство по эксплуатации БВЕК.431440.010 РЭ» типографским способом
Таблица 4 - Комплектность измерителей АТ -005
| Наименование | Обозначение | Количество |
| Измеритель параметров электрического поля Е-метр АТ-005* в составе: - антенна-преобразователь АП-Е - блок управления и индикации | БВЕК.431440.010 АП БВЕК.431440.010 БУИ | 1 шт. 1 шт. 1 шт.** |
| Устройство зарядное | - | 1 шт. |
| Компакт-диск с ПО «НТМ-ЭкоМ» | - | 1 шт.** |
| Сумка укладочная | - | 1 шт. |
| Руководство по эксплуатации | БВЕК.431440.010 РЭ | 1 экз. |
| Формуляр | БВЕК.431440.010 ФО | 1 экз. |
| Методика поверки | БВЕК.431440.010 МП | 1 экз. |
| * - заводской номер измерителя параметров электрического поля Е-метр АТ-005 определяется заводским номером антенны-преобразователя АП -Е ** - поставляется по заказу | ||
осуществляется по документу БВЕК.431440.010 МП «ГСИ. Измерители параметров электрического поля Е-метр АТ -005. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 19 июня 2020 года.
Основные средства поверки:
- рабочий эталон единицы напряженности электрического поля 2 разряда в диапазоне от 0,01 до 300 МГц, (по ГОСТ Р 8.805-2012), диапазон воспроизведения напряженности электрического поля от 1 до 1500 В/м; пределы допускаемой погрешности воспроизведения напряженности электрического поля ±7 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей АТ-005 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний
ГОСТ Р 8.805-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4314-010-18446736-2019 Измерители параметров электрического поля Е-метр АТ -005. Технические условия
