| Номер в госреестре | 79906-20 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | C3VT 362/8 |
| Изготовитель | PASSONI & VILLA - FABBRICA ISOLATORI E CONDENSATORI S.p.A., Италия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения емкостные C3VT 362/8 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на масштабном преобразовании высокого напряжения в заданное число раз с помощью емкостного делителя напряжения и электромагнитного устройства (далее - ЭМУ).
Емкостной делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок помещенных в залитый маслом изолятор из фарфора или композиционного материала и смонтирован в виде колоны из двух секций. ЭМУ подключается к выходу делителя и состоит из последовательно включенного компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Электромагнитный трансформатор имеет секционированную первичную обмотку для подгонки коэффициента трансформации и три вторичные обмотки. ЭМУ заключено в герметичный бак заполненный маслом. Корпус ЭМУ служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. Трансформаторы предназначены для наружной установки.

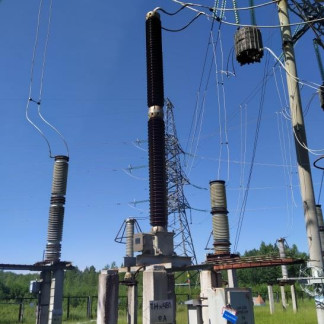

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 330/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 |
| Классы точности основных вторичных обмоток* | 0,2; 0,5 |
| Классы точности дополнительной вторичной обмотки** | 3P |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 200;400 |
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно -индуктивной нагрузки 0,8, В-А | 600 |
| Номинальная частота напряжения сети, Гц | 50 |
| * Пределы допускаемых относительной и абсолютной погрешностей трансформаторов для соответствующих классов точности в диапазоне от 80 до 120 % номинального напряжения первичной обмотки приведены в таблице 2; ** Пределы допускаемых относительной и абсолютной погрешностей трансформаторов для класса точности 3P приведены в таблице 3. | |
Таблица 2 - Пределы допускаемых относительной и абсолютной погрешностей трансформаторов для классов точности 0,2; 0,5__
| Класс точности | Пределы допускаемой относительной погрешности трансформаторов при измерении напряжения, % | Пределы допускаемой абсолютной погрешности трансформаторов при измерении угла сдвига фаз, ' |
| 0,2 | ±0,2 | ±10 |
| 0,5 | ±0,5 | ±20 |
Таблица 3 - Пределы допускаемых относительной и абсолютной погрешностей трансформаторов для классов точности 3P
| Класс точности | % от номинального напряжения первичной обмотки | |||||||
| 2 | 5 | 100 | 120 | 2 | 5 | 100 | 120 | |
| Пределы допускаемой относительной погрешности трансформаторов при измерении напряжения, ± % | Пределы допускаемой абсолютной погрешности трансформаторов при измерении угла сдвига фаз, ± ' | |||||||
| 3Р | 6,0 | 3,0 | 3,0 | 3,0 | 240 | 120 | 120 | 120 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 620x500x5180 |
| Масса, кг, не более | 685 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У1 (от -45 до +40) |
наносится на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения емкостной C3VT 362/8 (заводские номера: 15091, 15092, 15093) | - | 3 шт. |
| Трансформатор напряжения емкостной C3VT 362/8. Паспорт | - | 3 экз. |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ (регистрационный номер в Федеральном информационном фонде 32575-11);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде 31953-06);
- магазины нагрузок MP3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным C3VT 362/8
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
