| Номер в госреестре | 79907-20 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | CMM CONTURA |
| Изготовитель | "Carl Zeiss Industrielle Messtechnik GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные CMM CONTURA (далее КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей на предприятиях автомобильной, судостроительной и авиационной промышленности, металлургии, приборо- и станкостроения, а так же в научных и исследовательских учреждениях.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена трехмерная измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности. Конструкция машины портальная, с неподвижным измерительным столом, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из керамики.
КИМ выпускаются в двух исполнениях: стандартном и HTG, отличающихся типоразмерами, техническими характеристиками и условиями эксплуатации. КИМ в исполнении HTG оснащены пылевлагозащитным кожухом направляющей по оси Y и системой температурной компенсации с двумя магнитными температурными датчиками.
КИМ могут быть оснащены контактными измерительными головками VAST XT Gold, VAST XTR Gold, VAST XXT с набором щупов разного диаметра, формы и длины, вращающимся держателем RDS. КИМ дополнительно могут оснащаться бесконтактными (оптическими или лазерными) сканирующими системами ViScan, DotScan или LineScan и контактной измерительной головкой VAST XDT. Возможна комплектация одной КИМ несколькими измерительными головками.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.

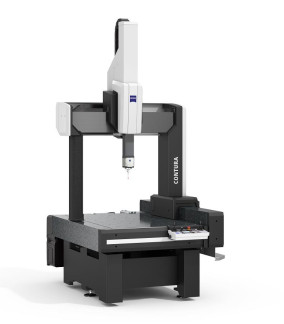

Общий вид КИМ представлен на рисунках 2 -3, общий вид идентификационной таблички представлен на рисунке 1.
Опломбирование КИМ от несанкционированного доступа не предусмотрено.
КИМ оснащены универсальным программным обеспечением (далее - ПО) CALYPSO.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB -ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 -
2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CALYPSO |
| Номер версии (идентификационный номер) ПО | 6.x и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики КИМ
| Наименование характеристики | Значение | ||||||
| Типоразмер КИМ | 7/7/6 | 7/10/6 | 9/12/8 | 9/18/8 | 12/18/8 | 12/24/8 | |
| Диапазон измерений, мм | X | от 0 до 700 | от 0 до 700 | от 0 до 900 | от 0 до 900 | от 0 до 1200 | от 0 до 1200 |
| Y | от 0 до 700 | от 0 до 1000 | от 0 до 1200 | от 0 до 1800 | от 0 до 1800 | от 0 до 2400 | |
| Z | от 0 до 600 | от 0 до 600 | от 0 до 800 | от 0 до 800 | от 0 до 800 | от 0 до 800 | |
| Пределы допускаемой абсолютной объемной погрешности MPEe* с контактными головками VAST XT Gold, XTR Gold (L-длина в мм), мкм | ±(1,5+L/350) | ±(1,6+L/350) | ±(1,9+L/350) | ||||
| Пределы допускаемой абсолютной объемной погрешности MPEe* с контактными головками VAST RDS/XXT (L-длина в мм), мкм | ±(1,7+L/350) | ±(1,8+L/350) | ±(2,0+L/350) | ||||
| Предел допускаемой абсолютной погрешности измерительной головки MPEp* с контактными головками VAST XT Gold, XTR Gold, мкм | ±1,5 | ±1,7 | ±1,8 | ||||
| Предел допускаемой абсолютной погрешности измерительной головки MPEp* с контактными головками VAST RDS/XXT, мкм | ±1,7 | ±1,8 | ±1,9 | ||||
| Пределы допускаемой абсолютной погрешности сканирования MPE THP/t* с контактными головками VAST XT Gold, XTR Gold, мкм/с | ±2,0/40 | ±2,5/40 | ±3,5/40 | ||||
| Пределы допускаемой абсолютной погрешности сканирования MPE THP/t* с контактными головками VAST RDS/XXT, мкм/с | ±2,7/50 | ±2,8/50 | ±3,6/50 | ||||
| Примечание: * - при температуре окружающего воздуха от плюс 18 °С до плюс 22 °С и относительной влажности воздуха не более 70 % для стандартного исполнения и температуре окружающего воздуха от плюс 18 °С до плюс 26 °С и относительной влажности воздуха не более 70 % для исполнения HTG | |||||||
Таблица 3 - Технические характеристики КИМ
| Типоразмер КИМ | Габаритные размеры, мм | Масса, кг | Масса измеряемой детали, кг | ||
| длина | ширина | высота | |||
| 7/7/6 | 1503 1603* | 1381 | 2658 | 1200 | 730 |
| 7/10/6 | 1813 1913* | 1381 | 2658 | 1570 | 730 |
| 9/12/8 | 2103 2213* | 1581 | 3060 | 2300 | 1200 |
| 9/18/8 | 2703 2911* | 1581 | 3060 | 2980 | 1200 |
| 12/18/8 | 2703 2911* | 1881 | 3060 | 3380 | 1200 |
| 12/24/8 | 3301 3631* | 1881 | 3060 | 4900 | 1200 |
| Примечание: * - для исполнения HTG | |||||
Таблица 4 -Условия эксплуатации КИМ
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | от +17 до +35 |
| Допускаемое изменение температуры, °С, не более, в | |
| течении: | |
| 1 ч | 1 |
| 24 ч | 1,5 |
| Градиент по объему, °С на метр | 1 |
| Относительная влажность воздуха, без конденсата, % | от 40 до 70 |
| Расход воздуха, л/мин, максимум | 80 |
| Давление сжатого воздуха, кПа | от 600 до 800 |
| Напряжение питания переменного тока, В | 220±22 |
| Частота переменного тока, Гц | 50 |
наносят на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатная измерительная CMM CONTURA | - | 1 шт. |
| Пульт управления | - | 1 шт. |
| Шкаф управления | - | 1 шт. |
| Калибровочная сфера диаметром 30 мм | - | 1 шт. |
| Приспособления для закрепления измеряемой детали* | - | - |
| Комплект сменных измерительных щупов* | - | - |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 06-20 | 1 экз. |
| Примечание: * - поставляется по дополнительному заказу | ||
осуществляется по документу МП АПМ 06-20 «ГСИ. Машины координатные измерительные CMM CONTURA. Методика поверки», утвержденному
ООО «Автопрогресс-М» «20» февраля 2020 г.
Основные средства поверки:
- рабочие эталоны единицы длины 3 -го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
- сфера без покрытия из комплекта мер для поверки систем координатноизмерительных ROMER Absolute Arm (рег. № 64593-16);
- секундомер механический СОСпр-2б-2-000 (рег. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Саг1 Zeiss Industrielle Messtechnik GmbH», Германия.
| Зарегистрировано поверок | 25 |
| Поверителей | 5 |
| Актуальность данных | 16.09.2024 |
