Меры шероховатости поверхности "В7-МШ", 79910-20

Меры шероховатости поверхности «В7-МШ» предназначены для передачи размера единицы длины в области измерений параметр шероховатости Ra и проведения поверки (калибровки) приборов, предназначенных для измерений параметров шероховатости, как контактных, так и бесконтактных.
Карточка СИ
Номер в госреестре 79910-20
Наименование СИ Меры шероховатости поверхности
Обозначение типа СИ "В7-МШ"
Изготовитель Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7"), г. Москва
Год регистрации 2020
Срок свидетельства 02.12.2030
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Меры шероховатости поверхности «В7-МШ» предназначены для передачи размера единицы длины в области измерений параметр шероховатости Ra и проведения поверки (калибровки) приборов, предназначенных для измерений параметров шероховатости, как контактных, так и бесконтактных.

Описание

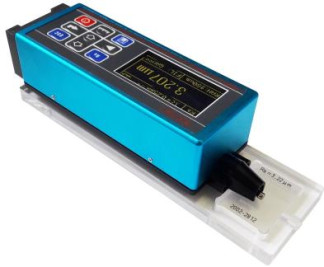

Меры шероховатости «В7-МШ» представляют собой пластинки из ПВХ, на которых методом масочного травления сформирован периодический трапецеидальный профиль. Пластинки вклеены в пластиковое прозрачное основание (Рисунок 1 -а).

По заказу меры могут поставляться в установочных рамках с выемкой, конструкция которой позволяет использовать меры при поверке приборов, не вынимая их из рамки и устанавливать прибор для измерения шероховатости контактного типа так, чтобы игла щупа

Пломбировка мер от несанкционированного доступа не предусмотрена.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики мер шероховатости поверхности «В7 -МШ»

Наименование характеристики

Значение

Диапазон номинальных значений параметра Ra, мкм

от 0,100 до 6,500

Ряды номинальных значений мер по параметру шероховатости Ra, рекомендуемые для выбора заказчиком, мкм:

0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4

Пределы допускаемого относительного отклонения параметра Ra от номинального, %

±25

Предел допускаемой относительной погрешности воспроизведения параметра Ra (До), %

3*

Таблица 2 - Технические характеристики мер шероховатости поверхности «В7 -МШ»

Габаритные размеры меры, мм, не менее

-    длина

-    ширина

-    толщина

30

40

8

Размер рабочей области меры, мм, не менее

-    длина;

-    ширина

17

10

Габаритные размеры установочной рамки, мм, не более

-    длина

-    ширина

-    толщина

195

58

10

Масса меры, г, не более

20

Масса установочной рамки, г, не более

270

Условия эксплуатации:

-диапазон рабочих температур, °С

-относительная влажность воздуха (без конденсата), %, не более

От + 15 до +25 80

* - разряд мере присваивается в соответствии с разрядом

по Государственной

поверочной схеме для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденной приказом Росстандарта 06 ноября 2019 г. №2657 при первичной поверке в зависимости от действительного значения погрешности.

Примечание: На мерах шероховатости поверхности «В7-МШ» могут быть определены и другие высотные и шаговые параметры, например, Rz, Rmax, Sm, S._

Знак утверждения типа

наносится на титульный лист паспорта мер типографским способом или на футляр способом наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мера шероховатости поверхности

«В7-МШ»

в соответствии с заказом

Установочная рамка с выемкой

по заказу

Футляр

1 шт.

Паспорт

В7-2020.0.00.0.00ПС

1 экз.

Методика поверки

МП 203-27-2020

1 экз.

Поверка

осуществляется по документу МП 203-27-2020 «ГСИ. Меры шероховатости поверхности «В7-МТТТ». Методика поверки», утвержденному ФГУП «ВНИИМС» 14 июля 2020 г. Основные средства поверки:

Прибор для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов Form Talysurf (Рег. № 20668-12)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.

Сведения о методах измерений

изложены в эксплуатационных документах.

Нормативные документы

Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Росстандарта 06 ноября 2019 г. №2657

ТУ 26.51.66.140-012-11548757-2020 «Меры шероховатости поверхности «В7-МШ». Технические условия»

Зарегистрировано поверок 89
Поверителей 3
Актуальность данных 05.12.2024
79910-20
Номер в ГРСИ РФ:
79910-20
Производитель / заявитель:
Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7"), г. Москва
Год регистрации:
2020
Cрок действия реестра:
02.12.2030
