| Номер в госреестре | 79914-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГФМ-110 |
| Изготовитель | Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТГФМ-110 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации устройствам защиты и управления открытых распределительных устройств переменного тока частотой 50 Гц на номинальное напряжение 110 кВ.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы имеют следующие основные признаки:
- по принципу конструкции: опорные;
- по числу ступеней трансформации: одноступенчатые;
- по виду изоляции: газонаполненные;
- по числу вторичных обмоток: с несколькими вторичными обмотками;
- по назначению вторичных обмоток: для защиты.
Основными составными частями трансформатора являются:
- металлический корпус с мембраной;
- полимерная покрышка;
- блок вторичных обмоток в экране;
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом и коробка выводов вторичных обмоток.
Зажимы выводов вторичных обмоток закрыты крышкой, которая опломбирована. Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.

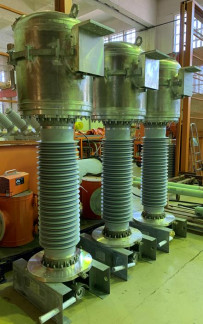

Рисунок 1 - Общий вид трансформаторов тока ТГФМ-110
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
| Характеристика | Значение |
| Номинальное напряжение Цном, кВ | 110 |
| Наибольшее рабочее напряжение Цн.р., кВ | 126 |
| Наибольший рабочий первичный ток, /1н.р, А | 100-320 |
| Номинальный первичный ток /1ном, А | 100-300* |
| Номинальный вторичный ток /2ном, А | 1 |
| Номинальная частота, Гц | 50 |
| Количество вторичных обмоток для защиты | 2 |
| Класс точности вторичных обмоток для защиты по ПНСТ 283-2018 | 10PR |
| Номинальная вторичная нагрузка обмоток для защиты с cos ф2 = 0,8, ВА | 30 |
| Номинальная предельная кратность вторичных обмоток для защиты, не менее | 30 |
| Коэффициент остаточной магнитной индукции KR , %, не более | 10 |
| Постоянная времени замкнутого вторичного контура TS (только для ответвления вторичной обмотки с коэффициентом трансформации 100/1 А), с, не более | 0,3 |
| Примечание - * - вторичная обмотка имеет ответвление с коэффициентом трансформации 100/1 А. | |
Таблица 2 - Основные технические характеристики трансформаторов
| Характеристика | Значение |
| Климатическое исполнение и категория размещения по ГОСТ 15150 -69 (диапазон рабочих температур, °С) | У1 (от -50 до +40) |
| Габаритные размеры (диаметрхвысота), мм, не более | 1070x2395 |
| Масса, кг | 400 |
| Средняя наработка на отказ, ч | 400000 |
| Срок службы, лет | 40 |
наносится на титульный лист паспорта типографским способом и методом термотрансферной печати на маркировочную табличку трансформатора.
Таблица 3 - Комплектность трансформаторов
| Наименование | Обозначение | Количество |
| Трансформатор тока ТГФМ-110 с зав. №№ 15101, 15102, 15103 | - | 3 шт. |
| Комплект ЗИП одиночный | - | /Л ^ 3 шт. |
| Комплект ЗИП групповой | - | л * 1 шт. |
| Паспорт | БШИП.671214.010-01 ПС | ^ * 3 экз. |
| Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) | БШИП.671214.010-01 РЭ | 1 экз. |
| Элегаз для первоначальной заправки | - | 2,7 кг |
| Методика поверки | ИЦРМ-МП-107-20 | 1 экз. |
| * В зависимости от заказа. | ||
осуществляется по документу ИЦРМ-МП-107-20 «ГСИ. Трансформаторы тока ТГФМ-110. Методика поверки», утвержденному ООО «ИЦРМ» 22.07.2020 г.
Основные средства поверки:
- трансформатор тока измерительный переносной «ТТИП» исполнения ТТИП-5000/5(1) и ТТИП-100/5(1) (регистрационный номер в Федеральном информационном фонде 39854-08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915 -07);
- анализатор трансформаторов тока CT Analyzer (регистрационный номер в Федеральном информационном фонде 40316 -08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТГФМ-110
ПНСТ 283-2018 Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока
| Зарегистрировано поверок | 63 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
