| Номер в госреестре | 79915-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГФ-330 |
| Изготовитель | Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТГФ-330 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления открытых распределительных устройств переменного тока частотой 50 Гц на номинальное напряжение 330 кВ.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы имеют следующие основные признаки:
- по принципу конструкции: опорные;
- по числу ступеней трансформации: одноступенчатые;
- по виду изоляции: газонаполненные;
- по числу вторичных обмоток: с несколькими вторичными обмотками;
- по назначению вторичных обмоток: для измерений, для защиты.
Основными составными частями трансформатора являются:
- металлический корпус с мембраной;
- полимерная покрышка;
- блок вторичных обмоток в экране;
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом и коробка выводов вторичных обмоток.
Зажимы выводов вторичных обмоток закрыты крышкой, которая опломбирована.

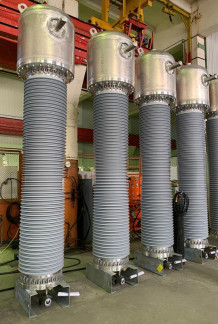

Общий вид трансформаторов представлен на рисунке 1. Место пломбирования от несанкционированного доступа к обмотке для учета электроэнергии представлено на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
| Характеристика | Значение для зав. № | |
| 383, 384, 385, 386 | 387, 388, 389, 390 | |
| Номинальное напряжение U/ном, кВ | 330 | |
| Наибольшее рабочее напряжение U/н.р., кВ | 363 | |
| Номинальный первичный ток Лном, А | 3000 | |
| Номинальный вторичный ток /2ном, А | 1 | |
| Номинальная частота, Гц | 50 | |
| Количество вторичных обмоток: - для учета - для измерений - для защиты | 1 1 4 | |
| Класс точности вторичных обмоток: - для учета по ГОСТ 7746-2015 - для измерений по ГОСТ 7746-2015 - для защиты по ПНСТ 283-2018 | 0,2S 0,2 10PR | |
| Номинальная вторичная нагрузка обмоток для учета и измерений с cos ф2 = 0,8, ВА | 5 | 10 |
| Номинальная вторичная нагрузка обмоток для защиты с cos ф2 = 0,8, ВА | 30 | |
| Номинальная предельная кратность вторичных обмоток для защиты, не менее | 30 | |
| Номинальный коэффициент безопасности вторичных обмоток для измерений, не более | 5 | |
| Коэффициент остаточной магнитной индукции Kr , %, не более | 10 | |
| Постоянная времени замкнутого вторичного контура TS, с | 0,3 | |
Таблица 2 - Основные технические характеристики трансформаторов
| Характеристика | Значение |
| Климатическое исполнение и категория размещения по ГОСТ 15150 -69 | У1 |
| Габаритные размеры (диаметрхвысота), мм, не более | 1618x4840 |
| Масса, кг | 1000 |
| Средняя наработка на отказ, ч | 400000 |
| Срок службы, лет | 40 |
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформаторов.
Таблица 3 - Комплектность трансформаторов
| Наименование | Обозначение | Количество |
| Трансформатор тока ТГФ-330 с зав. №№ 383, 384, 385, 386, 387, 388, 389, 390 | - | 8 шт. |
| Комплект ЗИП одиночный | - | 8 шт. |
| Комплект ЗИП групповой | - | 1 шт. |
| Паспорт | ДУБК.671214.002-01 ПС | 8 экз. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) | ДУКБ.671214.002 РЭ | 1 экз. |
| Элегаз для первоначальной заправки (количество на один трансформатор) | - | 43 кг |
| Методика поверки | ИЦРМ-МП-106-20 | 1 экз. |
осуществляется по документу ИЦРМ-МП-106-20 «ГСИ. Трансформаторы тока ТГФ-330. Методика поверки», утвержденному ООО «ИЦРМ» 17.07.2020 г.
Основные средства поверки:
- трансформатор тока измерительный переносной «ТТИП» исполнения ТТИП-5000/5(1) (регистрационный номер в Федеральном информационном фонде 39854 -08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915 -07);
- анализатор трансформаторов тока CT Analyzer (регистрационный номер в Федеральном информационном фонде 40316 -08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТГФ-330
ПНСТ 283-2018 Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
