| Номер в госреестре | 79916-20 |
| Наименование СИ | Счетчики электрической энергии многофункциональные |
| Обозначение типа СИ | ION9000 |
| Изготовитель | "Schneider Electric Industries SAS", Франция |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии многофункциональные ION9000 (далее - счетчики) предназначены для измерений среднеквадратического значения фазного/линейного напряжения и среднеквадратического значения силы переменного тока, частоты переменного тока, коэффициента мощности, активной/реактивной/полной электрической энергии и мощности, а также параметров качества электроэнергии (далее - ПКЭ) по ГОСТ 30804.4.30.2013.
Принцип действия счетчиков заключается в преобразовании входных аналоговых сигналов с помощью аналого-цифровых преобразователей (далее - АЦП), последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра, отображении результатов на сенсорном дисплее и/или их передаче по цифровому протоколу.
Конструктивно счетчики состоят из АЦП и микропроцессора, помещенных в пластмассовый корпус. На задней, верхней и нижней панелях счетчика находятся разъемы для питания и подключения измерительных цепей, а также разъемы аналоговых и цифровых интерфейсов связи. На передней панели счетчиков расположены сенсорный дисплей, кнопки управления, светодиодные индикаторы, USB-порты и оптический порт, в зависимости от конструктивного исполнения. Измеренные параметры счетчиком могут отображаться непосредственно на сенсорном дисплее либо на персональном компьютере с применением программы ION Setup.
Счетчики представлены двумя модификациями I0N9000 и I0N9000 T. В модификации I0N9000T, дополнительно к основным параметрам, реализована возможность обнаружения высокочастотных переходных процессов. Модификации имеют два конструктивных исполнения, различающихся наличием (для артикулов METSEI0N92040 и METSEI0N95040) и отсутствием (для артикулов METSEION92030 и METSEION95030) модуля, включающего в себя: сенсорный дисплей, кнопки управления, светодиодные индикаторы, USB-порты и оптический порт.

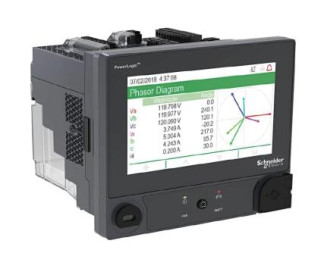

Общий вид счетчиков представлен на рисунке 1.
а) конструктивное исполнение счетчика с б) конструктивное исполнение счетчика без
модулем модуля
Рисунок 1 - Общий вид счетчиков
Схема пломбирования от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 2.
Светодиодный индикатор должен отображать заблокированное положение переключателя настройки коммерческого учета
Счетчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память микроконтроллера на стадии изготовления счетчика, что исключает возможность несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. Встроенное ПО предназначено для преобразования измеренных значений физических величин, отображения измеренных значений на сенсорном дисплее и передачи измерительной информации по одному из цифровых протоколов в промышленную цифровую сеть.
Встроенное ПО является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 2 - Метрологические характеристики счетчиков
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО, не ниже | 002.000.000 |
| Цифровой идентификатор ПО | - |
| Наименование характеристики | Значение |
| Класс характеристик процесса измерений показателей качества электроэнергии по ГОСТ 30804.4.30-2013 | А |
| Тип включения цепей напряжения/тока | Трансф орматорн ое |
| Метод расчёт реактивной электрической мощности | Интегральная сумма с квадратурным сдвигом тока по фазе |
| Диапазон настройки постоянной счетчика Вт-ч/имп, вар-ч/имп, ВАч/имп | от 10-6 до 105 |
| Номинальное среднеквадратическое значение фазного/линейного напряжения переменного тока Цном, В | 3x57/100 3x230/400 |
| Номинальное среднеквадратическое значение силы переменного тока /ном, А | 1; 5 |
| Наименование характеристики | Значение |
| Максимальное среднеквадратическое значение силы переменного тока /макс, А | 20 |
| Номинальное значение частоты переменного тока, Гц | 50 |
| Стартовый ток (чувствительность) при измерении активной (реактивной) электрической энергии, А | 0,001 |
| Диапазон измерений среднеквадратического значения напряжения переменного тока, В: - фазного Ua, Ub, Uc - линейного Uab, Ubc, Uca | от 57 до 400 от 100 до 690 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений среднеквадратического значения фазного/линейного напряжения переменного тока, % | ±0,1 |
| Диапазон измерений среднеквадратического значения силы переменного тока /а, /в, /с, А | от 0,01 до 20 |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения силы переменного тока, % | ±0,1 |
| Диапазон измерений коэффициента мощности cos^ | от -1 до 1 |
| Пределы допускаемой относительной погрешности измерений коэффициента мощности cos^, % | ±0,2 |
| Допускаемая поправка встроенных часов (с коррекцией по источнику точного времени NTP), мс | ±10 |
| Допускаемый ход встроенных часов (без коррекции от источника точного времени), с/сут | ±0,5 |
| Диапазон измерений частоты переменного тока, Гц | от 42,5 до 69 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ±0,005 |
| Диапазон измерений отклонения частоты переменного тока от номинального значения Д/ Гц | от -7,5 до +7,5 |
| Пределы допускаемой абсолютной погрешности измерений отклонения частоты от номинального значения, Гц | ±0,01 |
| Диапазон измерений отрицательного отклонения напряжения 5U(-), % | от 10 до 100 |
| Пределы допускаемой относительной погрешности измерений отрицательного отклонения напряжения, % | 0,1 |
| Диапазон измерений положительного отклонения напряжения 5U(+), % | от 100 до 150 |
| Пределы допускаемой относительной погрешности измерений положительного отклонения напряжения, % | 0,1 |
| Диапазон измерений кратковременной дозы фликера Pst, отн. ед. | от 0,2 до 10 |
| Пределы допускаемой относительной погрешности измерений кратковременной дозы фликера, % | ±5 |
| Диапазон измерений длительной дозы фликера Pit, отн. ед. | от 0,2 до 10 |
| Пределы допускаемой относительной погрешности измерений длительной дозы фликера, % | ±5 |
| Диапазон измерений глубины провала напряжения 5 ипр, % от ином | от 10 до 100 |
| Пределы допускаемой приведенной (к ином) погрешности измерений глубины провала напряжения, % | ±0,2 |
| Диапазон измерений длительности провала напряжения Д^ри, с | от 0,02 до 60 |
| Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения, с | ±0,01 |
| Наименование характеристики | Значение |
| Диапазон измерений перенапряжения 5 б'пер, % от ином | от 10 до 200 |
| Пределы допускаемой приведенной (к ином) погрешности измерений перенапряжения, % | ±0,2 |
| Диапазон измерений длительности перенапряжения Д^ери, с | от 0,02 до 60 |
| Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, с | ±0,01 |
| Диапазон измерений длительности прерывания напряжения Д^прерЦ, с | от 0,5 до 180 |
| Пределы допускаемой абсолютной погрешности измерений длительности прерывания напряжения, с | ±0,01 |
| Диапазон измерений коэффициента несимметрии напряжений по обратной последовательности Ки2,% | от 0,5 до 10 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжений по обратной последовательности Ки2, % | ±0,15 |
| Диапазон измерений коэффициента несимметрии напряжений по нулевой последовательности Кио,% | от 0,5 до 10 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжений по нулевой последовательности Кио, % | ±0,15 |
| Диапазон измерений коэффициента несимметрии тока по обратной последовательности Кк,% | от 0,05 до 5 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии тока по обратной последовательности Ki2, % | ±0,15 |
| Диапазон измерений коэффициента несимметрии тока по нулевой последовательности Кю,% | от 0,05 до 5 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии тока по нулевой последовательности Кю, % | ±0,15 |
| Диапазон измерений напряжения информационных сигналов в электрических сетях (для сигналов ниже 3 кГц), % от ином | от 0 до 15 |
| Пределы допускаемой относительной погрешности измерений напряжения информационных сигналов в электрических сетях (для сигналов ниже 3 кГц), %: - в диапазоне от 0,01 • ином до 0,03 • ином не включ. - в диапазоне от 0,03 • ином до 0,15- ином | ±0,15 ±5 |
| Измерение гармонических составляющих тока и напряжения, до порядка включительно | 50-й |
| Пределы допускаемой погрешности измерений коэффициента n-й гармонической составляющей тока | соответствует ГОСТ 30804.4.7, класс 1 (вычисления до 50 -й гармоники) |
| Пределы допускаемой погрешности измерений коэффициента m-й интергармонической составляющей тока | соответствует ГОСТ 30804.4.7, класс 1 (вычисления до 50 -й гармоники) |
| Пределы допускаемой погрешности измерений коэффициента n-й гармонической составляющей напряжения | соответствует ГОСТ 30804.4.7, класс 1 (вычисления до 50 -й гармоники) |
| Пределы допускаемой погрешности измерений коэффициента m-й интергармонической составляющей напряжения | соответствует ГОСТ 30804.4.7, класс 1 (вычисления до 50 -й гармоники) |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность окружающей среды, % | от +15 до +25 от 30 до 80 |
Таблица 3 - Пределы допускаемой относительной основной погрешности при измерении активной электрической энергии прямого и обратного направлений при симметричной нагрузке
| Среднеквадратическое значение силы переменного тока, А | Коэффициент мощности cos^ | Пределы допускаемой относительной основной погрешности, % |
| 0,01/ном < / < 0,05 /ном | 1,0 | ±0,20 |
| 0,05 ^ном < 1 < /макс | ±0,10 | |
| 0,02 /ном < / < 0,10 /ном | 0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) | ±0,25 |
| 0,10 /ном < / < /макс | ±0,15 | |
| Примечание - В диапазоне напряжения переменного тока от 0,8- U/ном до 1,2- Цном. | ||
Таблица 4 - Пределы допускаемой относительной основной погрешности при измерении активной электрической энергии прямого и обратного направлений с однофазной нагрузкой при симметрии многофазных напряжений__
| Среднеквадратическое значение силы переменного тока, А | Коэффициент мощности cos^ | Пределы допускаемой относительной основной погрешности, % |
| 0,05 /ном < / < /макс | 1,0 | ±0,15 |
| 0,10 /ном < / < /макс | 0,5 (при индуктивной нагрузке) | ±0,20 |
| Примечание - В диапазоне напряжения переменного тока от 0,8- U/ном до 1,2- Цном. | ||
Таблица 5 - Пределы допускаемой относительной погрешности при измерении активной фазной и трехфазной электрической мощности__
| Среднеквадратическое значение силы переменного тока, А | Коэффициент мощности cos^ | Пределы допускаемой относительной погрешности, % |
| 0,01/ном < / < 0,05 /ном | 1,0 | ±0,20 |
| 0,05 /ном < / < /макс | ±0,10 | |
| 0,02 /ном < / < 0,10 /ном | 0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) | ±0,32 |
| 0,10 /ном < / < /макс | ±0,20 | |
| Примечание - В диапазоне напряжения переменного тока от 0,8- U/ном до 1,2- Цном. | ||
Таблица 6 - Пределы допускаемой относительной основной погрешности при измерении реактивной электрической энергии прямого и обратного направлений ^ при симметричной нагрузке
| Среднеквадратическое значение силы переменного тока, А | Коэффициент sin^ (при индуктивной или емкостной нагрузке) | Пределы допускаемой относительной основной погрешности, % |
| 0,01/ном < / < 0,05 /ном | 1,0 | ±1,0 |
| 0,05 /ном < / < /макс | ±0,5 | |
| 0,05 /ном < / < 0,10 /ном | 0,5 | ±1,0 |
| 0,10 /ном < / < /макс | ±0,5 | |
| 0,10 /ном < / < /макс | 0,2 | ±1,0 |
| Примечание - В диапазоне напряжения переменного тока от 0,8- U/ном до 1,2- Цном. | ||
Таблица 7 - Пределы допускаемой относительной основной погрешности при измерении реактивной электрической энергии прямого и обратного направлений с однофазной нагрузкой при симметрии многофазных напряжений
| Среднеквадратическое значение силы переменного тока, А | Коэффициент sin^ (при индуктивной или емкостной нагрузке) | Пределы допускаемой относительной основной погрешности, % |
| 0,05 /ном < / < /макс | 1,0 | ±0,7 |
| 0,10 /ном < / < /макс | 0,5 | ±1,0 |
| 0,10 /ном < / < /макс | 0,2 | ±1,5 |
| Примечание - В диапазоне напряжения переменного тока от 0,8- ином до 1,2- ином. | ||
Таблица 8 - Пределы допускаемой относительной погрешности при измерении реактивной фазной и трехфазной электрической мощности
| Среднеквадратическое значение силы переменного тока, А | Коэффициент sin^ (при индуктивной или емкостной нагрузке) | Пределы допускаемой относительной погрешности, % |
| 0,02/ном < / < 0,05/ном | 1,00 | ±1,25 |
| 0,05 /ном < / < /макс | ±1,00 | |
| 0,05 /ном < / < 0,10 /ном | 0,50 | ±1,25 |
| 0,10 /ном < / < /макс | ±1,00 | |
| 0,10 /ном < / < /макс | 0,25 | ±1,25 |
| Примечание - в диапазоне напряжения переменного тока от 0,8- ином до 1,2- ином | ||
Таблица 9 - Пределы допускаемой относительной погрешности при измерении полной электрической энергии прямого и обратного направлений и полной фазной и трехфазной электрической мощности
| Среднеквадратическое значение силы переменного тока, А | Пределы допускаемой относительной погрешности измерений, % |
| 0,02/ном < / < 0,05 /ном | ±0,4 |
| 0,05 /ном < / < /макс | ±0,2 |
| Примечание - В диапазоне напряжения переменного тока от 0,8- ином до 1,2- ином. | |
Таблица 10 - Пределы допускаемой дополнительной погрешности при измерении активной электрической энергии
| Влияющая величина | Среднеквадратическое значение силы переменного тока, А | Коэффициент мощности | Значение |
| Изменение температуры окружающей среды | 0,05 /ном < / < /макс | 1,0 | Средний температурный коэффициент, %/К 0,005 |
| 0,10 /ном < / < /макс | 0,5 (при индуктивной нагрузке) | 0,01 | |
| Изменение напряжения электропитания ±10 % | 0,05 ^ном < / < /макс | 1,0 | Пределы относительно дополнительной погрешности, % 0,05 |
| 0,10 /ном < / < /макс | 0,5 (при индуктивной нагрузке) | 0,10 | |
| Изменение частоты электропитания ±2 % | 0,05 /ном < / < /макс | 1,0 | 0,05 |
| 0,10 /ном < / < /макс | 0,5 (при индуктивной нагрузке) |
| Влияющая величина | Среднеквадратическое значение силы переменного тока, А | Коэффициент мощности | Значение |
| Обратный порядок следования фаз | 0,10/ном | 1,0 | 0,025 |
| Несимметрия напряжения | /ном | 0,25 | |
| Вспомогательное напряжение ±15 % | 0,01/ном | 0,025 | |
| Гармоники в цепях тока и напряжения | 0,50- /макс | 1,0 | 0,20 |
| Субгармоники в цепи переменного тока | 0,50/ном | 0,30 | |
| Постоянная магнитная индукция внешнего происхождения | /ном | 1,00 | |
| Магнитная индукция внешнего происхождения 0,5 мТл | 0,50 | ||
| Радиочастотные электромагнитные поля | 0,50 | ||
| Функционирование вспомогательных частей | 0,10/ном | 0,025 | |
| Кондуктивные помехи, наводимые радиочастотными полями | /ном | 0,50 | |
| Наносекундные импульсные помехи | |||
| Устойчивость к колебательным затухающим помехам |
Таблица 11 - Пределы допускаемой дополнительной погрешности при измерении реактивной электрической энергии
| Влияющая величина | Среднеквадратическое значение силы переменного тока, А | Коэффициент sin^ (при индуктивной или емкостной нагрузке) | Значение |
| Изменение температуры окружающей среды | 0,05 /ном < / < /макс | 1,0 | Средний температурный коэффициент, %/К 0,03 |
| 0,10 /ном < / < /макс | 0,5 | 0,05 | |
| Изменение напряжения электропитания ±10 % | 0,02 /ном < / < /макс | 1,0 | Пределы относительно дополнительной погрешности, % 0,25 |
| 0,05 /ном < / < /макс | 0,5 | 0,50 | |
| Изменение частоты электропитания ±2 % | 0,02 /ном < / < /макс | 1,0 | 0,25 |
| 0,05 /ном < / < /макс | 0,5 | 0,50 | |
| Гармоники в цепях тока и напряжения | 0,50- /макс | 1,0 | 2,5 |
| Влияющая величина | Среднеквадратическое значение силы переменного тока, А | Коэффициент sin^ (при индуктивной или емкостной нагрузке) | Значение |
| Постоянная магнитная индукция внешнего происхождения | /ном | 1,0 | 2,0 |
| Магнитная индукция внешнего происхождения 0,5 мТл | /ном | 1,0 | |
| Радиочастотные электромагнитные поля | 2,0 | ||
| Функционирование вспомогательных частей | 0,05/ном | 0,5 | |
| Кондуктивные помехи, наводимые радиочастотными полями | /ном | 1,5 | |
| Наносекундные импульсные помехи | 2,0 | ||
| Устойчивость к колебательным затухающим помехам | 2,0 |
Таблица 12 - Основные технические характеристики счетчиков
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 110 до 480 от 90 до 480 от 45 до 66 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 200x200x200 |
| Масса, кг, не более | 3 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность окружающей среды (без конденсации), %, не более | от -25 до +70 95 |
| Средний срок службы, лет | 25 |
| Средняя наработка до отказа, ч | 320 000 |
наносится типографским способом на титульный лист руководства по эксплуатации и любым технологическим способом на маркировочную табличку, расположенную на корпусе счетчика.
Таблица 13 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счётчики электрической энергии многофункциональные ION9000 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-135-20 | 1 экз. |
осуществляется по документу ИЦРМ-МП-135-20 «ГСИ. Счетчики электрической энергии многофункциональные I0N9000. Методика поверки», утвержденному ООО «ИЦРМ» 21.03.2020 г.
Основное средство поверки:
- установка поверочная универсальная «УППУ-МЭ» (регистрационный номер в Федеральном информационном фонде 57346-14);
- сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном информационном фонде 58301-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на корпус счетчика, как показано на рисунке 1.
приведены в эксплуатационном документе.
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
