| Номер в госреестре | 79919-20 |
| Наименование СИ | Анализаторы низкочастотных сигналов |
| Обозначение типа СИ | CF-9200, CF-9400 |
| Изготовитель | "Ono Sokki Co., Ltd.", Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 1 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы низкочастотных сигналов CF-9200, CF-9400 (далее - анализаторы) предназначены для измерения напряжения, частоты и параметров спектра низкочастотных сигналов, в том числе с выхода измерительных виброакустических преобразователей.
Принцип действия анализаторов основан на технике быстрого преобразования Фурье с использованием прецизионного аналого-цифрового преобразования напряжения. По заказу анализаторы поставляются с опцией низкочастотного генератора, выполненного на основе цифро-аналогового преобразователя. Сигналы отображаются в режиме реального времени на жидкокристаллическом сенсорном дисплее в виде спектрограмм, осциллограмм, а также в трехмерном представлении. Опционное программное обеспечение позволяет осуществлять октавный анализ и трекинг-анализ, измерение амплитудно-частотных и фазовых характеристик сигналов. В состав анализаторов входят счетчик импульсов и источник постоянного тока для питания подключаемых акселерометров и датчиков силы (функция TEDS). Анализаторы могут использоваться совместно с зарядовыми конверторами.
Управление работой может осуществляться с лицевой панели вручную или дистанционно по интерфейсам LAN (Ethernet) и USB. Питание анализаторов осуществляется от внутреннего Li-Ion аккумулятора или от сети через адаптер.
Анализаторы отличаются количеством измерительных каналов: анализатор CF-9200 имеет 2 канала, анализатор CF-9400 имеет 4 канала, Каналы являются независимыми и изолированными.

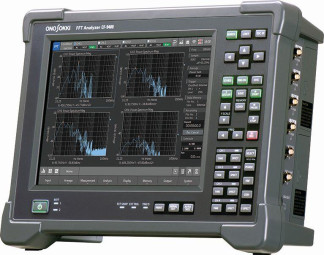

Анализаторы выполнены в ударопрочном пластмассовом корпусе, общий вид спереди показан на рисунке 1, общий вид задней панели с обозначением места нанесения знака утверждения типа и знака поверки, а также схемы пломбирования от несанкционированного доступа - на рисунке 2.
Программное обеспечение установлено на внутренний контроллер, его метрологически значимая часть служит для управления режимами, задания параметров и функций измерений, представления измерительной информации, взаимодействия с внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | CF-9000 |
| Номер версии (идентификационный номер) | не ниже 1.0.7 |
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| АНАЛИЗАТОР НИЗКОЧАСТОТНЫХ СИГНАЛОВ | |
| Диапазон частот, кГ ц | от 0 до 100 |
| Вид связи по входу | DC/AC |
| Входное сопротивление, МОм | 1 ±0,005 |
| Входная емкость, пФ, не более | 100 |
| Разрядность аналого-цифровых преобразователей, бит | 24 |
| Верхние пределы диапазонов измерения напряжения, В (скз) | 1,0; 31,62 |
| Динамический диапазон измерения напряжения, дБ, не менее | 120 |
| 1 | 2 |
| Смещение нуля напряжения (от полной шкалы), дБ, не более | -60 |
| Пределы допускаемой относительной приведенной погрешности измерения напряжения на частоте 1 кГц, дБ ^ | ±0,1 |
| Неравномерность амплитудно-частотной характеристики на частотах F относительно уровня напряжения на частоте 1 кГц, дБ, не более | |
| F < 20 кГц | ±0,1 |
| F > 20 кГц | ±0,2 |
| Относительная разность значений измеряемого напряжения между каш дБ, не более 2) F < 20 кГц F > 20 кГц | шами на частотах F, ......±0,05............................................................................................................... ......±0,1........................................................................................................................ |
| Фазовый сдвиг измеряемого напряжения между каналами на частотах F, °, не более 2) | |
| F < 20 кГц | ±0,3 |
| F > 20 кГц | ±0,7 |
| Относительный уровень вносимых нелинейных искажений на частотах F, дБ, не более | |
| F < 20 кГц | -80 |
| F > 20 кГц | -75 |
| Относительный уровень перекрестных наводок между каналами на частоте 1 кГц, дБ, не более | -100 |
| Диапазон измерения частоты, Гц | от 0,1 до 100000 |
| Пределы допускаемой относительной погрешности измерения частоты | ±5-10-5 |
| ГЕНЕРАТОР НИЗКОЧАСТОТНЫХ СИГНАЛОВ (опция CF-0971) | |
| Количество каналов | 1 |
| Диапазон частот, кГ ц | от 0 до 100 |
| Разрядность цифро-аналогового преобразователя, бит | 16 |
| Вид связи по выходу | DC |
| Выходное сопротивление, Ом | 0; 50 |
| Диапазон воспроизведения амплитуды напряжения, В (пик) 3) | от 0,001 до 10 |
| Диапазон установки постоянного напряжения смещения | ±10 |
| Максимальная сила тока в нагрузке, мА | 10 |
| Форма сигнала: синусоидальная, синусоидальная с разверткой, псевдослучайная, случайная, импульсная | |
| Пределы допускаемой относительной погрешности воспроизведения амплитуды напряжения 1 В (пик) частотой 1 кГц на нагрузку 1 МОм, дБ | ±0,5 |
| Неравномерность амплитудно-частотной характеристики на частотах F амплитуды напряжения на частоте 1 кГц, дБ, не более F < 20 кГц F > 20 кГц | относительно ......±0,2....................................................................................................................... ......±1,0....................................................................................................................... |
| Относительный уровень гармоник при амплитуде напряжения 1 В (пик) частотой 1 кГц на нагрузку 1 МОм, дБ | -75 |
| Пределы допускаемой относительной погрешности установки частоты | ±5-10-5 |
| 1) Погрешность, приведенная к верхнему пределу диапазона измерения. 2) Типовые справочные значения. 3) Суммарное значение амплитуды напряжения и напряжения смещения в пределах ±10 В. | |
| Наименование характеристики | Значение |
| Т ип сигнальных соединителей | BNC розетка |
| Выходное постоянное напряжение сетевого адаптера, В | 16 |
| Максимальная сила выходного тока сетевого адаптера, А | 4 |
| Потребляемая мощность от сетевого адаптера, В-А, не более CF-9200 при работе без зарядки аккумулятора CF-9400 при работе без зарядки аккумулятора | .......73................................................................................................................................................................................................ .......87............................................................................................................................................................................................... |
| во время зарядки аккумулятора | 150 |
| Время непрерывной работы от аккумулятора, час, не менее | 5 |
| Параметры источника питания для датчиков TEDS | 24 В / 4 мА |
| Габаритные размеры (ширина х высота х толщина), мм | 333 х 248 х 112 |
| Масса, кг, не более без аккумуляторов с двумя аккумуляторами | 3,9 .......4,9........................................................................................................................................................................................... |
| Рабочие условия применения | |
| диапазон температур, °C | от 15 до 30 |
| относительная влажность, % | до 80 (без конденсата) |
Знак утверждения типананосится на заднюю панель корпуса анализаторов в виде наклейки и на руководства по эксплуатации типографским способом. Комплектностьпредставлена в таблице 4. Т аблица 4 - Комплектность анализаторов | титульный лист |
| Наименование и обозначение | Кол-во |
| Анализатор низкочастотных сигналов CF-9200 / CF-9400 | 1 шт. |
| Опции и принадлежности | по заказу |
| Руководство по эксплуатации CF-9000/РЭ-2020 | 1 шт. |
| Методика поверки CF-9000/MП-2020 | 1 шт. |
осуществляется по документу CF-9000/MQ-2020 «ГСИ. Анализаторы низкочастотных сигналов CF-9200, CF-9400. Методика поверки», утвержденному АО «АКТИ-Мастер»
10.08.2020 г.
Основные средства поверки:
- калибратор универсальный 9100 с опцией 100, регистрационный номер 25985-09;
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, регистрационный номер 45344-10;
- мультиметр Keithley 2000, регистрационный номер 75241-19;
- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заднюю панель корпуса анализаторов в виде наклейки и/или на свидетельство о поверке.
приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к анализаторам низкочастотных сигналов CF-9200, CF-9400
ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц (приказ Росстандарта от 29.05.2018 г. № 1053)
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
