| Номер в госреестре | 79927-20 |
| Наименование СИ | Системы магнитной дефектоскопии с переменным намагничиванием модернизированные |
| Обозначение типа СИ | СМДПН |
| Изготовитель | Акционерное общество "Диаконт" (АО "Диаконт"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы магнитной дефектоскопии с переменным намагничиванием модернизированные СМДПН (далее по тексту - Системы) предназначены для измерений толщины стенки трубопровода, изготовленного из углеродистой или низколегированной стали, в местах наличия коррозионного или эрозионного износа, а также для выявления сквозных дефектов.
Принцип действия систем основан на магнитном методе дефектоскопии.
Суть метода заключается в измерении характеристик магнитного поля, создаваемого пропусканием через трубопровод переменного электрического тока различной частоты. Измеренное значение толщины стенки в точках поверхности трубы определяется как функция соотношения значений амплитуд различной частоты переменного магнитного поля.
Система состоит из модуля магнитной дефектоскопии ММД -24 (далее по тексту -ММД-24) с датчиками индукционными ДИ -ММД (далее по тексту - ДИ-ММД), блока генератора тока БГТ-М (далее по тексту - БГТ-М) и блока настройки выходного импеданса БНВИ -ММК-24 (далее по тексту - БНВИ-ММК-24).
Конструкция системы обеспечивает постоянный рабочий зазор между поверхностью трубы и ДИ-ММД, что позволяет проводить контроль трубопровода с внутренними отложениями на стенках, а также при отсутствии в трубопроводе жидкости, при частичном или полном его заполнении жидкостью.
Система может эксплуатироваться в составе телеуправляемого диагностического комплекса ТДК ИТЦЯ.463432.040 (далее по тексту - ТДК) / ТДК-400-М-Л ИТЦЯ.463432.146 (далее по тексту - ТДК-М-Л) или их исполнений / модификаций.
Наблюдение за результатами измерений осуществляется в программном комплексе «СМДПН».

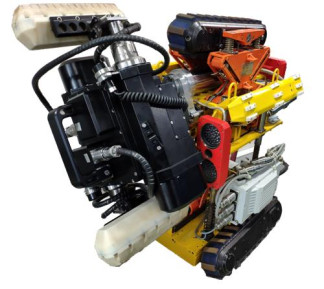

Общий вид ММД-24 с ДИ-ММД при его установке на взрывобезопасное средство доставки представлен на рисунке 1. Общий вид БНВИ -ММК-24 представлен на рисунке 2, общий вид БГТ -М представлен на рисунке 3.
Программный комплекс «СМДПН» выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов измерений. В состав программного комплекса «СМДПН» входит метрологически значимое программное обеспечение (ПО)
- программа «Magnetic Inspector».
Конструкция Систем исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты метрологически значимого ПО соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Magnetic Inspector |
| Номер версии (идентификационный номер) ПО | 2.5.2483 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины стенки трубопровода в зоне расположения дефектов типа «плоскодонное сверление» диаметром не менее 30 мм, мм: - при толщине стенки трубопровода от 6 до 10 мм включ. - при толщине стенки трубопровода св. 10 до 14 мм. | от 0,2H до 0,8H от 0,2H до 0,7H |
| Пределы допускаемой абсолютной погрешности измерений толщины стенки трубопровода в зоне расположения дефектов типа «плоскодонное сверление» диаметром не менее 30 мм, мм: - при толщине стенки трубопровода от 6 до 10 мм включ. - в диапазоне от 0,2H до 0,3 H включ. - в диапазоне св. 0,3H до 0,8H. - при толщине стенки трубопровода св. 10 до 14 мм: - в диапазоне от 0,2H до 0,3 H включ. - в диапазоне св. 0,3H до 0,7H. | ± 0,2 •th ± 0,1 th ± 0,15 th ± 0,1th |
| Минимальный диаметр (порог чувствительности) выявляемого дефекта типа «сквозное сверление», мм, не менее: - при толщине стенки трубопровода 6 мм - при толщине стенки трубопровода 10 мм - при толщине стенки трубопровода 14 мм | 4 6 8 |
| Минимальный диаметр (порог чувствительности) выявляемого дефекта типа «плоскодонное сверление», мм, не менее: - при толщине стенки трубопровода в зоне расположения дефекта 0,8• H мм - при толщине стенки трубопровода в зоне расположения дефекта 0,5 • H мм - при толщине стенки трубопровода в зоне расположения дефекта 0,2 H мм | 30 20 10 |
| Примечание - В таблице приняты следующие сокращения: H - номинальная толщина стенки трубопровода, мм; th - измеренное значение толщины стенки трубопровода в зоне локального утонения, мм. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочий зазор, мм | 15 ± 1 |
| Параметры электрического питания: - напряжение, В | от 187 до 242 |
| - частота, Гц | от 49 до 51 |
| Масса ММД-24, кг, не более | 28 |
| Габаритные размеры модуля ММД-24, мм, не более: - длина в рабочем положении | 1420 |
| - высота | 290 |
| - ширина | 330 |
| Условия эксплуатации: - диапазон рабочей температуры окружающей среды, °С: - для ММД-24 и комплекта кабелей | от +5 до +45 |
| - для остального оборудования | от +15 до +35 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Модуль магнитной дефектоскопии ММД -24 | ИТЦЯ.401161.108 | 1 шт. |
| Блок генератора тока БГТ -М | ИТЦЯ.468171.019 | 1 шт. |
| Взрывобезопасное средство доставки ВСД-М-Л / ВСД-М-Л-1 / ВСД-М-Л-2 / ВСД -М-Л-3 | ИТЦЯ.463169.022 -ХХ1) | 12) шт. |
| Взрывобезопасное средство доставки ВСД | ИТЦЯ.463169.004 | 12) шт. |
| Блок настройки выходного импеданса БНВИ-ММК-24 | ИТЦЯ.468171.016 | 1 шт. |
| Комплект кабелей | ИТЦЯ.401919.003 | 1 компл. |
| Комплект монтажных частей | ИТЦЯ.401911.034 | 1 компл. |
| Комплект запасных частей | ИТЦЯ.401913.001 | 1 компл. |
| Программный комплекс «СМДПН» | ИТЦЯ.40228-ХХ1) | 1 компл. |
| Руководство по эксплуатации | ИТЦЯ.401180.005 РЭ | 1 экз. |
| Паспорт | ИТЦЯ.401180.005 ПС | 1 экз. |
| Инструкция по проведению внутритрубной диагностики ВТД трубопроводов тепловых сетей | ИТЦЯ.401180.005 И1 | 1 экз. |
| Методика поверки | МП 203-15-2020 | 1 экз. |
| 1) ХХ - в соответствии с ИТЦЯ.401180.005 ПС 2) количество определяется договором поставки | ||
осуществляется по документу МП 203-15-2020 «ГСИ. Системы магнитной дефектоскопии с переменным намагничиванием модернизированные СМДПН. Методика поверки», утвержденному ФГУП «ВНИИМС» 11.02.2020 г.
Основное средство поверки:
- Меры моделей дефектов ППО-1 (Рег. № 79177-20).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ИТЦЯ.401180.005 ТУ. Система магнитной дефектоскопии с переменным намагничиванием модернизированная СМДПН. Технические условия
