| Номер в госреестре | 79933-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШЛ-СЭЩ-10-01 У2 |
| Изготовитель | Общество с ограниченной ответственностью "Русский трансформатор" (ООО "Русский трансформатор"), г. Самара |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШЛ-СЭЩ-10-01 У2 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока по принципу конструкции являются проходными, представляют собой блок, состоящий из четырех вторичных обмоток. Блок залит компаундом на основе эпоксидной смолы.
Первичной обмоткой служит токопровод распределительного устройства. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены на внешней стороне фланца трансформатора.
Для защиты вторичных выводов от несанкционированного доступа предусмотрена прозрачная крышка с возможностью пломбирования.

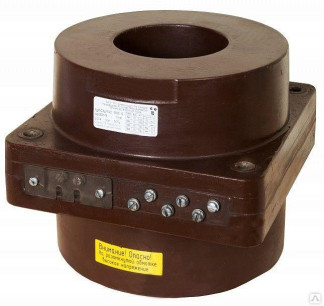

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 00826-11, 00827-11, 00828-11, 00839-11, 00840-11, 00841-11 | |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток 11ном, А | 2000 |
| Номинальный вторичный ток 12ном, А | 1 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТШЛ-СЭЩ-10-01 У2 | 6 шт. |
| Паспорт | ТШЛ-СЭЩ-10-01 У2 | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТШЛ-СЭЩ-10-01 У2
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
