Индикаторы Werka часового типа и с цифровым отсчетным устройством, 79935-20

79935-20
Индикаторы Werka часового типа и с цифровым отсчетным устройством (далее по тексту индикаторы) предназначены для абсолютных и относительных измерений линейных размеров.
Карточка СИ
Номер в госреестре 79935-20
Наименование СИ Индикаторы часового типа и с цифровым отсчетным устройством
Обозначение типа СИ Werka
Изготовитель WERKA CO., LTD, КНР
Год регистрации 2020
Срок свидетельства 02.12.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Индикаторы Werka часового типа и с цифровым отсчетным устройством (далее по тексту индикаторы) предназначены для абсолютных и относительных измерений линейных размеров.

Описание

Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов часового типа) или в пропорциональные изменения напряжения в электрической схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства (для индикаторов с цифровым отсчетным устройством).

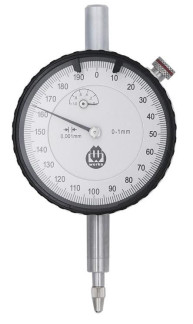

Индикаторы часового типа представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала индикаторов вращается посредством подвижного ободка.

Индикаторы с цифровым отсчетным устройством представляют собой корпус с жидкокристаллическим экраном на передней панели индикаторов для вывода результатов измерений.

В корпус индикаторов с цифровым отсчетным устройством встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (OFF/ON), установки нуля (ZERO), выбор абсолютных или относительных измерений (ABS), выбора режима единиц измерений мм/дюйм (mm/in) и др.

Питание индикаторов с цифровым отсчетным устройством осуществляется от встроенного источника питания.

Индикаторы часового типа могут быть оснащены передвижными указателями пределов поля допуска.

Индикаторы отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), длиной измерительного стержня, диаметром циферблата, внешним видом.

I WI    ЩР nlf д

Логотип    иди ww ^ I wca наносится на паспорт индикаторов

типографским методом, на циферблат или корпус отсчетного устройства, и на футляр краской или методом лазерной маркировки.

Пломбирование от несанкционированного доступа не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Диапазон

измерений,

мм

Цена

деления,

мм

Наибольшая разность погрешностей, мкм

Размах показаний, мкм, не более

Вариация показаний, мкм, не более

на любом участке диапазона измерений

на всем диапазоне измерений

0,1 мм

0,5 мм

1,0 мм

при

прямом

ходе

при прямом и обратном ходах

От 0 до 1

0,001

3

-

-

3

5

2

2

От 0 до 3

0,01

6

8

10

10

14

3

3

От 0 до 5

0,01

6

9

10

12

16

3

3

От 0 до 10

0,01

6

9

10

16

20

3

3

От 0 до 30

0,01

-

-

12

26

30

7

7

От 0 до 50

0,01

-

-

15

36

40

8

8

Таблица 2 - Метрологические характеристики индикаторов с цифровым отсчетным

устройством

Диапазон

измерений,

мм

Шаг дискретнос ти, мм

Наибольшая разность погрешностей, мкм

Вариация показаний, мкм, не более

на любом участке диапазона измерений

на всем диапазоне измерений при прямом ходе

0,02

мм

0,2

мм

1,0

мм

2,0

мм

От 0 до 12,7

0,001

2

3

5

-

10

3

От 0 до 12,7

0,01

-

10

20

-

20

10

От 0 до 25,4

0,01

-

10

20

-

30

10

От 0 до 50,8

0,01

-

10

-

20

30

10

Таблица 3 - Габаритные размеры и масса индикаторов часового типа

Диапазон измерений, мм

Габаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

От 0 до 1

114

56

26

0,18

От 0 до 3

78

40

20

0,08

От 0 до 5

80

40

21

0,08

От 0 до 10

108

58

25

0,20

От 0 до 30

127

58

28

0,20

От 0 до 50

237

58

28

0,30

Диапазон измерений, мм

Габаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

От 0 до 12,7

122

59

32

0,2

От 0 до 25,4

182

59

35

0,3

От 0 до 50,8

250

59

35

0,4

Таблица 5 -Условия эксплуатации и средний срок службы

Наименование характеристики

Значение

Условия эксплуатации:

-    диапазон рабочих температур, °С

-    относительная влажность, %, не более

От +15 до +25 80

Средний срок службы, лет

5

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Комплектность

Индикатор

-

1 шт.

Элемент питания для индикаторов с цифровым отсчетным устройством

-

1 шт.

Футляр

-

1 шт.

Паспорт для индикаторов:

-    часового типа

-    с цифровым отсчетным устройством

ИЧ.01.001.ПС

ИЧЦ.01.001.ПС

1 экз.

Методика поверки

МП 203-29-2020

1 экз.

Поверка

осуществляется по документу МП 203-29-2020 «ГСИ. Индикаторы Werka часового типа и с цифровым отсчетным устройством. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 июля 2020 г.

Основное средство поверки:

- прибор для поверки измерительных головок и датчиков i -Checker (Рег. № 76274-19).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносятся на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от    29 декабря 2018.

Техническая документация изготовителя.
