Государственный реестр средств измерений

Осциллографы DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A, MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A, 79936-20

79936-20
Осциллографы DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Карточка СИ
Номер в госреестре 79936-20
Наименование СИ Осциллографы
Обозначение типа СИ DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A, MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A
Изготовитель "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Год регистрации 2020
Срок свидетельства 02.12.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.

Описание

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.

Конструктивно осциллографы выполнены в виде настольного моноблока.

Осциллографы модификации MSOS дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора.

На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; два гнезда порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; входы цифровых каналов логического анализатора (модификация MSOS).

На боковой панели осциллографа расположены: два гнезда порта USB 2.0, два гнезда порта USB 3.0, дополнительный порт USB 3.0 тип B, выход видеосигнала VGA и DisplayPort, два гнезда LAN, аудиовход, аудиовыход, разъем для микрофона типа jack, разъем для установки твердотельного диска.

Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.

Внешний вид одной из моделей осциллографа с указанием места размещения знака утверждения типа приведён на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.

При оформлении внешнего вида осциллографов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

Знак утверждения __типа

О «:

СХ0'«: &? - ■*>: ©гн-е:

Q

т

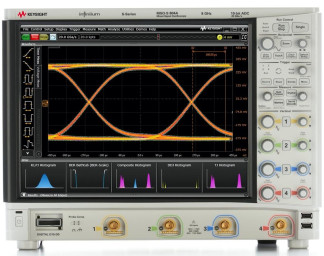

Рисунок 1 - Внешний вид одной из моделей осциллографа

Осциллографы могут иметь опции, приведённые в таблице 1. Таблица 1

Название опций и аксессуаров

Описание опций и акссесуаров

N2873A

Пробник до 500 МГц

1130A

Усилитель пробника до 1,5 ГГц (InfiniiMax)

1131A

Усилитель пробника до 3,5 ГГц (InfiniiMax )

1132A

Усилитель пробника до 5 ГГц (InfiniiMax )

1134A

Усилитель пробника до 7 ГГц (InfiniiMax )

1168A

Усилитель пробника до 10 ГГц (InfiniiMax II)

1169A

Усилитель пробника до 13 ГГц (InfiniiMax II)

E2669A

Комплект InfiniiMax для дифференциальных/несимметричных измерений

E2668A

Комплект InfiniiMax для несимметричных измерений

E2675A

Головка-браузер дифференциального пробника и аксессуары (полоса пропускания 6 ГГ ц)

E2676A

Головка-браузер несимметричного пробника и аксессуары (полоса пропускания 6 ГГ ц)

E2677A

Припаиваемая головка-браузер дифференциального пробника и аксессуары (полоса пропускания 12 ГГц)

E2678A

Головка несимметричного/дифференциального пробника с гнездовым разъемом и аксессуары (полоса пропускания 12 ГГц)

E2679A

Припаиваемая головка несимметричного пробника и аксессуары (полоса пропускания 6 ГГ ц)

E2695A

Головка SMA для дифференциального пробника (полоса пропускания 8 ГГц)

N5425A

Припаиваемая ZIF головка дифференциального пробника (полоса пропускания 12 ГГц)

N5426A

ZIF наконечники

N5451A

ZIF наконечники InfiniiMax с длинными проводами (для ZIF головок N5425A)

N5450A

Удлинительный кабель InfiniiMax для работы в широком диапазоне температур

N2880A

Комплект аттенюаторов InfiniiMax (пары аттенюаторов на 6, 12 и 20 дБ)

N2881A

Блокировка постоянного тока InfiniiMax (пара развязывающих конденсаторов на 30 В)

N2884A

Наконечники InfiniiMax с гибкими выводами для полупроводниковых пластин

N5380B

Дифференциальный SMA адаптер InfiniiMax II (полоса пропускания 12 ГГц)

N5381A

Припаиваемая головка дифференциального пробника InfiniiMax II и аксессуары (полоса пропускания 12 ГГц)

N5382A

Головка-браузер InfiniiMax II для дифференциального пробника (полоса пропускания 12 ГГц)

N5387A

Адаптер интерфейса пробника InfiniiMax Soft Touch Pro (4 ГГц)

N5388A

Адаптер интерфейса пробника InfiniiMax Soft Touch Pro на половину каналов (4 ГГ ц)

N2750A

Дифференциальный активный пробник до 1,5 ГГц

N2751A

Дифференциальный активный пробник до 3,5 ГГц

N2752A

Дифференциальный активный пробник до 6 ГГц

N2776A

Дифференциальные наконечник-браузер

Название опций и аксессуаров

Описание опций и акссесуаров

N2777A

Впаиваемый наконечник InfmiiMode

N2778A

Наконечник с гнездовым разъемом

N2795A

Несимметричный активный пробник до 1ГГц

N2796A

Несимметричный активный пробник до 2ГГц

N2797A

Несимметричный активный пробник до 1,5ГГц для работы в широком диапазоне температур

N2790A

Высоковольтный дифференциальный активный пробник до 100 МГц

N2791A

Высоковольтный дифференциальный активный пробник до 25 МГц

N2818A

Дифференциальный активный пробник до 200 МГц

N2819A

Дифференциальный активный пробник до 800 МГц

N2891A

Высоковольтный дифференциальный активный пробник до 70 МГц

1146B

токовый пробник до 100кГц (100 Апик)

1147B

токовый пробник до 50МГц (15 Апик/30 Апик, кратковременно)

N2780B

токовый пробник до 2МГц (500 Аср.кв./700 Апик, кратковременно)

N2781B

токовый пробник до 10МГц (150 Аср.кв./300 Апик, кратковременно)

N2782B

токовый пробник до 50МГц (30 Аср.кв./50 Апик, кратковременно)

N2783B

токовый пробник до 100МГц (30 Аср.кв./50 Апик, кратковременно)

N2893A

токовый пробник до 100МГц (30 Аср.кв./50 Апик, кратковременно)

N2820A

Двухканальный высокочувствительный токовый пробник до 3 МГц (50 мкА - 5 А)

N2821A

Высокочувствительный токовый пробник до 3 МГц (50 мкА - 5А)

10076B

Высоковольтный пробник до 250 МГц

N2771B

Высоковольтный пробник до 50 МГц

N2870A

Пробник до 35 МГц

N2871A

Пробник до 200 МГц

N2872A

Пробник до 350 МГц

N2873A

Пробник до 500 МГц

N2874A

Пробник до 1,5 ГГц

N2875A

Пробник до 500 МГц

N2876A

Пробник до 1,5 ГГц

N2830A

Пробник до 4 ГГц (InfiniiMax III+)

N2831A

Пробник до 8 ГГц (InfiniiMa x III+)

N2832A

Пробник до 13 ГГц (InfiniiMax III+)

N2848A

Головка пробника QuickTip

N2849A

Головка пробника QuickTip

DSOS8GBW

Увеличение полосы пропускания до 8 ГГц

DSOS6GBW

Увеличение полосы пропускания до 6 ГГц

DSOS4GBW

Увеличение полосы пропускания до 4 ГГц

DSO2G5BW

Увеличение полосы пропускания до 2,5 ГГц

Название опций и аксессуаров

Описание опций и акссесуаров

DSOS2GBW

Увеличение полосы пропускания до 2 ГГц

DSOS1GBW

Увеличение полосы пропускания до 1 ГГц

N2113A-100

Увеличение памяти с 50 Мвыб на канал до 100 Мвыб на канал

N2113A-200

Увеличение памяти с 100 Мвыб на канал до 200 Мвыб на канал

N2113A-400

Увеличение памяти с 200 Мвыб на канал до 400 Мвыб на канал

N2901E

Модернизация до осциллографа смешанных сигналов

N2746A

Дополнительный твердотельный жесткий диск

Программное обеспечение

Осциллографы имеют встроенное программное обеспечение (ПО), изменение метрологически значимой части ПО осциллографа невозможно физически. Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.

Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти осциллографа, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений. Идентификационные данные ПО осциллографов приведены в таблице 2.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование

Infiniium Oscilloscope Software

Номер версии (идентификационный номер) ПО

не ниже 06.55.00702

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

DSOS054A,

MSOS054A

DSOS104A,

MSOS104A

DSOS204A,

MSOS204A

DSOS254A,

MSOS254A

DSOS404A,

MSOS404A

DSOS604A,

MSOS604A

DSOS804A,

MSOS804A

Количество

входных

каналов

4

Полоса пропускания (по уровню минус 3 дБ),

2 канала,

50 Ом, ГГц

0,5

1

2

2,5

4

6

8

Наименование характеристики

Значение

DSOS054A,

MSOS054A

DSOS104A,

MSOS104A

DSOS204A,

MSOS204A

DSOS254A,

MSOS254A

DSOS404A,

MSOS404A

DSOS604A,

MSOS604A

DSOS804A,

MSOS804A

Полоса пропускания (по уровню минус 3 дБ),

4 канала,

50 Ом, ГГц

0,5

1

2

2,5

4

4

4

Время нарастания/спада (от 10 до 90 %), пс

860

430

215

172

107,5

71,7

53,8

Полоса пропускания (по уровню минус 3 дБ),

4 канала,

1 МОм, МГц

500

Максимальная частота дискретизации, 4 канала, Гвыб/с

10

Максимальная частота дискретизации,

2 канала, Гвыб/с

20

Пределы допускаемой абсолютной погрешности входного сопротивления каналов, Ом

вход 50 Ом вход 1 МОм

±1,75

±110-4

Наименование характеристики

Значение

Развязка между каналами (между 2-мя каналами с равными КотКл) Ч дБ, не менее от 0 до 100 МГц включ. св. 0,1 до 1 ГГц включ. св.1 ГГц

50

40

30

Система вертикального отклонения

Разрешающая способность по вертикали, бит (Яверт) 2)

10, при усреднении 12

Динамический диапазон, дел

8

Диапазон установки коэффициентов отклонения Коткл, В/дел Явх3) = 50 Ом Явх = 1 МОм

от 1 • 10-3 до 1 от 1 • 10-3 до 5

Пределы допускаемой абсолютной погрешности установки коэффициентов отклонения4), В

±0,02-Дво5)- Коткл

Диапазон напряжения смещения

иСМЕЩ6), В

при Явх = 1 МОм и Коткл от 1 до 10 мВ/дел включ. св. 10 до 20 мВ/дел включ. св. 20 до 100 мВ/дел включ. св. 0,1 до 1 В/дел включ. св. 1 В/дел при Явх = 50 Ом и Коткл

от 1 до 100 мВ/дел включ. св. 100 мВ/дел

±2

±5

±10

±20

±100

±(12 [дел] Коткл) ±4

Пределы допускаемой абсолютной погрешности установки напряжения смещения, В при Ивх до 2 В включ. при Ивх св. 2 В

±(0,01 • Исмещ + 0,1 • Дво • Коткл + 0,002) ±(0,015 • Исмещ + 0,01 • Дво • Коткл + 0,002)

Максимальное значение входного напряжения на входе 50 Ом, В

5

Пределы допускаемой абсолютной погрешности измерения напряжения с помощью курсоров измерения двумя курсорами измерение одним курсором

±(Дво • КОТКЛ + R-верт)

±(Дво • Коткл + Исмещ)

Наименова-

Значение

ние характе-

DSOS054A,

DSOS104A,

DSOS204A,

DSOS254A,

DSOS404A,

DSOS604A,

DSOS804A,

ристики

MSOS054A

MSOS104A

MSOS204A

MSOS254A

MSOS404A

MSOS604A

MSOS804A

Максимальное СКЗ собственных шумов, мВ при Коткл 1 мВ/дел

0,074

0,090

0,120

0,130

0,153

0,195

0,260

2 мВ/дел

0,074

0,090

0,120

0,130

0,153

0,195

0,260

5 мВ/дел

0,077

0,094

0,129

0,135

0,173

0,205

0,320

10 мВ/дел

0,087

0,110

0,163

0,172

0,220

0,256

0,390

20 мВ/дел

0,125

0,163

0,233

0,254

0,330

0,446

0,620

50 мВ/дел

0,372

0,456

0,610

0,650

0,768

1,300

1,400

100 мВ/дел

0,780

0,960

1,200

1,300

1,600

2,300

3,100

200 мВ/дел

1,600

2,000

2,600

2,800

3,400

4,900

6,400

500 мВ/дел

3,500

4,200

5,500

6,000

7,300

10,000

13,300

1 В/дел

5,100

6,800

9,200

10,100

12,500

17,600

24,100

Наименование характеристики

Значение

Система отклонения по горизонтали

Диапазон коэффициентов развертки, с/дел

от 5 • 10-12 до 50

Пределы допускаемой относительной погрешности опорного генератора

±(110-7 Тэ7))

Характеристики цифровых каналов

Число каналов

16

Установки пороговых уровней срабатывания

ТТЛ; КМОП 5 В; КМОП 3,3 В, КМОП 2,5 В, ECL, PECL и определяемый пользователем

Максимальная частота, МГц

400

Диапазон установки порогового уровня срабатывания, определяемого пользователем Urop с шагом 10 мВ, В

±8

Входной динамический диапазон относительно установленного порогового уровня срабатывания, В

±10

Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания, В

±(0,03 ^Uhop8) + 0,1)

Входное сопротивление, кОм

100

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Чувствительность, дел при Rвх = 1 МОм, Fвх9) от 0 до 500 МГц при Rвх = 50 Ом, Fвх от 0 до 3 ГГц

0,4

0,4

Диапазон уровней входного сигнала внутренней синхронизации от центра экрана, дел

±4

Источники запуска

Любой канал, сеть, вход внешнего запуска

1)    Коткл - значение коэффициента отклонения, В/дел;

2)    Rверт - разрешение по вертикали, 0,4% полной шкалы (или 0,004 • Дво • Коткл);

3)    Rвх - значение входного сопротивления канала, Ом;

4)    при вычислении погрешности установки коэффициентов отклонения при установке значения 1 мВ/дел, использовать в качестве полной шкалы значение 16 мВ;

5)    Дво - динамический диапазон системы вертикального отклонения, дел;

6)    UcмEщ - измеренное значение напряжения смещения, В;

7)    Тэ - количество лет эксплуатации осциллографа после калибровки (дата указана в настройках осциллографа);

8)    Uraop - установленное значение порогового уровня срабатывания, В;

9)    Fвх - установленное значение частоты входного сигнала, Гц.

Наименование характеристики

Значение

Условия эксплуатации

температура окружающего воздуха, °С

от 15 до 35

относительная влажность окружающего воздуха, %

от 20 до 80

атмосферное давление, кПа

от 84 до 106

Габаритные размеры, мм, не более

ширина

330

высота

430

глубина

230

Масса, кг, не более

12

Напряжение питающей сети переменного тока частотой 50 Гц, В

от 198 до 264

Потребляемая мощность, В-А, не более

375

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на переднюю панель в виде наклейки.

Комплектность

Таблица 5 - Комплектность анализаторов

Наименование

Обозначение

Количество

Осциллограф

DSOS054A, или MSOS054A, или DSOS104A, или MSOS104A, или DSOS204A, или MSOS204A, или DSOS254A или MSOS254A, или DSOS404A, или MSOS404A, или DSOS604A, или MSOS604A, или DSOS804A, или MSOS804A

1* шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

651-20-052 МП

1 экз.

* по заказу

Поверка

осуществляется по документу 651-20-052 МП «ГСИ. Осциллографы DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26 марта 2020 г.

Основные средства поверки:

-    генератор сигналов E8257D, регистрационный номер 74333-19 в Федеральном информационном фонде;

-блок измерительный ваттметра Е1914А, регистрационный номер 57386-14 в Федеральном информационном фонде;

- преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности N8481A регистрационный номер 58375-14 в Федеральном информационном фонде;

-    мультиметр 3458A, регистрационный номер 77012-19 в Федеральном информационном фонде;

-    калибратор универсальный 9100, регистрационный номер 25985 -09 в Федеральном информационном фонде;

-    частотомер электронно-счетный 53132А, регистрационный номер 26211 -03 в Федеральном информационном фонде;

-    стандарт частоты рубидиевый FS725, регистрационный номер 31222-06 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осциллографов с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя.

79936-20
Номер в ГРСИ РФ:
79936-20
Производитель / заявитель:
"Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Год регистрации:
2020
Cрок действия реестра:
02.12.2025
Похожие СИ
84783-22
84783-22
2022
Компания "Keysight Technologies, Inc.", США; Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Срок действия реестра: 28.02.2027
84619-22
84619-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 03.03.2027
85304-22
85304-22
2022
Teledyne LeCroy, Inc., США
Срок действия реестра: 15.04.2027
85334-22
85334-22
2022
"SIGLENT TECHNOLOGIES CO., LTD.", Китай
Срок действия реестра: 20.04.2027
86212-22
86212-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 01.11.2026
86789-22
86789-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 31.05.2027
87133-22
87133-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 14.02.2027
81340-21
81340-21
2021
Yokogawa Test & Measurement Corporation, Япония
Срок действия реестра: 29.03.2026
81735-21
81735-21
2021
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.05.2026
65049-21
65049-21
2021
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Срок действия реестра: 25.03.2026
