Анализаторы цепей векторные модульные M9370А, M9371А, M9372А, M9373А, M9374А, M9375А, M9800A, M9801A, M9802A, M9803A, M9804A, M9805A, M9806A, M9807A, M9808A, 79937-20

Анализаторы цепей векторные модульные М9370А, М9371А, М9372А, М9373А, М9374А, М9375А, M9800A, M9801A, M9802A, M9803A, M9804A, M9805A, M9806A, M9807A, M9808A (далее - анализаторы) предназначены для измерений S-параметров пассивных и активных устройств.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	79937-20
Наименование СИ	Анализаторы цепей векторные модульные
Обозначение типа СИ	M9370А, M9371А, M9372А, M9373А, M9374А, M9375А, M9800A, M9801A, M9802A, M9803A, M9804A, M9805A, M9806A, M9807A, M9808A
Изготовитель	"Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Год регистрации	2020
Срок свидетельства	02.12.2025
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия анализаторов основан на воздействии выходных сигналом со встроенного синтезатора частоты на исследуемое устройство и раздельном измерении параметров падающего и отражённого сигнала при помощи направленных ответвителей и фазочувствительных приёмников. В своём составе анализатор содержит генератор качающейся частоты, двухканальный приёмник с двумя опорными смесителями и блок измерений S -параметров. Конструктивно анализаторы выполнены в виде PXI модулей.

Функционально анализатор содержит генератор качающейся частоты, двухканальный приёмник с двумя опорными смесителями, блок измерений S-параметров.

Анализатор обеспечивает измерение амплитудно-частотных и фазо-частотных характеристик различных устройств. В анализаторе реализованы все виды векторной коррекции систематических погрешностей, в том числе поддерживаются модули электронной калибровки.

Управление режимами, задание форматов представления измерительной информации могут производиться с помощью программного обеспечения (далее - ПО), поставляемого производителем.

Анализаторы выпускаются (в зависимости от заказа) в вариантах исполнения (опции), приведенных в таблице 1.

Таблица 1 — Опции анализаторов

Опция	Описание опций	Модели анализатора
Опция	Описание опций	М9370А, М9371А, М9372А, М9373А, М9374А, М9375А	M9800A, M9801A, M9802A, M9803A, M9804A	M9805A, M9806A, M9807A, M9808A
007	Автоматическое исключение оснастки	+	-	-
009	Смещение частоты и скалярные измерения параметров преобразователей частоты	+	-	-
010	Анализ во временной области	+
021	Импульсный модулятор первого источника зондирующего сигнала	-	+	+
090	Аппаратное обеспечения для анализа спектра	-	+	+

Опция	Описание опций	Модели анализатора
Опция	Описание опций	M9370^ M9371^ M9372^ M9373^ M9374^ M9375А	M9800A, M9801A, M9802A, M9803A, M9804A	M9805A, M9806A, M9807A, M9808A
200	Два измерительных порта, один источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току		+	+
400	Четыре измерительных порта, один источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току		+
600	Шесть измерительных порта, один источник зондирующего сигнала, прямой доступ к источнику и приёмникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приёмников, тройники подачи смещения по постоянному току		+
551	Многопортовая калибровка	+	-	-
KS8400A	Приложение для автоматизации испытаний	+	+	+
S94701A	Модуль разработки последовательности измерений	+	+	+
S94702A	Модуль выполнения последовательности измерений	+	+	+
S95007x	Автоматическое исключение оснастки	-	+	+
S95010x	Анализ во временной области	-	+	+
S95011x	Расширенный анализ во временной области с TDR	-	-	+
S95025x	Управление встроенными импульсными генераторами, измерения в импульсном режиме с широкополосным детектированием		+	+
S95029x	Отображение результатов показаний коэффициента шума с применением векторной коррекции результатов измерения		+	+
S95082x	Отображение результатов скалярных показаний параметров преобразователей частоты	-	+	+
S95083x	Отображение результатов скалярных и векторных показаний параметров преобразователей частоты	-	+	+
S95084x	Отображение результатов показаний параметров преобразователей частоты со встроенным гетеродином		+	+
S95086x	Отображение результатов показаний компрессии усиления в панорамном режиме	-	+	+
S95087x	Отображение результатов показаний интермодуляционных искажений в панорамном режиме	-	+	+
S95090x	Режим анализатора спектра	-	+	+
S95551x	Многопортовая калибровка	-	+	+
S95552x	Расширенная многопортовая калибровка	-	-	+
S95553x	Многопортовые калиброванные измерения с переключателями	-	-	+

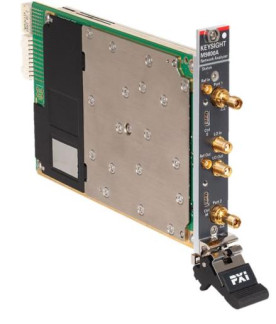

Общий вид анализаторов, место нанесения знака утверждения типа и схемы пломбировки анализаторов от несанкционированного доступа приведены на рисунках 1 и 2.

Места пломбирования от несанкционированного доступа

Место нанесения знака утверждения типа

Рисунок 2 - Общий вид анализаторов цепей векторных модульных M9800A, М9801А, М9802А, М9803А, М9804А, М9805А

Программное обеспечение

ПО предназначено для управления работой анализаторов.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО:

М9370А, М9371А, М9372А, М9373А, М9374А

М9375А, M9800A, M9801A, M9802A, M9803A, M9804A, M9805A, M9806A, M9807A, M9808A

PXIe VNA Firmware Revision PXIe/USB VNA Firmware

Номер версии (идентификационный номер) ПО: М9370А, М9371А, М9372А, М9373А, М9374А

М9375А, M9800A, M9801A, M9802A, M9803A, M9804A, M9805A, M9806A, M9807A, M9808A

Version A.12.60 и выше Version A.13.70 и выше

Таблица 3 - Метрологические характеристики анализаторов моделей M9370A, M9371A, M9372A, M9373A, M9374A, M9375A_

Наименование характеристики	Значение ха		рактеристики модели анализатора
	M9370A	M9371A	M9372A	M9373A	M9374A	M9375A
Нижняя граница диапазона частот, кГц	300
Верхняя граница диапазона частот, ГГ ц	4	6,5	9	14	20	26,5
Разрешение по частоте, Гц, не более от 300,0 кГц до 2,5 ГГ ц включ. св. 2,5 до 5,0 ГГц включ. св. 5 до 10 ГГц включ. св. 10 до 20 ГГц включ. св. 20 ГГц	1 2 3 6 12
Пределы допускаемой относительной погрешности установки частоты опорного генератора	±110-6
Количество измерительных портов	2
Дискретность установки частоты, Гц, не более	1
Диапазон установки значений ширины фильтра промежуточной частоты приёмника, Гц	от 10 до 1,2 108
Тип коаксиального соединителя измерительного порта по ГОСТ 13317-89	тип IX, розетка (3,5 мм)
Максимально допустимый уровень переменной высокочастотной составляющей сигнала на входе измерительного порта, дБм1)	+20
Максимально допустимый уровень постоянной составляющей сигнала на входе измерительного порта, В	±35

Наименование характеристи	Значение характеристики модели анализатора
ки	М9370А	М9371А	М9372А	М9373А	М9374А	М9375А
Системный динамический
диапазон2 в диапазоне ча
стот, дБ, не менее
от 10 до 250 МГц включ.	98	98	98	98	98	98
св. 0,25 до 1,00 ГГц включ.	115	115	115	115	115	115
св. 1,0 до 4,5 ГГц включ.	115	115	115	115	115	115
св. 4,5 до 6,5 ГГц включ.	-	115	115	115	115	115
св. 6,5 до 9,0 ГГц включ.	-	-	114	114	114	114
св. 9 до 14 ГГц включ.	-	-	-	114	114	114
св. 14 до 18 ГГц включ.	-	-	-	-	112	112
св. 18 до 20 ГГц включ.	-	-	-	-	110	110
св. 20 до 24 ГГц включ.	-		-	-	-	95
Максимальный уровень ста-
билизированной мощности
сигнала на выходе измери-
тельного порта в диапазоне
частот, дБм, не менее
от 10 до 250 МГц включ.
св. 0,25 МГц до 4,50 ГГц	0	0	0	0	0	0
включ.	7	7	7	7	7	7
св. 4,5 до 6,5 ГГц включ.	-	7	7	7	7	7
св. 6,5 до 9,0 ГГц включ.	-	-	6	6	6	6
св. 9 до 14 ГГц включ.	-	-	-	6	6	6
св. 14 до 18 ГГц включ.	-	-	-	-	4	4
св. 18 до 20 ГГц включ.	-	-	-	-	2	2
св. 20 до 24 ГГц включ.	-	-			-	-3
Минимальный уровень ста-
билизированной мощности
сигнала на выходе измери-
тельного порта в диапазоне
частот от 10 МГц до 24
ГГц включ., дБм, не более			-40
Дискретность установки
уровня мощности на выходе
измерительного порта, дБ, не более			0,01

Наименование характеристи	Значение характеристики модели анализатора
ки	M9370A	M9371A	M9372A	M9373A	M9374A	M9375A
Пределы допускаемой абсо-
лютной погрешности уста-
новки уровня выходной
мощности, при выходном
уровне мощности от минус
40 до минус 30 дБм
включительно в диапазоне
частот, дБ
от 10 до 250 МГц включ.	±4,5	±4,5	±4,5	±4,5	±4,5	±4,5
св. 0,25 до 1,00 ГГц включ.	±1,5	±1,5	±1,5	±1,5	±1,5	±1,5
св. 1,0 до 4,5 ГГц включ.	±1,5	±1,5	±1,5	±1,5	±1,5	±1,5
св. 4,5 до 6,5 ГГц включ.	-	±,5	±1,5	±1,5	±1,5	±1,5
св. 6,5 до 9,0 ГГц включ.	-	-	±1,5	±1,5	±1,5	±1,5
св. 9 до 14 ГГц включ.	-	-	-	±1,5	±1,5	±1,5
св. 14 до 18 ГГц включ.	-	-	-	-	±1,5	±1,5
св. 18 до 20 ГГц включ.	-	-	-	-	±1,5	±1,5
св. 20 до 24 ГГц включ.	-	-			-	±3,0
Пределы допускаемой абсо-
лютной погрешности уста-
новки уровня выходной
мощности, при выходном
уровне свыше минус 30 дБм в
диапазоне частот, дБ
от 10 до 250 МГц включ.	±2,5	±2,5	±2,5	±2,5	±2,5	±2,5
св. 0,25 до 1,00 ГГц включ.	±1,5	±1,5	±1,5	±1,5	±1,5	±1,5
св. 1,0 до 4,5 ГГц включ.	±1,5	±1,5	±1,5	±1,5	±1,5	±1,5
св. 4,5 до 6,5 ГГц включ.	-	±1,5	±1,5	±1,5	±1,5	±1,5
св. 6,5 до 9,0 ГГц включ.	-	-	±1,5	±1,5	±1,5	±1,5
св. 9 до 14 ГГц включ.	-	-	-	±1,5	±1,5	±1,5
св. 14 до 18 ГГц включ.	-	-	-	-	±1,5	±1,5
св. 18 до 20 ГГц включ.	-	-	-	-	±1,5	±1,5
св. 20 до 24 ГГц включ.	-	-			-	±3,0
Средний уровень собствен-
ных шумов приёмного тракта
анализаторов по входу изме-
рительного порта при полосе
пропускания 10 Гц в диапа-
зоне частот, дБм, не более
от 10 до 250 МГц включ.	-98	-98	-98	-98	-98	-98
св. 0,25 до 1,00 ГГц включ.	-108	-108	-108	-108	-108	-108
св. 1,0 до 4,5 ГГц включ.	-108	-108	-108	-108	-108	-108
св. 4,5 до 6,5 ГГц включ.	-	-108	-108	-108	-108	-108
св. 6,5 до 9,0 ГГц включ.	-	-	-108	-108	-108	-108
св. 9 до 14 ГГц включ.	-	-	-	-108	-108	-108
св. 14 до 18 ГГц включ.	-	-	-	-	-108	-108
св. 18 до 20 ГГц включ.	-	-	-	-	-108	-108
св. 20 до 24 ГГц включ.	-	-	-	-	-	-98

Наименование характеристики	Значение характеристики модели анализатора
	М9370А	М9371А	М9372А	М9373А	М9374А	М9375А
Неисправленные характеристики
Направленность в диапазоне
частот, дБ, не менее
от 300 кГц до 2 МГц включ.	7	7	7	7	7	7
св. 2 до 1000 МГц включ.	20	20	20	20	20	20
св. 1 до 2 ГГц включ.	20	20	20	20	20	20
св. 2,0 до 4,5 ГГц включ.	18	18	18	18	18	18
св. 4,5 до 6,5 ГГц включ.	-	15	15	15	15	15
св. 6,5 до 9,0 ГГц включ.	-	-	10	10	10	10
св. 9 до 14 ГГц включ.	-	-	-	9	9	9
св. 14 до 20 ГГц включ.	-	-	-	-	4	4
св. 20 до 24 ГГц включ.	-	-	-	-	-	3
Согласование источника в диа-
пазоне частот, дБ, не менее
от 300 кГц до 2 МГц включ.	9	9	9	9	9	9
св. 2 до 1000 МГц включ.	19	19	19	19	19	19
св. 1 до 2 ГГц включ.	20	20	20	20	20	20
св. 2,0 до 4,5 ГГц включ.	20	20	20	20	20	20
св. 4,5 до 6,5 ГГц включ.	-	15	15	15	15	15
св. 6,5 до 9,0 ГГц включ.	-	-	11	11	11	11
св. 9 до 14 ГГц включ.	-	-	-	9	9	9
св. 14 до 20 ГГц включ.	-	-	-	-	6	6
св. 20 до 24 ГГц включ.	-	-	-	-	-	5
Согласование нагрузки в диапа-
зоне частот, дБ, не менее
от 300 кГц до 2 МГц включ.	9	9	9	9	9	9
св. 2 до 1000 МГц включ.	21	21	21	21	21	21
св. 1 до 2 ГГц включ.	19	19	19	19	19	19
св. 2,0 до 4,5 ГГц включ.	13	13	13	13	13	13
св. 4,5 до 6,5 ГГц включ.	-	11	11	11	11	11
св. 6,5 до 9,0 ГГц включ.	-	-	8	8	8	8
св. 9 до 14 ГГц включ.	-	-	-	7	7	7
св. 14 до 20 ГГц включ.	-	-	-	-	6	6
св. 20 до 24 ГГц включ.	-	-	-	-	-	4
Пределы допускаемого среднего
квадратического отклонения
случайной составляющей по-
грешности измерения амплиту
ды (шумы трассы) в полосе частот, при полосе фильтра ПЧ3)
1 кГц, выходная мощность ми
нус 5 дБм, дБ СКЗ4)
от 10,0 МГц до 4,5 ГГц включ.	±0,003	±0,003	±0,003	±0,003	±0,003	±0,003
св. 4,5 до 6,5 ГГц включ.	-	±0,003	±0,003	±0,003	±0,003	±0,003
св. 6,5 до 9,0 ГГц включ.	-	-	±0,003	±0,003	±0,003	±0,003
св. 9 до 14 ГГц включ.	-	-	-	±0,003	±0,003	±0,003
св. 14 до 20 ГГц включ.	-	-	-	-	±0,003	±0,003
св. 20 до 24 ГГц включ.	-	-	-	-	-	±0,006

Наименование характеристики	Значение характеристики модели анализато					ра
	M9370A	M9371A	M9372A	M9373A	M9374A	M9375A
Пределы допускаемого средне-
го квадратического отклонения
случайной составляющей по-
грешности измерения фазы
(шумы трассы) в полосе частот,
при полосе фильтра ПЧ 1 кГц,
выходная мощность минус
5 дБм, градус СКЗ
от 10,0 МГц до 4,5 ГГц включ.	±0,03	±0,03	±0,03	±0,03	±0,03	±0,03
св. 4,5 до 6,5 ГГц включ.	-	±0,03	±0,03	±0,03	±0,03	±0,03
св. 6,5 до 9,0 ГГц включ.	-	-	±0,03	±0,03	±0,03	±0,03
св. 9 до 14 ГГц включ.	-	-	-	±0,03	±0,03	±0,03
св. 14 до 20 ГГц включ.	-	-	-	-	±0,03	±0,03
св. 20 до 24 ГГц включ.	-	-	-	-	-	±0,06
Верхняя граница линейности
(точка компрессии по уровню
0,2 дБ) приёмного тракта в диа-
пазоне частот, дБм, не менее
от 10 до 250 МГц включ.	0	0	0	0	0	0
св. 250 до 1000 МГц включ.	7	7	7	7	7	7
св. 1,0 до 4,5 ГГц включ.	7	7	7	7	7	7
св. 4,5 до 6,5 ГГц включ.	-	7	7	7	7	7
св. 6,5 до 9,0 ГГц включ.	-	-	6	6	6	6
св. 9 до 14 ГГц включ.	-	-	-	6	6	6
св. 14 до 18 ГГц включ.	-	-	-	-	4	4
св. 18 до 20 ГГц включ.	-	-	-	-	2	2
св. 20 до 24 ГГц включ.	-	-	-	-	-	-3
Пределы допускаемой абсо-	Амплитуда, дБ			Фаза, градус
лютной погрешности измере-
ний мощности в динамическом
диапазоне, при опорном уровне
минус 10 дБм в диапазоне ча-
стот от 1 до 4 ГГц при уровне
входной мощности, дБм
10		±0,180			±1,424
0		±0,051			±0,353
-10		±0,032			±0,210
-20		±0,043			±0,283
-30		±0,053			±0,355
-40		±0,066			±0,440
-50		±0,085			±0,564
-60		±0,122			±0,812
-70		±0,217			±1,448
-80		±0,485			±3,297
-90		±1,258			±8,965
-100		±3,292			±27,438

Наименование		Значение характеристики модели анализатора
характеристики
Исправленные характеристики анализатора с использованием калибровочного набора 85052D в диапазоне частот при уровне выходной мощно	ь, н о о н н <и л в а п	Согласование источника, дБ	Согласование нагрузки, дБ	Неравномерность коэффициента отражения, дБ		Неравномерность коэффициента передачи, дБ
	ь, н о о н н <и л в а п			Ампли	Фаза,	Ампли -	Фаза,
сти минус 5 дБм				туда, дБ	градус	туда, дБ	градус
от 0,3 до 2,0 МГц включ.	42	37	42	±0,068	±0,450	±0,003	±0,020
св. 2 до 1000 МГц включ.	42	37	42	±0,019	±0,123	±0,003	±0,020
св. 1 до 2 ГГц включ.	42	37	42	±0,021	±0,136	±0,003	±0,020
св. 2,0 до 4,5 ГГц включ.	38	31	38	±0,055	±0,361	±0,004	±0,027
св. 4,5 до 6,5 ГГц включ.	38	31	38	±0,089	±0,584	±0,004	±0,027
св. 6,5 до 9,0 ГГц включ.	36	28	36	±0,155	±1,023	±0,008	±0,052
св. 9 до 14 ГГц включ.	36	28	36	±0,195	±1,286	±0,008	±0,052
св. 14 до 20 ГГц включ.	36	28	36	±0,233	±1,536	±0,008	±0,052
св. 20 до 24 ГГц включ.	36	25	30	±0,442	±2,915	±0,011	±0,072
Исправленные характеристики анализатора с использованием калибровочного набора N4691B или N4691D в диапазоне частот при уровне выходной	ь, н о о н н <и л в а п	Согласование источника, дБ	Согласование нагрузки, дБ	Неравномерность коэффициента отражения, дБ		Неравномерность коэффициента передачи, дБ
	ь, н о о н н <и л в а п			Ампли	Фаза,	Ампли -	Фаза,
мощности минус 5 дБм				туда, дБ	градус	туда, дБ	градус
от 0,3 до 2 МГц включ.	31	29	29	±0,21	±1,4	±0,12	±0,74
св. 2 до 1000 МГц включ.	41	36	41	±0,021	±0,1 4	±0,061	±0,40
св. 1 до 2 ГГц включ.	52	47	52	±0,007	±0,044	±0,020	±0,14
св. 2,0 до 4,5 ГГц включ.	48	45	48	±0,015	±0,095	±0,031	±0,20
св. 4,5 до 6,5 ГГц включ.	48	45	48	±0,020	±0,14	±0,031	±0,20
св. 6,5 до 9,0 ГГц включ.	48	45	45	±0,033	±0,22	±0,031	±0,20
св. 9 до 14 ГГц включ.	46	42	43	±0,053	±0,35	±0,041	±0,27
св. 14 до 20 ГГц включ.	46	42	42	±0,067	±0,44	±0,041	±0,27
св. 20 до 24 ГГц включ.	44	40	40	±0,11	±0,69	±0,051	±0,34
1) дБм - дБ относительно 1 мВт;
2) Системный динамический диапазон - разность между максимальной мощностью источника
сигнала и средним значением уровня шумов приемника при подключении к измерительным
портам согласованной нагрузки, полосе пропускания фильтра ПЧ 10 Гц, без усреднения, при
выполнении калибровки на	изоляцию. Не включает эффектов перекрестных помех.
3) ПЧ — промежуточная частота;
4) СКЗ — среднее квадратическое значение.

Таблица 4 - Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения и передачи в диапазоне частот анализаторов моделей M9370A, M9371A, M9372A, M9373A, M9374A, M9375A_

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в частотном диапазоне с использованием калибровочного набора 85052D при уровне выходной мощности минус 5 дБм1) в диапазоне частот
Значение модуля коэффи	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
циента отра	от 300 кГц до	св. 0,25 до	св. 2,0 до	св. 4,5 до
жения	250 МГц включ.	2,00 ГГц включ.	4,5 ГГц включ.	8,0 ГГц включ.
0	±0,008	±0,008	±0,013	±0,013
0,1	±0,009	±0,009	±0,014	±0,014
0,2	±0,010	±0,010	±0,015	±0,015
0,4	±0,013	±0,012	±0,020	±0,020
0,6	±0,017	±0,016	±0,026	±0,027
0,8	±0,022	±0,021	±0,035	±0,035
1	±0,026	±0,026	±0,046	±0,046
	св. 8 до	св. 9 до	св. 14 до	св. 20 до
	9 ГГц включ.	14 ГГц включ.	20 ГГц включ.	24 ГГц включ.
0	±0,016	±0,016	±0,016	±0,033
0,1	±0,018	±0,018	±0,018	±0,035
0,2	±0,019	±0,020	±0,020	±0,037
0,4	±0,025	±0,025	±0,026	±0,046
0,6	±0,034	±0,034	±0,035	±0,058
0,8	±0,046	±0,046	±0,046	±0,075
1	±0,060	±0,060	±0,060	±0,094
Значение модуля коэффи	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
циента отра	от 300 кГц до	св. 0,25 до	св. 2,0 до	св. 4,5 до
жения	250 МГц включ.	2,00 ГГц включ.	4,5 ГГц включ.	8,0 ГГц включ.
0,1	±5,28	±5,08	±8,01	±8,02
0,2	±3,01	±2,81	±4,41	±4,43
0,4	±1,95	±1,77	±2,85	±2,86
0,6	±1,67	±1,53	±2,53	±2,54
0,8	±1,56	±1,48	±2,53	±2,53
1	±1,51	±1,51	±2,65	±2,65
	св. 8 до	св. 9 до 14 ГГц	св. 14 до	св. 20 до
	9 ГГц включ.	включ.	20 ГГц включ.	24 ГГц включ.
0,1	±10,17	±10,19	±10,35	±20,30
0,2	±5,60	±5,62	±5,77	±10,86
0,4	±3,64	±3,66	±3,79	±6,69
0,6	±3,26	±3,28	±3,38	±5,66
0,8	±3,29	±3,29	±3,35	±5,39
1	±3,46	±3,46	±3,46	±5,40

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в частотном диапазоне с использованием калибровочного набора 85052D при уровне выходной мощности минус 5 дБм в диапазоне частот
Значение модуля коэффициента передачи, дБ	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
Значение модуля коэффициента передачи, дБ	от 300 кГц до 250 МГц включ.	св. 0,25 до 2,00 ГГц включ.	св. 2,0 до 4,5 ГГц включ.	св. 4,5 до 8,0 ГГц включ.
10	±0,38	±0,10	±0,17	±0,21
0	±0,05	±0,05	±0,13	±0,16
-10	±0,09	±0,07	±0,14	±0,17
-20	±0,10	±0,08	±0,15	±0,18
-30	±0,11	±0,09	±0,16	±0,19
-40	±0,13	±0,10	±0,17	±0,20
-50	±0,17	±0,13	±0,20	±0,23
-60	±0,30	±0,20	±0,26	±0,29
-70	±0,74	±0,40	±0,46	±0,49
-80	±2,02	±1,01	±1,06	±1,08
-90	±5,12	±2,68	±2,72	±2,73
-100	±10,87	±6,46	±6,48	±6,49
	св. 8 до	св. 9 до	св. 14 до	св. 20 до
	9 ГГц включ.	14 ГГц включ.	20 ГГ ц включ.	24 ГГц включ.
10	±0,25	±0,32	±0,43	±0,90
0	±0,20	±0,24	±0,27	±0,50
-10	±0,21	±0,25	±0,29	±0,53
-20	±0,22	±0,26	±0,30	±0,54
-30	±0,23	±0,27	±0,31	±0,55
-40	±0,24	±0,28	±0,33	±0,56
-50	±0,27	±0,31	±0,35	±0,59
-60	±0,33	±0,37	±0,42	±0,67
-70	±0,52	±0,56	±0,60	±1,01
-80	±1,11	±1,14	±1,18	±2,18
-90	±2,76	±2,78	±2,81	±5,21
-100	±6,51	±6,52	±6,54	±10,92

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в частотном диапазоне с использованием калибровочного набора 85052D при уровне выходной мощности минус 5 дБм в диапазоне частот
Значение модуля коэффициента передачи, дБ	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
Значение модуля коэффициента передачи, дБ	от 300 кГц до 250 МГц включ.	св. 0,25 до 2,00 ГГц включ.	св. 2,0 до 4,5 ГГц включ.	св. 4,5 до 8,0 ГГц включ.
10	±2,93	±0,54	±1,19	±1,54
0	±0,34	±0,35	±0,84	±1,03
-10	±0,61	±0,43	±0,91	±1,12
-20	±0,69	±0,50	±0,98	±1,19
-30	±0,77	±0,57	±1,06	±1,27
-40	±0,88	±0,68	±1,16	±1,37
-50	±1,13	±0,86	±1,33	±1,54
-60	±2,01	±1,31	±1,77	±1,98
-70	±5,09	±2,70	±3,13	±3,32
-80	±15,16	±7,08	±7,47	±7,64
-90	±53,43	±21,16	±21,55	±21,72
-100	±180,00	±180,00	±180,00	±180,00
	св. 8 до	св. 9 до	св. 14 до	св. 20 до
	9 ГГц включ.	14 ГГц включ.	20 ГГц включ.	24 ГГц включ.
10	±1,82	±2,30	±4,39	±7,60
0	±1,31	±1,58	±1,84	±3,38
-10	±1,39	±1,68	±2,08	±3,68
-20	±1,46	±1,75	±2,16	±3,76
-30	±1,54	±1,82	±2,24	±3,84
-40	±1,64	±1,92	±2,34	±3,94
-50	±1,81	±2,10	±2,51	±4,14
-60	±2,24	±2,52	±2,93	±4,72
-70	±3,56	±3,83	±4,22	±7,14
-80	±7,87	±8,11	±8,46	±16,64
-90	±21,95	±22,19	±22,53	±55,38
-100	±180,00	±180,00	±180,00	±180,00

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в частотном диапазоне с использованием калибровочного набора N4691B или N4691D при уровне выходной мощности минус 5 дБм в диапазоне частот
Значение модуля коэффи	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
циента отра	от 300 кГц до	св. 0,25 до	св. 2,0 до	св. 4,5 до
жения	250 МГц включ.	2,00 ГГц включ.	4,5 ГГц включ.	8,0 ГГц включ.
0	±0,005	±0,003	±0,004	±0,004
0,1	±0,007	±0,004	±0,005	±0,005
0,2	±0,008	±0,004	±0,006	±0,006
0,4	±0,012	±0,006	±0,009	±0,009
0,6	±0,016	±0,008	±0,011	±0,011
0,8	±0,020	±0,011	±0,014	±0,014
1	±0,024	±0,013	±0,018	±0,018
	св. 8 до	св. 9 до	св. 14 до	св. 20 до
	9 ГГц включ.	14 ГГц включ.	20 ГГц включ.	24 ГГц включ.
0	±0,005	±0,006	±0,006	±0,007
0,1	±0,006	±0,007	±0,007	±0,009
0,2	±0,007	±0,008	±0,008	±0,011
0,4	±0,009	±0,011	±0,012	±0,015
0,6	±0,012	±0,015	±0,015	±0,020
0,8	±0,015	±0,019	±0,019	±0,025
1	±0,019	±0,023	±0,023	±0,030
Значение модуля коэффи	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
циента отра	от 300 кГц до	св. 0,25 до	св. 2,0 до	св. 4,5 до
жения	250 МГц включ.	2,00 ГГц включ.	4,5 ГГц включ.	8,0 ГГц включ.
0,1	±3,88	±2,01	±3,09	±3,11
0,2	±2,42	±1,25	±1,85	±1,87
0,4	±1,72	±0,89	±1,26	±1,27
0,6	±1,52	±0,79	±1,10	±1,11
0,8	±1,42	±0,76	±1,04	±1,04
1	±1,35	±0,76	±1,02	±1,02
	св. 8 до	св. 9 до	св. 14 до	св. 20 до
	9 ГГц включ.	14 ГГц включ.	20 ГГц включ.	24 ГГц включ.
0,1	±3,28	±3,97	±4,13	±5,39
0,2	±1,97	±2,38	±2,53	±3,30
0,4	±1,34	±1,63	±1,76	±2,30
0,6	±1,17	±1,42	±1,53	±1,99
0,8	±1,10	±1,35	±1,41	±1,82
1	±1,08	±1,34	±1,34	±1,70

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в частотном диапазоне с использованием калибровочного набора N4691B или N4691D при уровне выходной мощности минус 5 дБм в диапазоне частот
Значение модуля коэффициента передачи, дБ	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
Значение модуля коэффициента передачи, дБ	от 300 кГц до 250 МГц включ.	св. 0,25 до 2,00 ГГц включ.	св. 2,0 до 4,5 ГГц включ.	св. 4,5 до 8,0 ГГц включ.
10	±0,41	±0,10	±0,12	±0,13
0	±0,09	±0,05	±0,07	±0,08
-10	±0,12	±0,07	±0,09	±0,09
-20	±0,13	±0,08	±0,10	±0,10
-30	±0,15	±0,09	±0,11	±0,11
-40	±0,16	±0,10	±0,12	±0,13
-50	±0,20	±0,13	±0,15	±0,15
-60	±0,32	±0,20	±0,22	±0,22
-70	±0,75	±0,40	±0,42	±0,42
-80	±2,03	±1,01	±1,03	±1,03
-90	±5,13	±2,68	±2,69	±2,69
-100	±10,88	±6,46	±6,46	±6,47
	св. 8 до	св. 9 до	св. 14 до	св. 20 до
	9 ГГц включ.	14 ГГц включ.	20 ГГц включ.	24 ГГц включ.
10	±0,13	±0,18	±0,26	±0,55
0	±0,08	±0,10	±0,10	±0,13
-10	±0,09	±0,11	±0,12	±0,17
-20	±0,10	±0,12	±0,13	±0,18
-30	±0,12	±0,14	±0,14	±0,20
-40	±0,13	±0,15	±0,16	±0,21
-50	±0,16	±0,18	±0,19	±0,24
-60	±0,22	±0,24	±0,25	±0,36
-70	±0,42	±0,44	±0,45	±0,78
-80	±1,03	±1,04	±1,05	±2,04
-90	±2,69	±2,70	±2,71	±5,14
-100	±6,47	±6,47	±6,48	±10,88

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в частотном диапазоне с использованием калибровочного набора N4691B или N4691D при уровне выходной мощности минус 5 дБм в диапазоне частот
Значение модуля коэффи	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
циента пере	от 300 кГц до	св. 0,25 до	св. 2,0 до	св. 4,5 до
дачи, дБ	250 МГц включ.	2,00 ГГц включ.	4,5 ГГц включ.	8,0 ГГц включ.
10	±3,17	±0,54	±0,84	±1,02
0	±0,58	±0,36	±0,49	±0,51
-10	±0,84	±0,44	±0,59	±0,62
-20	±0,92	±0,51	±0,66	±0,69
-30	±1,00	±0,59	±0,73	±0,76
-40	±1,11	±0,69	±0,83	±0,86
-50	±1,35	±0,87	±1,01	±1,04
-60	±2,18	±1,32	±1,46	±1,49
-70	±5,21	±2,71	±2,84	±2,87
-80	±15,25	±7,09	±7,21	±7,23
-90	±53,56	±21,17	±21,29	±21,31
-100	±180,00	±180,00	±180,00	±180,00
	св. 8 до	св. 9 до	св. 14 до	св. 20 до
	9 ГГц включ.	14 ГГц включ.	20 ГГц включ.	24 ГГц включ.
10	±1,04	±1,36	±3,21	±5,07
0	±0,53	±0,64	±0,66	±0,86
-10	±0,64	±0,77	±0,93	±1,24
-20	±0,71	±0,84	±1,01	±1,33
-30	±0,78	±0,92	±1,09	±1,41
-40	±0,88	±1,02	±1,19	±1,52
-50	±1,06	±1,19	±1,36	±1,74
-60	±1,51	±1,64	±1,80	±2,51
-70	±2,89	±3,00	±3,16	±5,44
-80	±7,25	±7,36	±7,50	±15,42
-90	±21,33	±21,44	±21,58	±53,81
-100	±180,00	±180,00	±180,00	±180,00

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора К7550А при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2 ГГц включ.	4 ГГц включ.
0	±0,008	±0,016	±0,016
0,1	±0,011	±0,018	±0,019
0,2	±0,013	±0,021	±0,022
0,4	±0,019	±0,029	±0,029
0,6	±0,026	±0,039	±0,040
0,8	±0,033	±0,052	±0,052
1	±0,041	±0,066	±0,067
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	4 ГГц включ.
0,01	±56,395	±180,000	±180,000
0,02	±25,452	±55,257	±56,414
0,05	±10,808	±20,050	±20,347
0,1	±6,129	±10,599	±10,757
0,2	±3,851	±6,122	±6,217
0,4	±2,797	±4,152	±4,217
0,6	±2,509	±3,727	±3,784
0,8	±2,400	±3,690	±3,743
1	±2,351	±3,809	±3,858
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора К7550А при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
дБ	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	4 ГГц включ.
-100	±10,564	±5,058	±5,062
-90	±4,880	±1,997	±2,002
-80	±1,888	±0,772	±0,781
-70	±0,707	±0,383	±0,397
-60	±0,351	±0,280	±0,297
-50	±0,270	±0,247	±0,264
-40	±0,245	±0,228	±0,246
-30	±0,229	±0,213	±0,231
-20	±0,215	±0,199	±0,217
-10	±0,203	±0,190	±0,207
0	±0,169	±0,185	±0,202
10	±0,498	±0,229	±0,246

Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	4 ГГц включ.
10	±180,000	±52,205	±52,271
0	±48,937	±14,973	±15,026
-10	±14,061	±5,324	±5,399
-20	±4,879	±2,573	±2,680
-30	±2,388	±1,868	±1,988
-40	±1,836	±1,642	±1,766
-50	±1,670	±1,516	±1,640
-60	±1,563	±1,414	±1,538
-70	±1,465	±1,318	±1,442
-80	±1,382	±1,255	±1,379
-90	±1,123	±1,230	±1,349
-100	±3,747	±1,420	±1,594
Пределы допускаемой абсолютной погрешности измерений коэфс диапазоне частот с использованием калибровочного набора N7551			ициентов отражения в \ при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 10 до	св. 0,5 до	св. 2,0 до
	500 МГц включ.	2,0 ГГц включ.	6,5 ГГц включ.
0	±0,008	±0,016	±0,016
0,1	±0,011	±0,018	±0,019
0,2	±0,013	±0,021	±0,023
0,4	±0,019	±0,029	±0,032
0,6	±0,026	±0,039	±0,043
0,8	±0,033	±0,052	±0,057
1	±0,041	±0,066	±0,073
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 10 до	св. 0,5 до	св. 2,0 до
	500 МГц включ.	2,0 ГГц включ.	6,5 ГГц включ.
0,01	±56,395	±180,000	±180,000
0,02	±25,452	±55,257	±57,044
0,05	±10,808	±20,050	±20,716
0,1	±6,129	±10,599	±11,109
0,2	±3,851	±6,122	±6,565
0,4	±2,797	±4,152	±4,563
0,6	±2,509	±3,727	±4,127
0,8	±2,400	±3,690	±4,083
1	±2,351	±3,809	±4,195

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7551A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
дБ	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	9 ГГц включ.
-100	±10,564	±5,058	±5,073
-90	±4,880	±1,997	±2,022
-80	±1,888	±0,772	±0,815
-70	±0,707	±0,383	±0,447
-60	±0,351	±0,280	±0,353
-50	±0,270	±0,247	±0,321
-40	±0,245	±0,228	±0,303
-30	±0,229	±0,213	±0,288
-20	±0,215	±0,199	±0,274
-10	±0,203	±0,190	±0,264
0	±0,169	±0,185	±0,259
10	±0,498	±0,229	±0,303
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	9 ГГц включ.
10	±180,000	±52,205	±52,490
0	±48,937	±14,973	±15,201
-10	±14,061	±5,324	±5,651
-20	±4,879	±2,573	±3,031
-30	±2,388	±1,868	±2,379
-40	±1,836	±1,642	±2,163
-50	±1,670	±1,516	±2,038
-60	±1,563	±1,414	±1,936
-70	±1,465	±1,318	±1,841
-80	±1,382	±1,255	±1,777
-90	±1,123	±1,230	±1,738
-100	±3,747	±1,420	±2,094
Пределы допускаемой абсолютной погрешности измерений коэфф			ициентов отражения в
диапазоне частот с использованием калибровочного набора N7552A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	9 ГГц включ.
0	±0,008	±0,016	±0,016
0,1	±0,011	±0,018	±0,020
0,2	±0,013	±0,021	±0,023
0,4	±0,019	±0,029	±0,032
0,6	±0,026	±0,039	±0,044
0,8	±0,033	±0,052	±0,058
1	±0,041	±0,066	±0,074

Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2 ГГц включ.	9 ГГц включ.
0,01	±56,395	±180,000	±180,000
0,02	±25,452	±55,257	±58,445
0,05	±10,808	±20,050	±21,064
0,1	±6,129	±10,599	±11,297
0,2	±3,851	±6,122	±6,681
0,4	±2,797	±4,152	±4,644
0,6	±2,509	±3,727	±4,197
0,8	±2,400	±3,690	±4,146
1	±2,351	±3,809	±4,251
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора К7552А при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
дБ	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	9 ГГц включ.
-100	±10,564	±5,058	±5,076
-90	±4,880	±1,997	±2,029
-80	±1,888	±0,772	±0,827
-70	±0,707	±0,383	±0,464
-60	±0,351	±0,280	±0,371
-50	±0,270	±0,247	±0,340
-40	±0,245	±0,228	±0,322
-30	±0,229	±0,213	±0,307
-20	±0,215	±0,199	±0,293
-10	±0,203	±0,190	±0,284
0	±0,169	±0,185	±0,278
10	±0,498	±0,229	±0,332
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2 ГГц включ.	9 ГГц включ.
10	±180,000	±52,205	±52,568
0	±48,937	±14,973	±15,265
-10	±14,061	±5,324	±5,744
-20	±4,879	±2,573	±3,156
-30	±2,388	±1,868	±2,517
-40	±1,836	±1,642	±2,303
-50	±1,670	±1,516	±2,178
-60	±1,563	±1,414	±2,076
-70	±1,465	±1,318	±1,980
-80	±1,382	±1,255	±1,915
-90	±1,123	±1,230	±1,863
-100	±3,747	±1,420	±2,378

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7553A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	14 ГГц включ.
0	±0,008	±0,016	±0,016
0,1	±0,011	±0,018	±0,021
0,2	±0,013	±0,021	±0,025
0,4	±0,019	±0,029	±0,037
0,6	±0,026	±0,039	±0,052
0,8	±0,033	±0,052	±0,070
1	±0,041	±0,066	±0,091
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	14 ГГц включ.
0,01	±56,395	±180,000	±180,000
0,02	±25,452	±55,257	±59,417
0,05	±10,808	±20,050	±21,617
0,1	±6,129	±10,599	±11,847
0,2	±3,851	±6,122	±7,270
0,4	±2,797	±4,152	±5,324
0,6	±2,509	±3,727	±4,967
0,8	±2,400	±3,690	±5,004
1	±2,351	±3,809	±5,197
Пределы допускаемой абсолютной погрешности измерений коэс диапазоне частот с использованием калибровочного набора N7553			фициентов передачи в A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
дБ	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	14 ГГц включ.
-100	±10,564	±5,058	±5,092
-90	±4,880	±1,997	±2,059
-80	±1,888	±0,772	±0,878
-70	±0,707	±0,383	±0,534
-60	±0,351	±0,280	±0,448
-50	±0,270	±0,247	±0,418
-40	±0,245	±0,228	±0,400
-30	±0,229	±0,213	±0,385
-20	±0,215	±0,199	±0,371
-10	±0,203	±0,190	±0,362
0	±0,169	±0,185	±0,358
10	±0,498	±0,229	±0,439

Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2 ГГц включ.	14 ГГц включ.
10	±180,000	±52,205	±52,876
0	±48,937	±14,973	±15,519
-10	±14,061	±5,324	±6,117
-20	±4,879	±2,573	±3,649
-30	±2,388	±1,868	±3,048
-40	±1,836	±1,642	±2,839
-50	±1,670	±1,516	±2,715
-60	±1,563	±1,414	±2,613
-70	±1,465	±1,318	±2,517
-80	±1,382	±1,255	±2,454
-90	±1,123	±1,230	±2,415
-100	±3,747	±1,420	±3,144
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7554A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	18 ГГц включ.
0	±0,008	±0,016	±0,016
0,1	±0,011	±0,018	±0,021
0,2	±0,013	±0,021	±0,025
0,4	±0,019	±0,029	±0,037
0,6	±0,026	±0,039	±0,052
0,8	±0,033	±0,052	±0,070
1	±0,041	±0,066	±0,091
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	18 ГГц включ.
0,01	±56,395	±180,000	±180,000
0,02	±25,452	±55,257	±59,536
0,05	±10,808	±20,050	±21,682
0,1	±6,129	±10,599	±11,909
0,2	±3,851	±6,122	±7,329
0,4	±2,797	±4,152	±5,376
0,6	±2,509	±3,727	±5,007
0,8	±2,400	±3,690	±5,027
1	±2,351	±3,809	±5,197

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора К7554А при уровне выходной мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента передачи,	амплитуды коэффициента передачи, дБ
дБ	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	18 ГГц включ.
-100	±10,564	±5,058	±5,094
-90	±4,880	±1,997	±2,063
-80	±1,888	±0,772	±0,886
-70	±0,707	±0,383	±0,545
-60	±0,351	±0,280	±0,459
-50	±0,270	±0,247	±0,429
-40	±0,245	±0,228	±0,411
-30	±0,229	±0,213	±0,397
-20	±0,215	±0,199	±0,383
-10	±0,203	±0,190	±0,373
0	±0,169	±0,185	±0,366
10	±0,498	±0,229	±0,495
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений фазы
эффициента передачи,	коэффициента передачи, градус
дБ	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	18 ГГц включ.
10	±180,000	±52,205	±52,940
0	±48,937	±14,973	±15,574
-10	±14,061	±5,324	±6,196
-20	±4,879	±2,573	±3,752
-30	±2,388	±1,868	±3,157
-40	±1,836	±1,642	±2,949
-50	±1,670	±1,516	±2,825
-60	±1,563	±1,414	±2,723
-70	±1,465	±1,318	±2,627
-80	±1,382	±1,255	±2,559
-90	±1,123	±1,230	±2,464
-100	±3,747	±1,420	±3,888
Пределы допускаемой абсолютной погрешности измерений коэф(			ициентов отражения в
диапазоне частот с использованием калибровочного набора К7555А при уровне выходной
мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений амплиту-
эффициента отраже	ды коэффициента отражения, дБ
ния	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	24 ГГц включ.
0	±0,008	±0,016	±0,016
0,1	±0,011	±0,018	±0,021
0,2	±0,013	±0,021	±0,027
0,4	±0,019	±0,029	±0,040
0,6	±0,026	±0,039	±0,057
0,8	±0,033	±0,052	±0,078
1	±0,041	±0,066	±0,101

Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	24 ГГц включ.
0,01	±56,395	±180,000	±180,000
0,02	±25,452	±55,257	±60,421
0,05	±10,808	±20,050	±22,168
0,1	±6,129	±10,599	±12,384
0,2	±3,851	±6,122	±7,824
0,4	±2,797	±4,152	±5,914
0,6	±2,509	±3,727	±5,582
0,8	±2,400	±3,690	±5,630
1	±2,351	±3,809	±5,819
Пределы допускаемой абсолютной погрешности измерений коэф диапазоне частот с использованием калибровочного набора N7555			фициентов передачи в A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
дБ	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	24 ГГц включ.
-100	±10,564	±5,058	±5,105
-90	±4,880	±1,997	±2,084
-80	±1,888	±0,772	±0,921
-70	±0,707	±0,383	±0,592
-60	±0,351	±0,280	±0,510
-50	±0,270	±0,247	±0,480
-40	±0,245	±0,228	±0,463
-30	±0,229	±0,213	±0,448
-20	±0,215	±0,199	±0,434
-10	±0,203	±0,190	±0,425
0	±0,169	±0,185	±0,418
10	±0,498	±0,229	±0,573
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 10 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2,0 ГГц включ.	24 ГГц включ.
10	±180,000	±52,205	±53,201
0	±48,937	±14,973	±15,795
-10	±14,061	±5,324	±6,521
-20	±4,879	±2,573	±4,164
-30	±2,388	±1,868	±3,591
-40	±1,836	±1,642	±3,387
-50	±1,670	±1,516	±3,263
-60	±1,563	±1,414	±3,161
-70	±1,465	±1,318	±3,064
-80	±1,382	±1,255	±2,991
-90	±1,123	±1,230	±2,829
-100	±3,747	±1,420	±5,404
1) дБм - дБ относительно 1 мВт.

Таблица 5 - Метрологические характеристики анализаторов моделей M9800A, M9801A, M9802A, M9803A, M9804A_

Наименование характеристики	Значение характеристики модели анализатора
	M9800A	M9801A	M9802A	M9803A	M9804A
Нижняя граница диапазона частот, кГ ц	9
Верхняя граница диапазона частот, ГГц	4,5	6,5	9	14	20
Разрешение по частоте, Гц, не более	1
Пределы допускаемой относительной
погрешности установки частоты опор			±110'6
ного генератора			±110'6
Количество измерительных портов опция 200			2
опция 400			4
опция 600			6
Дискретность установки частоты, Гц, не более	1
Диапазон установки значений ширины
фильтра промежуточной частоты приёмника, Гц		от 10 до 3 108
Тип коаксиального соединителя изме
рительного порта по ГОСТ 13317-89		тип IX, розетка
Максимально допустимый уровень
переменной высокочастотной состав
ляющей сигнала на входе измеритель
ного порта, дБм1)			+27
Максимально допустимый уровень
постоянной составляющей сигнала на
входе измерительного порта, В			±35
Системный динамический диапазон2) в
диапазоне частот, дБ, не менее
от 9 до 100 кГц включ.	101	101	101	101	101
св. 100 до 300 кГц включ.	117	117	117	117	117
св. 300 кГц до 1 МГц включ.	125	125	125	125	125
св. 1 до 10 МГц включ.	130	130	130	130	130
св. 10 до 50 МГц включ.	137	137	137	137	137
св. 50 МГц до 3 ГГц включ.	140	140	140	140	140
св. 3,0 до 4,5 ГГц включ.	140	140	140	140	140
св. 4,5 до 5,0 ГГц включ.	-	140	140	140	140
св. 5,0 до 6,5 ГГц включ.	-	140	140	140	140
св. 6,5 до 9,0 ГГц включ.	-	-	136	136	136
св. 9 до 14 ГГц включ.	-	-	-	133	133
св. 14 до 16 ГГц включ.	-	-	-	-	130
св. 16 до 20 ГГц включ.	-	-	-	-	126

Наименование характеристики	Значение характеристики модели анализатора
Наименование характеристики	М9800А	М9801А	М9802А	М9803А	М9804А
Неисправленные характеристики
Направленность в диапазоне частот,
дБ, не менее
от 300 кГц до 10 МГц включ.	20	20	20	20	20
св. 10,0 МГц до 1,5 ГГц включ.	25	25	25	25	25
св. 1,5 до 3,0 ГГц включ.	25	25	25	25	25
св. 3,0 до 4,5 ГГц включ.	25	25	25	25	25
св. 4,5 до 6,0 ГГц включ.	-	25	25	25	25
св. 6,0 до 6,5 ГГц включ.	-	20	20	20	20
св. 6,5 до 9,0 ГГц включ.	-	-	20	20	20
св. 9 до 10 ГГц включ.	-	-	-	20	20
св. 10 до 14 ГГц включ.	-	-	-	15	15
св. 14 до 16 ГГц включ.	-	-	-	-	15
св. 16 до 20 ГГц включ.	-	-	-	-	15
Согласование источника в диапазоне
частот, дБ, не менее
от 300 кГц до 10 МГц включ.	20	20	20	20	20
св. 10,0 МГц до 1,5 ГГц включ.	25	25	25	25	25
св. 1,5 до 3,0 ГГц включ.	25	25	25	25	25
св. 3,0 до 4,5 ГГц включ.	25	25	25	25	25
св. 4,5 до 6,0 ГГц включ.	-	25	25	25	25
св. 6,0 до 6,5 ГГц включ.	-	20	20	20	20
св. 6,5 до 9,0 ГГц включ.	-	-	20	20	20
св. 9 до 10 ГГц включ.	-	-	-	20	20
св. 10 до 14 ГГц включ.	-	-	-	15	15
св. 14 до 16 ГГц включ.	-	-	-	-	15
св. 16 до 20 ГГц включ.	-	-	-	-	15
Согласование нагрузки в диапазоне
частот, дБ, не менее
от 300 кГц до 10 МГц включ.	15	15	15	15	15
св. 10,0 МГц до 1,5 ГГц включ.	17	17	17	17	17
св. 1,5 до 3,0 ГГц включ.	16	16	16	16	16
св. 3,0 до 4,5 ГГц включ.	11	11	11	11	11
св. 4,5 до 6,0 ГГц включ.	-	11	11	11	11
св. 6,0 до 6,5 ГГц включ.	-	11	11	11	11
св. 6,5 до 9,0 ГГц включ.	-	-	11	11	11
св. 9 до 10 ГГц включ.	-	-	-	11	11
св. 10 до 14 ГГц включ.	-	-	-	11	11
св. 14 до 16 ГГц включ.	-	-	-	-	11
св. 16 до 20 ГГц включ.	-	-	-	-	8

Наименование характеристики	Значение характеристики модели анализатора
	M9800A	M9801A	M9802A	M9803A	M9804A
Максимальный уровень стабилизиро-
ванной мощности сигнала на выходе
измерительного порта в диапазоне ча-
стот, дБм, не менее
от 9 до 100 кГц включ.	0	0	0	0	0
св. 100 до 300 кГц включ.	5	5	5	5	5
св. 300 кГц до 1 МГц включ.	5	5	5	5	5
св. 1 до 10 МГц включ.	5	5	5	5	5
св. 10 до 50 МГц включ.	10	10	10	10	10
св. 50 МГц до 3 ГГц включ.	10	10	10	10	10
св. 3,0 до 4,5 ГГц включ.	10	10	10	10	10
св. 4,5 до 5,0 ГГц включ.	-	10	10	10	10
св. 5,0 до 6,5 ГГц включ.	-	10	10	10	10
св. 6,5 до 9,0 ГГц включ.	-	-	9	9	9
св. 9 до 14 ГГц включ.	-	-	-	7	7
св. 14 до 16 ГГц включ.	-	-	-	-	7
св. 16 до 20 ГГц включ.	-	-	-	-	4
Минимальный уровень стабилизиро-
ванной мощности сигнала на выходе
измерительного порта в диапазоне ча
стот от 10 МГц до 20 ГГц включ., дБм,
не более			-60
Дискретность установки уровня мощности, дБ, не более	0,01
Пределы допускаемой абсолютной по-
грешности установки уровня выход-
ной мощности, при выходном уровне
мощности 0 дБм в режиме шаговой
развёртки в диапазоне частот, дБ
от 9 до 100 кГц включ.	±4,0	±4,0	±4,0	±4,0	±4,0
св. 100 кГц до 4,5 ГГц включ.	±1,5	±1,5	±1,5	±1,5	±1,5
св. 4,5 до 6,5 ГГц включ.	-	±1,5	±1,5	±1,5	±1,5
св. 6,5 до 9,0 ГГц включ.	-	-	±1,5	±1,5	±1,5
св. 9 до 14 ГГц включ.	-	-	-	±1,5	±1,5
св. 14 до 15 ГГц включ.	-	-	-	-	±1,5
св. 15 до 20 ГГц включ.	-	-	-	-	±2,0
Линейность установки уровня выход-
ной мощности относительно уровня
при заданной мощности 0 дБм в диа-
пазоне частот, дБ, не более
от 9 кГц до 4,5 ГГц включ.	±0,75	±0,75	±0,75	±0,75	±0,75
св. 4,5 ГГц до 6,5 ГГц включ.	-	±0,75	±0,75	±0,75	±0,75
св. 6,5 ГГц до 9,0 ГГц включ.	-	-	±0,75	±0,75	±0,75
св. 9 ГГц до 10 ГГц включ.	-	-	-	±0,75	±0,75
св. 10 ГГц до 14 ГГц включ.	-	-	-	±1,00	±1,00
св. 14 ГГц до 20 ГГц включ.	-	-	-	-	±1,00

Наименование характеристики	Значение характеристики модели анализатора
	M9800A	M9801A	M9802A	M9803A	M9804A
Средний уровень собственных шумов приёмного тракта анализаторов по входу измерительного порта при полосе пропускания 10 Гц в диапазоне частот, дБм, не более от 9 кГц до 100 кГц включ.	-101	-101	-101	-101	-101
св. 100 кГц до 300 кГц включ.	-112	-112	-112	-112	-112
св. 300 кГц до 1 МГц включ.	-120	-120	-120	-120	-120
св. 1 до 10 МГц включ.	-125	-125	-125	-125	-125
св. 10 до 50 МГц включ.	-127	-127	-127	-127	-127
св. 50 МГц до 3 ГГц включ.	-130	-130	-130	-130	-130
св. 3,0 до 4,5 ГГц включ.	-130	-130	-130	-130	-130
св. 4,5 до 5,0 ГГц включ.	-	-130	-130	-130	-130
св. 5,0 до 6,5 ГГц включ.	-	-130	-130	-130	-130
св. 6,5 до 9,0 ГГц включ.	-	-	-127	-127	-127
св. 9 до 14 ГГц включ.	-	-	-	-126	-126
св. 14 до 16 ГГц включ.	-	-	-	-	-123
св. 16 до 20 ГГц включ.	-	-	-	-	-122
Компрессия усиления приёмников при входной мощности на измерительных портах плюс 27 дБм, в диапазоне частот, дБ, не более от 9 до 100 кГц включ.	0,5	0,5	0,5	0,5	0,5
св. 100,0 кГц до 4,5 ГГц включ.	0,2	0,2	0,2	0,2	0,2
св. 4,5 до 6,5 ГГц включ.	-	0,2	0,2	0,2	0,2
св. 6,5 до 9,0 ГГц включ.	-	-	0,2	0,2	0,2
св. 9 до 14 ГГц включ.	-	-	-	0,2	0,2
св. 14 до 15 ГГц включ.	-	-	-	-	0,2
св. 15 до 20 ГГц включ.	-	-	-	-	0,2
Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности измерения амплитуды (шумы трассы) в полосе частот, при полосе фильтра ПЧ3) 1 кГц, дБ СКЗ4) от 9 до 30 кГц включ.	±0,0050	±0,0050	±0,0050	±0,0050	±0,0050
св. 30 до 100 кГц включ.	±0,0030	±0,0030	±0,0030	±0,0030	±0,0030
св. 100,0 кГц до 4,5 ГГц включ.	±0,0015	±0,0015	±0,0015	±0,0015	±0,0015
св. 4,5 до 6,0 ГГц включ.	-	±0,0015	±0,0015	±0,0015	±0,0015
св. 6,0 до 6,5 ГГц включ.	-	±0,0020	±0,0020	±0,0020	±0,0020
св. 6,5 до 9,0 ГГц включ.	-	-	±0,0020	±0,0020	±0,0020
св. 9 до 10 ГГц включ.	-	-	-	±0,0020	±0,0020
св. 10 до 14 ГГц включ.	-	-	-	±0,0030	±0,0030
св. 14 до 20 ГГц включ.	-	-	-	-	±0,0030

Наименование характеристики	Значение характеристики модели анализатора
	М9800А	М9801А	М9802А	М9803А	М9804А
Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности измерения фазы (шумы трассы) в полосе частот, при полосе фильтра ПЧ 1 кГц, градус СКЗ от 9 до 30 кГц включ.	±0,070	±0,070	±0,070	±0,070	±0,070
св. 30 до 100 кГц включ.	±0,050	±0,050	±0,050	±0,050	±0,050
св. 100 до 300 кГц	±0,035	±0,035	±0,035	±0,035	±0,035
св. 300 кГц до 4,5 ГГц включ.	±0,010	±0,010	±0,010	±0,010	±0,010
св. 4,5 до 6 ГГц включ.	-	±0,010	±0,010	±0,010	±0,010
св. 6 до 6,5 ГГц включ.	-	-	±0,020	±0,020	±0,020
св. 6,5 до 9 ГГц включ.	-	-	±0,020	±0,020	±0,020
св. 9 до 10 ГГц включ.	-	-	-	±0,020	±0,020
св. 10 до 14 ГГц включ.	-	-	-	±0,030	±0,030
св. 14 до 20 ГГц включ.	-	-	-	-	±0,030

Пределы допускаемой абсолютной погрешности измерений мощности в динамическом диапазоне, при опорном уровне минус 20 дБм в диапазоне частот от 9 кГц до 30,6 МГц включ.
Уровень мощности на входе	Амплитуда, дБ, не более	Фаза, градус, не более
измерительного порта, дБм
10	±0,222	±5,106
0	±0,041	±0,219
-10	±0,020	±0,122
-20	±0,016	±0,100
-30	±0,019	±0,121
-40	±0,022	±0,142
-50	±0,025	±0,163
-60	±0,034	±0,219
-70	±0,077	±0,505
-80	±0,120	±0,794
-90	±0,163	±1,083
-100	±0,207	±1,375
-110	±0,250	±1,669
-120	±0,294	±1,967
Пределы допускаемой абсолютной погрешности измерений мощности в динамическом
диапазоне, при опорном уровне минус 20 дБм в диапазоне частот от 9 кГц до 30,6 МГц включ.
Уровень мощности на входе	Амплитуда, дБ, не более	Фаза, градус, не более
измерительного порта, дБм
10	±0,222	±5,106
0	±0,041	±0,219
-10	±0,020	±0,122
-20	±0,016	±0,100
-30	±0,019	±0,121
-40	±0,022	±0,142
-50	±0,025	±0,163
-60	±0,034	±0,219
-70	±0,077	±0,505
-80	±0,120	±0,794
-90	±0,163	±1,083
-100	±0,207	±1,375
-110	±0,250	±1,669
-120	±0,294	±1,967

Пределы допускаемой абсолютной погрешности измерений мощности в динамическом диапазоне, при опорном уровне минус 20 дБм в диапазоне частот св. 30,6 МГ ц до 20 ГГ ц включ.
Уровень мощности на входе				Амплитуда, дБ, не более		Фаза, градус, не более
измерительного порта, дБм
10					±0,217		±5,072
0					±0,036		±0,186
-10					±0,015		±0,089
-20					±0,011		±0,067
-30					±0,014		±0,088
-40					±0,017		±0,109
-50					±0,020		±0,130
-60					±0,028		±0,185
-70					±0,072		±0,472
-80					±0,115		±0,760
-90					±0,158		±1,050
-100					±0,202		±1,341
-110					±0,245		±1,635
-120					±0,289		±1,933
Исправленные характеристики анализаторов с использованием калибровочного набора
85032F при уровн е выходной мощности минус 10 дБм
	ь, т	е	Б	е	Неравномерность		Неравномерность
	о о	г «		иБ SS «	коэффициента отра-		коэффициента пере-
Диапазон частот	н н еБ и а р	аа вк ои сн се й 5 S гт		ва ,и ок о со лр ог га	жения, дБ		дачи, дБ
	ей аН	о К		о я	Амплитуда, дБ		Амплитуда, дБ
от 0,009 до 50 МГц включ.	49	41		47	±0,011		±0,082
св. 0,05 до 3,00 ГГц включ.	46	40		46	±0,021		±0,021
св. 3 до 6 ГГц включ.	40	36		40	±0,032		±0,063
св. 6 до 9 ГГц включ.	38	35		38	±0,054		±0,074
Исправленные характеристики анализаторов с использованием калибровочного набора
85052D при уровне выходной мощности минус 10 дБм
	ь, т с	е Б		еи Б	Неравномерность		Неравномерность
	о К	ид к , а ,а		SS « а,	коэффициента отра-		коэффициента пере-
Диапазон частот	н еБ лд и ей р	вк ои сн У °		ви ок сз ей £у лог га	жения, дБ		дачи, дБ
	ей аН	О £3		о я	Амплитуда, дБ		Амплитуда, дБ
от 0,009 до 50 МГц включ.	42	37		42	±0,003		±0,136
св. 0,05 до 2,00 ГГц включ.	42	37		42	±0,003		±0,030
св. 2 до 8 ГГц включ.	38	31		38	±0,004		±0,010
св. 8 до 20 ГГц включ.	36	36		36	±0,008		±0,185

Исправленные характеристики анализаторов с использованием калибровочного набора N4691D при уров не выходной мощности минус 10 дБм

Диапазон частот	Направленность, дБ	Согласование источника, дБ	Согласование нагрузки, дБ	Неравномерность коэффициента отражения, дБ	Неравномерность коэффициента передачи, дБ
Диапазон частот	Направленность, дБ	Согласование источника, дБ	Согласование нагрузки, дБ	Амплитуда, дБ	Амплитуда, дБ
от 0,009 до 10 МГц включ.	46	41	38	±0,050	±0,081
св. 10 до 500 МГц включ.	46	41	40	±0,050	±0,056
св. 0,5 до 2,0 ГГц включ.	47	47	46	±0,002	±0,026
св. 2 до 8 ГГц включ.	46	45	44	±0,030	±0,042
св. 8 до 20 ГГц включ.	43	42	40	±0,040	±0,064

1) дБм - дБ относительно 1 мВт;

2) Системный динамический диапазон - разность между максимальной мощностью источника сигнала и средним значением уровня шумов приемника при подключении к измерительным портам согласованной нагрузки, полосе пропускания фильтра ПЧ 10 Гц, без усреднения, при выполнении калибровки на изоляцию. Не включает эффектов перекрестных помех.

3) ПЧ — промежуточная частота;

4) СКЗ — среднее квадратическое значение._

Таблица 6 - Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения и передачи в диапазоне частот анализаторов M9800A, M9801A, M9802A, M9803A, M9804A

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85032F при уровне выходной мощности минус 10 дБм1)
Значение модуля коэффициента отражения	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
Значение модуля коэффициента отражения	от 0,009 до 50 МГц включ.	св. 0,05 до 3,00 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 9 ГГ ц включ.
0	±0,0042	±0,0056	±0,0106	±0,0136
0,1	±0,0047	±0,0063	±0,0115	±0,0149
0,2	±0,0054	±0,0071	±0,0126	±0,0164
0,4	±0,0073	±0,0094	±0,0158	±0,0206
0,6	±0,0099	±0,0124	±0,0203	±0,0262
0,8	±0,0132	±0,0163	±0,0260	±0,0333
1	±0,0172	±0,0209	±0,0330	±0,0418

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85032F при уровне выходной мощности минус 10 дБм
Значение модуля коэффициента передачи, дБ	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
Значение модуля коэффициента передачи, дБ	от 0,009 до 50,000 МГц включ.	св. 0,05 до 3,00 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 9 ГГ ц включ.
10	±0,125	±0,059	±0,102	±0,112
0	±0,104	±0,038	±0,082	±0,099
-10	±0,109	±0,043	±0,085	±0,102
-20	±0,112	±0,046	±0,089	±0,105
-30	±0,115	±0,050	±0,092	±0,108
-40	±0,119	±0,053	±0,095	±0,111
-50	±0,129	±0,606	±0,103	±0,120
-60	±0,188	±0,104	±0,146	±0,162
-70	±0,330	±0,147	±0,189	±0,205
-80	±0,817	±0,192	±0,234	±0,251
-90	±2,273	±0,250	±0,289	±0,317
-100	±5,758	±0,395	±0,424	±0,516
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,009 до 50,000 МГц включ.	св. 0,05 до 3,00 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 9 ГГ ц включ.
10	±0,786	±0,348	±0,636	±0,748
0	±0,689	±0,251	±0,539	±0,651
-10	±0,710	±0,271	±0,553	±0,662
-20	±0,731	±0,292	±0,573	±0,682
-30	±0,752	±0,313	±0,594	±0,703
-40	±0,775	±0,334	±0,615	±0,724
-50	±0,846	±0,390	±0,671	±0,780
-60	±1,239	±0,677	±0,958	±1,067
-70	±2,207	±0,967	±1,248	±1,357
-80	±5,652	±1,269	±1,548	±1,667
-90	±17,403	±1,660	±1,925	±2,116
-100	±70,103	±2,653	±2,855	±3,502

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85052D при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 0,009 до	cв. 0,05 до	св. 2 до	св. 8 до
	50,000 МГц включ.	2,00 ГГц включ.	8 ГГц включ.	20 ГГц включ.
0	±0,009	±0,009	±0,014	±0,017
0,1	±0,009	±0,009	±0,014	±0,018
0,2	±0,010	±0,010	±0,015	±0,019
0,4	±0,012	±0,012	±0,019	±0,025
0,6	±0,015	±0,015	±0,025	±0,033
0,8	±0,020	±0,019	±0,034	±0,044
1	±0,025	±0,025	±0,044	±0,059
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,009 до	cв. 0,05 до	св. 2 до	св. 8 до
	50 МГц включ.	2,00 ГГц включ.	8 ГГц включ.	20 ГГц включ.
0,01	±53,925	±53,869	±180,000	±180,000
0,02	±23,954	±23,918	±40,495	±55,670
0,05	±9,488	±9,455	±15,235	±19,532
0,1	±4,870	±4,837	±7,755	±9,899
0,2	±2,630	±2,597	±4,190	±5,364
0,4	±1,628	±1,595	±2,655	±2,435
0,6	±1,399	±1,366	±2,360	±3,084
0,8	±1,365	±1,332	±2,376	±3,127
1	±1,408	±1,375	±2,516	±3,328
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85052D при уровне выходной
мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента передачи,	амплитуды коэффициента передачи, дБ
дБ	от 0,009 до	cв. 0,05 до	св. 2 до	св. 8 до
	50,000 МГц включ.	2,00 ГГц включ.	8 ГГц включ.	20 ГГц включ.
10	±0,174	±0,064	±0,138	±0,227
0	±0,154	±0,043	±0,117	±0,207
-10	±0,158	±0,047	±0,119	±0,207
-20	±0,161	±0,050	±0,122	±0,210
-30	±0,164	±0,054	±0,125	±0,213
-40	±0,167	±0,057	±0,129	±0,217
-50	±0,177	±0,065	±0,137	±0,225
-60	±0,232	±0,108	±0,180	±0,267
-70	±0,362	±0,151	±0,223	±0,310
-80	±0,832	±0,196	±0,268	±0,360
-90	±2,278	±0,254	±0,333	±0,466
-100	±5,759	±0,397	±0,527	±0,884

Значение модуля коэффициента передачи, дБ	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
Значение модуля коэффициента передачи, дБ	от 0,009 до 50,000 МГц включ.	св. 0,05 до 2,00 ГГ ц включ.	св. 2 до 8 ГГц включ.	св. 8 до 20 ГГц включ.
10	±1,117	±0,379	±0,872	±1,478
0	±1,020	±0,282	±0,775	±1,381
-10	±1,037	±0,298	±0,779	±1,372
-20	±1,057	±0,319	±0,798	±1,389
-30	±1,078	±0,340	±0,818	±1,411
-40	±1,101	±0,361	±0,840	±1,432
-50	±1,168	±0,417	±0,896	±1,488
-60	±1,539	±0,704	±1,183	±1,775
-70	±2,427	±0,994	±1,473	±2,070
-80	±5,759	±1,296	±1,781	±2,414
-90	±17,446	±1,685	±2,223	±3,146
-100	±70,146	±2,672	±3,577	±6,144

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N4691D при уровне выходной мощности минус 10 дБм

Значение модуля коэффициента отраже-	Пределы допускаемой абсолютной погрешности амплитуды коэффициента отражения, дБ				измерений
ния	от 0,009 до 10,000 МГц включ.	cв. 0,01 до 0,50 ГГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2 до 8 ГГц включ.	св. 8 до 20 ГГц включ.
0	±0,006	±0,006	±0,005	±0,006	±0,008
0,1	±0,007	±0,007	±0,006	±0,007	±0,008
0,2	±0,008	±0,008	±0,006	±0,007	±0,010
0,4	±0,010	±0,010	±0,007	±0,009	±0,012
0,6	±0,014	±0,013	±0,009	±0,011	±0,016
0,8	±0,018	±0,017	±0,011	±0,014	±0,019
1	±0,022	±0,022	±0,013	±0,017	±0,024
Значение модуля коэффициента отраже-	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,009 до	cв. 0,01 до	св. 0,5 до	св. 2 до	св. 8 до
	10,000 МГц	0,50 ГГц	2,0 ГГц	8 ГГц	20 ГГц
	включ.	включ.	включ.	включ.	включ.
0,01	±31,365	±31,326	±27,509	±32,658	±50,594
0,02	±15,353	±15,319	±13,496	±15,846	±22,982
0,05	±6,395	±6,362	±5,521	±6,494	±9,273
0,1	±3,468	±3,435	±2,898	±3,433	±4,872
0,2	±2,041	±2,008	±1,602	±1,927	±2,714
0,4	±1,399	±1,366	±0,987	±1,218	±1,703
0,6	±1,250	±1,217	±0,814	±1,024	±1,428
0,8	±1,226	±1,193	±0,751	±0,960	±1,338
1	±1,251	±1,218	±0,733	±0,947	±1,321

Пределы допускаемой абсолютной диапазоне частот с использованием мощности минус 10 дБм		погрешности измерений коэффициентов передачи в калибровочного набора N4691D при уровне выходной
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
дБ	от 0,009 до 10,000 МГц включ.	св. 0,01 до 0,50 ГГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2 до 8 ГГц включ.	св. 8 до 20 ГГц включ.
10	±0,120	±0,090	±0,059	±0,078	±0,104
0	±0,100	±0,069	±0,038	±0,057	±0,084
-10	±0,102	±0,073	±0,043	±0,062	±0,087
-20	±0,105	±0,076	±0,046	±0,065	±0,090
-30	±0,109	±0,079	±0,049	±0,068	±0,093
-40	±0,112	±0,082	±0,053	±0,071	±0,096
-50	±0,123	±0,091	±0,061	±0,080	±0,105
-60	±0,182	±0,134	±0,104	±0,123	±0,148
-70	±0,326	±0,177	±0,147	±0,166	±0,192
-80	±0,815	±0,221	±0,192	±0,212	±0,246
-90	±2,273	±0,277	±0,250	±0,282	±0,373
-100	±5,758	±0,415	±0,394	±0,493	±0,837
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,009 до 10,000 МГц включ.	св. 0,01 до 0,50 ГГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2 до 8 ГГц включ.	св. 8 до 20 ГГц включ.
10	±0,756	±0,554	±0,347	±0,474	±0,650
0	±0,659	±0,457	±0,250	±0,377	±0,553
-10	±0,666	±0,469	±0,270	±0,394	±0,562
-20	±0,686	±0,490	±0,291	±0,415	±0,582
-30	±0,707	±0,511	±0,312	±0,436	±0,603
-40	±0,730	±0,532	±0,333	±0,457	±0,624
-50	±0,802	±0,588	±0,389	±0,513	±0,680
-60	±1,198	±0,878	±0,676	±0,800	±0,968
-70	±2,179	±1,164	±0,966	±1,091	±1,266
-80	±5,639	±1,465	±1,268	±1,404	±1,636
-90	±17,398	±1,846	±1,659	±1,875	±2,504
-100	±70,097	±2,794	±2,652	±3,338	±5,799

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7550A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 0,009 до	св. 0,05 до	св. 3 до
	50,000 МГц включ.	3,00 ГГц включ.	4 ГГц включ.
0	±0,009	±0,017	±0,017
0,1	±0,010	±0,019	±0,019
0,2	±0,013	±0,021	±0,021
0,4	±0,018	±0,029	±0,029
0,6	±0,024	±0,038	±0,038
0,8	±0,031	±0,051	±0,051
1	±0,040	±0,065	±0,065
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,009 до	св. 0,05 до	св. 3 до
	50,000 МГц включ.	3,00 ГГц включ.	4 ГГц включ.
0,01	±55,385	±180,000	±180,000
0,02	±24,882	±55,796	±32,391
0,05	±10,345	±20,045	±20,045
0,1	±5,718	±10,514	±10,514
0,2	±3,475	±6,006	±6,006
0,4	±2,472	±4,036	±4,036
0,6	±2,243	±3,621	±3,621
0,8	±2,208	±3,596	±3,596
1	±2,251	±3,726	±3,726
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7550A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погр амплитуды коэффициента пер		юшности измерений зедачи, дБ
дБ	от 0,009 до	св. 0,05 до	св. 3 до
	50,000 МГц включ.	3,00 ГГц включ.	4 ГГц включ.
10	±0,216	±0,194	±0,211
0	±0,196	±0,174	±0,191
-10	±0,199	±0,171	±0,188
-20	±0,203	±0,174	±0,190
-30	±0,206	±0,177	±0,194
-40	±0,209	±0,180	±0,197
-50	±0,219	±0,188	±0,205
-60	±0,271	±0,231	±0,247
-70	±0,392	±0,273	±0,290
-80	±0,846	±0,317	±0,333
-90	±2,283	±0,369	±0,385
-100	±5,760	±0,488	±0,501

Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,009 до 50,000 МГц включ.	св. 0,05 до 3,00 ГГц включ.	св. 3 до 4 ГГц включ.
10	±1,403	±1,255	±1,367
0	±1,305	±1,157	±1 ,269
-10	±1,318	±1,128	±1 ,240
-20	±1,338	±1,144	±1,256
-30	±1,359	±1,165	±1 ,277
-40	±1,381	±1,186	±1,298
-50	±1,446	±1,242	±1,354
-60	±1,805	±1,529	±1,641
-70	±2,636	±1,818	±1,930
-80	±5,864	±2,115	±2,227
-90	±17,489	±2,473	±2,582
-100	±70,188	±3,302	±3,394
Пределы допускаемой абсолютной погрешности измерений коэфф			ициентов отражения в
диапазоне частот с использованием калибровочного набора N7551A при уровне выходной мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 0,009 до 50,000 МГц включ.	св. 0,05 до 3,00 ГГц включ.	св. 3,0 до 6,5 ГГц включ.
0	±0,009	±0,017	±0,017
0,1	±0,010	±0,019	±0,019
0,2	±0,013	±0,021	±0,023
0,4	±0,018	±0,029	±0,031
0,6	±0,024	±0,038	±0,042
0,8	±0,031	±0,051	±0,055
1	±0,040	±0,065	±0,071
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,009 до 50,000 МГц включ.	св. 0,05 до 3,00 ГГц включ.	св. 3,0 до 6,5 ГГц включ.
0,01	±55,385	±180,000	±180,000
0,02	±24,882	±55,796	±56,398
0,05	±10,345	±20,045	±20,403
0,1	±5,718	±10,514	±10,856
0,2	±3,475	±6,006	±6,343
0,4	±2,472	±4,036	±4,372
0,6	±2,243	±3,621	±3,958
0,8	±2,208	±3,596	±3,932
1	±2,251	±3,726	±4,062

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N755^ при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
дБ	от 0,009 до		св. 0,05 до			св. 3,0 до
	50,000 МГц включ.		3,00 ГГц включ.		6,5 ГГц включ.
10	±0,216		±0,194			±0,261
0	±0,196		±0,174			±0,240
-10	±0,199		±0,171			±0,238
-20	±0,203		±0,174			±0,240
-30	±0,206		±0,177			±0,242
-40	±0,209		±0,180			±0,245
-50	±0,219		±0,188			±0,254
-60	±0,271		±0,231			±0,297
-70	±0,392		±0,273			±0,339
-80	±0,846		±0,317			±0,382
-90	±2,283		±0,369			±0,432
-100	±5,760		±0,488			±0,542
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,009 до		св. 0,05 до			св. 3,0 до
	50,000 МГц включ.		3,00 ГГц включ.		6,5 ГГц включ.
10	±1,403		±1,255			±1,703
0	±1,305		±1,157			±1,605
-10	±1,318		±1,128			±1,576
-20	±1,338		±1,144			±1,592
-30	±1,359		±1,165			±1,613
-40	±1,381		±1,186			±1,634
-50	±1,446		±1,242			±1,690
-60	±1,805		±1,529			±1,977
-70	±2,636		±1,818			±2,266
-80	±5,864		±2,115			±2,562
-90	±17,489		±2,473			±2,910
-100	±70,188		±3,302			±3,677
Пределы допускаемой абсолютной погрешности измерений коэфф диапазоне частот с использованием калибровочного набора N7552^					ициентов отражения в \ при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента отраже-	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 0,009 до 50,000 МГц включ.	св. 0,05 до 3,00 ГГц включ.		св. 3 до 6 ГГц включ.		св. 6 до 9 ГГц включ.
0	±0,009		±0,017	±0,017		±0,017
0,1	±0,010		±0,019	±0,019		±0,020
0,2	±0,013		±0,021	±0,023		±0,023
0,4	±0,018		±0,029	±0,031		±0,032
0,6	±0,024		±0,038	±0,042		±0,043
0,8	±0,031		±0,051	±0,055		±0,056
1	±0,040		±0,065	±0,071		±0,072

Продолжение таблицы 6
Значение модуля ко-	Пределы допускаемой абсолютной погрешности измерений фазы

эффициента отраже-		коэффициента	отражения, градус
ния	от 0,009 до 50,000 МГц включ.	св. 0,05 до 3,00 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 9 ГГц включ.
0,01	±55,385	±180,000	±180,000	±180,000
0,02	±24,882	±55,796	±56,398	±57,748
0,05	±10,345	±20,045	±20,403	±20,735
0,1	±5,718	±10,514	±10,856	±11,030
0,2	±3,475	±6,006	±6,343	±6,445
0,4	±2,472	±4,036	±4,372	±4,442
0,6	±2,243	±3,621	±3,958	±4,018
0,8	±2,208	±3,596	±3,932	±3,989
1	±2,251	±3,726	±4,062	±4,119
Пределы допускаемой	абсолютной погрешности измерений коэффициентов передачи в
диапазоне частот с использованием калибровочного набора N7552A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
дБ	от 0,009 до 50,000 МГц включ.	св. 0,05 до 3,00 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 9 ГГц включ.
10	±0,216	±0,194	±0,261	±0,264
0	±0,196	±0,174	±0,240	±0,243
-10	±0,199	±0,171	±0,238	±0,241
-20	±0,203	±0,174	±0,240	±0,243
-30	±0,206	±0,177	±0,243	±0,246
-40	±0,209	±0,180	±0,246	±0,249
-50	±0,219	±0,188	±0,255	±0,257
-60	±0,271	±0,231	±0,297	±0,300
-70	±0,392	±0,273	±0,339	±0,342
-80	±0,846	±0,317	±0,382	±0,386
-90	±2,283	±0,369	±0,432	±0,444
-100	±5,760	±0,488	±0,542	±0,610
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,009 до 50,000 МГц включ.	св. 0,05 до 3,00 ГГц включ.	св. 3 до 6 ГГц включ.	св. 6 до 9 ГГц включ.
10	±0,264	±1,255	±1,703	±1,723
0	±0,243	±1,157	±1,605	±1,625
-10	±0,241	±1,128	±1,576	±1,596
-20	±0,243	±1,144	±1,592	±1,612
-30	±0,246	±1,165	±1,613	±1,633
-40	±0,249	±1,186	±1,634	±1,654
-50	±0,257	±1,242	±1,690	±1,710
-60	±0,300	±1,529	±1,977	±1,997
-70	±0,342	±1,818	±2,266	±2,286
-80	±0,386	±2,115	±2,562	±2,589
-90	±0,444	±2,473	±2,910	±2,991
-100	±0,610	±3,302	±3,677	±4,158

Продолжение таблицы 6

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7553A при уровне выходной мощности минус 10 дБм_

Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента отраже-	амплитуды коэффициента отражения, дБ
ния	от 0,009 до 50,000 МГц включ.	св. 0,05 до 2,00 ГГц включ.		св. 2 до 8 ГГц включ.		св. 8 до 14 ГГц включ.
0	±0,009	±0,016		±0,017		±0,017
0,1	±0,010	±0,018		±0,019		±0,021
0,2	±0,013	±0,021		±0,023		±0,025
0,4	±0,018	±0,028		±0,031		±0,036
0,6	±0,024	±0,038		±0,042		±0,050
0,8	±0,031	±0,050		±0,055		±0,068
1	±0,040	±0,065		±0,071		±0,089
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений фазы
эффициента отраже-		коэффициента отражения, градус
ния	от 0,009 до 50,000 МГц включ.	св. 0,05 до 2,00 ГГц включ.		св. 2 до 8 ГГц включ.		св. 8 до 14 ГГц включ.
0,01	±55,443	±180,000		±180,000		±180,000
0,02	±24,880	±54,664		±56,396		±58,661
0,05	±10,344	±19,753		±20,401		±21,265
0,1	±5,717	±10,360		±10,855		±11,559
0,2	±3,474	±5,915		±6,342		±7,015
0,4	±2,471	±3,974		±4,371		±5,104
0,6	±2,242	±3,567		±3,957		±4,774
0,8	±2,208	±3,545		±3,931		±4,840
1	±2,251	±3,676		±4,062		±5,064
Пределы допускаемой	абсолютной погрешности измерений коэффициентов передачи в
диапазоне частот с использованием калибровочного набора N7553A при уровне выходной
мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента переда-	амплитуды коэффициента передачи, дБ
чи, дБ	от 0,009 до 50,000 МГц включ.	св. 0,05 до 2,00 ГГц включ.	св. 2 до 8 ГГц включ.		св. 8 до 14 ГГц включ.
10	±0,216	±0,192		±0,261		±0,338
0	±0,196	±0,172		±0,240		±0,318
-10	±0,199	±0,169		±0,238		±0,311
-20	±0,203	±0,171		±0,240		±0,313
-30	±0,206	±0,174		±0,243		±0,316
-40	±0,209	±0,177		±0,246		±0,319
-50	±0,219	±0,186		±0,255		±0,327
-60	±0,271	±0,228		±0,297		±0,369
-70	±0,392	±0,271		±0,339		±0,411
-80	±0,846	±0,314		±0,383		±0,454
-90	±2,283	±0,367		±0,441		±0,513
-100	±5,760	±0,486		±0,608		±0,690

Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений фазы
эффициента переда-			коэффициента передачи, градус
чи, дБ	от 0,009 до 50,000 МГц включ.	св. 0,05 до 2,00 ГГц включ.		св. 2 до 8 ГГц включ.		св. 8 до 14 ГГц включ.
10	±1,403		±1,237		±1,703		±2,230
0	±1,305		±1,140		±1,605		±2,132
-10	±1,318		±1,111		±1,576		±2,073
-20	±1,338		±1,127		±1,592		±2,086
-30	±1,359		±1,147		±1,613		±2,106
-40	±1,381		±1,169		±1,634		±2,128
-50	±1,446		±1,224		±1,690		±2,183
-60	±1,805		±1,511		±1,977		±2,470
-70	±2,636		±1,800		±2,267		±2,760
-80	±5,864		±2,098		±2,569		±3,064
-90	±17,489		±2,456		±2,972		±3,475
-100	±70,188		±3,288		±4,143		±4,734
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в
диапазоне частот с использованием калибровочного набора ^554А при уровне выходной
мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента отраже-	амплитуды коэффициента отражения, дБ
ния	от 0,009 до 50,000 МГц включ.		св. 0,05 до 2,00 ГГц включ.		св. 2 до 8 ГГц включ.		св. 8 до 18 ГГц включ.
0	±0,009		±0,016		±0,017		±0,017
0,1	±0,010		±0,019		±0,019		±0,021
0,2	±0,013		±0,021		±0,023		±0,025
0,4	±0,018		±0,028		±0,031		±0,036
0,6	±0,024		±0,038		±0,042		±0,051
0,8	±0,031		±0,050		±0,055		±0,068
1	±0,040		±0,065		±0,071		±0,089
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений фазы
эффициента отраже-			коэффициента от		ражения, градус
ния	от 0,009 до 50,000 МГц включ.		св. 0,05 до 2,00 ГГц включ.		св. 2 до 8 ГГц включ.		св. 8 до 18 ГГц включ.
0,01	±55,385		±180,000		±180,000		±180,000
0,02	±24,882		±54,666		±56,398		±58,664
0,05	±10,345		±19,754		±20,403		±21,267
0,1	±5,718		±10,362		±10,856		±11,560
0,2	±3,475		±5,916		±6,343		±7,017
0,4	±2,472		±3,975		±4,372		±5,105
0,6	±2,243		±3,568		±3,958		±4,775
0,8	±2,208		±3,545		±3,932		±4,841
1	±2,251		±3,676		±4,062		±5,064

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7554A при уровне выходной мощности минус 10 дБм

Значение модуля коэффи	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
циента передачи, дБ	от 0,009 до 50,000 МГц включ.	св. 0,05 до 2,00 ГГ ц включ.	св. 2 до 8 ГГц включ.	св. 8 до 18 ГГц включ.
10	±0,216	±0,192	±0,261	±0,356
0	±0,196	±0,172	±0,240	±0,333
-10	±0,199	±0,169	±0,238	±0,326
-20	±0,203	±0,171	±0,240	±0,328
-30	±0,206	±0,174	±0,243	±0,331
-40	±0,209	±0,177	±0,246	±0,334
-50	±0,219	±0,186	±0,255	±0,342
-60	±0,271	±0,228	±0,297	±0,384
-70	±0,392	±0,271	±0,339	±0,426
-80	±0,846	±0,314	±0,383	±0,474
-90	±2,283	±0,367	±0,441	±0,566
-100	±5,760	±0,486	±0,608	±0,942
Значение модуля коэффи	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
циента пере	от 0,009 до	св. 0,05 до	св. 2 до 8 ГГц	св. 8 до 18 ГГц
дачи, дБ	50,000 МГц включ.	2,00 ГГ ц включ.	включ.	включ.
10	±1,403	±1,237	±1,703	±2,335
0	±1,305	±1,140	±1,605	±2,238
-10	±1,318	±1,111	±1,576	±2,179
-20	±1,338	±1,127	±1,592	±2,192
-30	±1,359	±1,147	±1,613	±2,212
-40	±1,381	±1,169	±1,634	±2,233
-50	±1,446	±1,224	±1,69	±2,289
-60	±1,805	±1,511	±1,977	±2,576
-70	±2,636	±1,800	±2,267	±2,869
-80	±5,864	±2,098	±2,569	±3,200
-90	±17,489	±2,456	±2,972	±3,845
-100	±70,188	±3,288	±4,143	±6,568

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7555A при уровне выходной мощности минус 10 дБм

Значение модуля коэффициента отражения

Пределы допускаемой абсолютной погрешности измерений _амплитуды коэффициента отражения, дБ_

от 0,009 до

50,000 МГц включ.

св. 0,05 до

2,00 ГГц включ.

св. 2 до 8 ГГц включ.

св. 8 до 20 ГГц включ.

0,1

0,2

0,4

0,6

0,8

±0,009

±0,01

±0,013

±0,018

±0,024

±0,031

±0,04

±0,016

±0,019

±0,021

±0,028

±0,038

±0,05

±0,065

±0,017

±0,019

±0,023

±0,031

±0,042

±0,055

±0,071

±0,017

±0,021

±0,026

±0,039

±0,056

±0,076

±0,1

Значение модуля коэффициента отраже-	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,009 до 50,000 МГц включ.	cв. 0,05 до 2,00 ГГц включ.	св. 2 до 8 ГГц включ.	св. 8 до 20 ГГц включ.
0,01	±55,385	±180,000	±180,000	±180,000
0,02	±24,882	±54,666	±56,398	±59,336
0,05	±10,345	±19,754	±20,403	±21,648
0,1	±5,718	±10,362	±10,856	±11,936
0,2	±3,475	±5,916	±6,343	±7,416
0,4	±2,472	±3,975	±4,372	±5,559
0,6	±2,243	±3,568	±3,958	±5,284
0,8	±2,208	±3,545	±3,932	±5,406
1	±2,251	±3,676	±4,062	±5,686
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7555A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
дБ	от 0,009 до 50,000 МГц включ.	св. 0,05 до 2,00 ГГц включ.	св. 2 до 8 ГГц включ.	св. 8 до 20 ГГц включ.
10	±0,216	±0,192	±0,261	±0,406
0	±0,196	±0,172	±0,240	±0,386
-10	±0,199	±0,169	±0,238	±0,376
-20	±0,203	±0,171	±0,240	±0,378
-30	±0,206	±0,174	±0,243	±0,381
-40	±0,209	±0,177	±0,246	±0,384
-50	±0,219	±0,186	±0,255	±0,392
-60	±0,271	±0,228	±0,297	±0,433
-70	±0,392	±0,271	±0,339	±0,475
-80	±0,846	±0,314	±0,383	±0,522
-90	±2,283	±0,367	±0,441	±0,609
-100	±5,760	±0,486	±0,608	±0,969
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,009 до 50,000 МГц включ.	св. 0,05 до 2,00 ГГц включ.	св. 2 до 8 ГГц включ.	св. 8 до 20 ГГц включ.
10	±1,403	±1,237	±1,703	±2,70
0	±1,305	±1,14	±1,605	±2,602
-10	±1,318	±1,111	±1,576	±2,522
-20	±1,338	±1,127	±1,592	±2,533
-30	±1,359	±1,147	±1,613	±2,553
-40	±1,381	±1,169	±1,634	±2,574
-50	±1,446	±1,224	±1,690	±2,630
-60	±1,805	±1,511	±1,977	±2,917
-70	±2,636	±1,800	±2,267	±3,210
-80	±5,864	±2,098	±2,569	±3,537
-90	±17,489	±2,456	±2,972	±4,154
-100	±70,188	±3,288	±4,143	±6,769

Продолжение таблицы 6_

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85054B при уровне выходной мощности минус 10 дБм

Значение модуля коэффициента отраже-	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 0,009 до 500,000 МГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2 до 6 ГГц включ.	св. 6 до 18 ГГц включ.
0	±0,005	±0,005	±0,009	±0,009
0,1	±0,005	±0,005	±0,009	±0,010
0,2	±0,006	±0,006	±0,010	±0,011
0,4	±0,007	±0,007	±0,012	±0,015
0,6	±0,009	±0,009	±0,016	±0,021
0,8	±0,011	±0,011	±0,021	±0,029
1	±0,014	±0,014	±0,027	±0,038
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,009 до 500 МГц включ.	св, 0,5 до 2 ГГц включ.	св. 2 до 6 ГГц включ.	св. 6 до 18 ГГц включ.
0,01	±27,315	±27,277	±58,750	±64,276
±0,02	±13,388	±13,354	±25,440	±26,985
±0,05	±5,459	±5,426	±10,054	±10,714
±0,1	±2,855	±2,822	±5,168	±5,595
±0,2	±1,576	±1,543	±2,803	±3,154
±0,4	±0,985	±0,952	±1,751	±2,142
±0,6	±0,834	±0,801	±1,517	±1,991
±0,8	±0,793	±0,760	±1,488	±2,055
±1	±0,796	±0,763	±1,541	±2,205

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85054B при уровне выходной мощности минус 10 дБм

Значение модуля коэффициента передачи, дБ

Пределы допускаемой абсолютной погрешности измерений амплитуды _коэффициента передачи, дБ

от 0,009 до

500,000 МГц включ.

св, 0,5 до

2,0 ГГц включ.

св. 2 до 6 ГГц включ.

св. 6 до 18 ГГц включ.

-100

-90

-80

-70

-60

-50

-40

-30

-20

-10

±5,757

±2,271

±0,811

±0,316

±0,169

±0,108

±0,097

±0,094

±0,091

±0,087

±0,083

±0,103

±0,388

±0,242

±0,184

±0,139

±0,095

±0,052

±0,044

±0,040

±0,037

±0,034

±0,029

±0,050

±0,419

±0,282

±0,227

±0,182

±0,139

±0,096

±0,088

±0,085

±0,081

±0,078

±0,074

±0,095

±0,855

±0,411

±0,295

±0,242

±0,199

±0,156

±0,148

±0,144

±0,141

±0,138

±0,135

±0,155

Значение мо	Пределы допускаемой абсолютной погрешности измерений фазы
дуля коэффи			коэффициента передачи, градус
циента пере	от 0,009 до		св, 0,5 до			св. 2 до		св. 6 до
дачи, дБ	500 МГц включ.		2 ГГц включ.		6 ГГц включ.		18 ГГц включ.
-100	±70,085			±2,613		±2,822		±5,935
-90	±17,387			±1,607		±1,882		±2,769
-80	±5,611			±1,212		±1,503		±1,966
-70	±2,120			±0,909		±1,202		±1,610
-60	±1,113			±0,620		±0,913		±1,314
-50	±0,708			±0,332		±0,626		±1,026
-40	±0,634			±0,277		±0,570		±0,970
-30	±0,611			±0,256		±0,549		±0,949
-20	±0,589			±0,235		±0,528		±0,928
-10	±0,568			±0,213		±0,507		±0,908
0	±0,547			±0,192		±0,491		±0,895
10	±0,644			±0,289		±0,588		±0,992
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в
диапазоне частот с использованием калибровочного					набора 85054D при уровне выходной
мощности минус 10 дБм
Значение модуля ко-		Пределы допускаемой абсолютной погрешности измерений
эффициента отраже-			амплитуды коэффициента отражения, дБ
ния		от 0,009 до 500,000 МГц включ.		св, 0,5 до 2,0 ГГц включ.		св. 2 до 6 ГГц включ.		св. 6 до 18 ГГц включ.
0		±0,011		±0,011		±0,016		±0,021
±0,1		±0,011		±0,011		±0,017		±0,022
±0,2		±0,012		±0,012		±0,018		±0,024
±0,4		±0,014		±0,014		±0,022		±0,030
±0,6		±0,017		±0,017		±0,027		±0,038
±0,8		±0,021		±0,021		±0,034		±0,050
±1		±0,026		±0,026		±0,043		±0,065
Значение модуля ко		Пределы допускаемой абсолютной погрешности измерений фазы
эффициента отраже-				коэффициента отражения, градус
ния		от 0,009 до 500,000 МГц включ.		св, 0,5 до 2,0 ГГц включ.		св. 2 до 6 ГГц включ.		св. 6 до 18 ГГц включ.
0,01		±180,000		±180,000		±180,000		±180,000
±0,02		±32,195		±32,156		±55,635		±180,000
±0,05		±12,475		±12,441		±19,484		±25,352
±0,1		±6,361		±6,328		±9,810		±12,727
±0,2		±3,383		±3,350		±5,191		±6,840
±0,4		±1,998		±1,965		±3,094		±4,246
±0,6		±1,629		±1,595		±2,574		±3,669
±0,8		±1,513		±1,480		±2,449		±3,595
±1		±1,500		±1,467		±2,481		±3,723

Пределы допускаемой абсолютной погрешности			измерений коэффициентов передачи в
диапазоне частот с использованием калибровочного набора 85054D при уровне выходной
мощности минус 10 дБм
Значение мо	Пределы допускаемой абсолютной погрешности измерений амплитуды
дуля коэффи		коэффициента передачи, дБ
циента передачи, дБ	от 0,009 до 500,000 МГц включ.	cв, 0,5 до 2,0 ГГц включ.	св. 2 до 6 ГГц включ.	св. 6 до 18 ГГц включ.
-100	±5,759	±0,400	±0,447	±0,892
-90	±2,278	±0,258	±0,318	±0,480
-80	±0,833	±0,201	±0,264	±0,377
-70	±0,364	±0,156	±0,220	±0,328
-60	±0,236	±0,113	±0,177	±0,285
-50	±0,181	±0,070	±0,135	±0,242
-40	±0,171	±0,062	±0,126	±0,234
-30	±0,168	±0,058	±0,123	±0,231
-20	±0,165	±0,055	±0,120	±0,228
-10	±0,161	±0,052	±0,117	±0,225
0	±0,157	±0,048	±0,115	±0,226
10	±0,178	±0,069	±0,135	±0,246
Значение мо	Пределы допускаемой абсолютной погрешности измерений фазы
дуля коэффи		коэффициента передачи, градус
циента передачи, дБ	от 0,009 до 500,000 МГц включ.	cв, 0,5 до 2,0 ГГц включ.	св. 2 до 6 ГГц включ.	св. 6 до 18 ГГц включ.
-100	±70,150	±2,696	±3,017	±6,204
-90	±17,450	±1,718	±2,128	±3,249
-80	±5,769	±1,331	±1,759	±2,533
-70	±2,448	±1,029	±1,460	±2,192
-60	±1,565	±0,739	±1,170	±1,898
-50	±1,195	±0,452	±0,883	±1,610
-40	±1,129	±0,396	±0,828	±1,554
-30	±1,106	±0,375	±0,807	±1,533
-20	±1,085	±0,354	±0,786	±1,512
-10	±1,064	±0,333	±0,766	±1,495
0	±1,048	±0,317	±0,763	±1,510
10	±1,145	±0,414	±0,860	±1,608
1) дБм - дБ относительно 1 мВт.

Таблица 7 - Метрологические характеристики анализаторов моделей M9800A, M9801A, M9802A, M9803A, M9804A, M9805A при работе в режиме анализатора спектра (характеристики при работе в режиме анализатора спектра (при установленном аппаратном обеспечении анализатора спектра 09x совместно с ПО S95090A))_

Наименование характеристики	Значение
Диапазон рабочих частот моделей анализатора, кГц М9800А М9801А М9802А М9803А М9804А	от 9 до 4,5 106 от 9 до 6,5 106 от 9 до 9,0 106 от 9 до 14,0106 от 9 до 20,0106
Диапазон установки полосы обзора моделей анализатора, кГц М9800А М9801А М9802А М9803А М9804А	от 9 до 4,5 106 от 9 до 6,5 106 от 9 до 9,0 106 от 9 до 14,0106 от 9 до 20,0-106
Дискретность установки частоты, Гц	1
Диапазон установки количества точек измерительной трассы	от 11 до 100001
Диапазон установки ширины полосы пропускания узкополосного фильтра промежуточной частоты (RBW) с шагом 10 %, по уровню минус 3 дБ, Гц	от 10 до 3 106
Диапазон установки ширины полосы пропускания видеофильтра (VBW) с шагом 10 %, Гц	от 10 до 3 106
Тип запуска	непрерывный, однократный, групповой, вручную, внешний
Диапазон установки времени задержки запуска, с	от 0 до 3
Дискретность установки задержки запуска, с	3 10-6
Диапазон измерения уровней мощности, дБм1)	от среднего уровня собственных шумов до максимально допустимого уровня переменной высокочастотной составляющей сигнала на входе анализатора
Диапазон установки логарифмической шкалы уровня мощности, дБ/деление	от 0,001 до 500
Минимальный шаг установки логарифмической шкалы уровня мощности, дБ	0,001
Максимально допустимый уровень переменной высокочастотной составляющей сигнала на входе анализатора, дБм	27
Пределы допускаемой абсолютной погрешности измерения уровня мощности в диапазоне частот, дБ от 9 кГц до 10 МГц включ. св. 10 МГц до 20 ГГ ц включ.	±0,15 ±0,1

Наименование характеристики	Значение
Коэффициент стоячей волны по напряжению (КСВН) измерительного порта в диапазоне частот от 300 кГц до 10 МГц включ.	1,433
св. 10,0 МГц до 1,5 ГГц включ.	1,329
св. 1,5 до 3,0 ГГц включ.	1,377
св. 3,0 до 4,5 ГГц включ.	1,785
св. 4,5 до 6,5 ГГц включ.	1,785
св. 6,5 до 9,0 ГГц включ.	1,785
св. 9 до 10 ГГц включ.	1,785
св. 10 до 14 ГГц включ.	1,785
св. 14 до 16 ГГц включ.	1,785
св. 16 до 20 ГГц включ.	2,323
Средний уровень собственных шумов приёмного тракта анализатора по входу измерительного порта, в диапазоне частот, дБм/Гц2) от 9 кГц до 100 кГц включ.	-114
св. 100 до 300 кГц включ.	-125
св. 0,3 до 1,0 МГц включ.	-125
св. 1 до 10 МГц включ.	-138
св. 10 до 100 МГц включ.	-140
св. 0,1 до 4,5 ГГц включ.	-144
св. 4,5 до 6,5 ГГц включ.	-142
св. 6,5 до 9,0 ГГц включ.	-141
св. 9 до 14 ГГц включ.	-140
св. 14 до 16 ГГц включ.	-137
св. 16 до 20 ГГц включ.	-136
1) дБм - дБ относительно 1 мВт; 2) дБм/Гц - мощность на несущей частоте.

Таблица 8 - Метрологические характеристики анализаторов моделей M9805A, M9806A, M9807A, M9808A_

Наименование характеристики	Значение характеристики модели анализатора
	M9805A	M9806A	M9807A	M9808A
Нижняя граница диапазона частот, кГц	100
Верхняя граница диапазона частот, ГГ ц	26,5	32	44	53
Разрешение по частоте, Гц, не более	1
Пределы допускаемой относительной погрешности установки частоты опорного генератора	±110'6
Количество измерительных портов опция 200 опция 400 опция 600	2 4 6
Дискретность установки частоты, Гц, не более	1
Диапазон установки значений ширины фильтра промежуточной частоты приёмника, Гц	от 10 до 3 10-6 МГц
Тип коаксиального соединителя измерительного порта по ГОСТ 13317-89	тип IX, розетка (3,5 мм)	тип IX, розетка (3,5 мм)	2,4 мм, розетка	1,85 мм, розетка
Максимально допустимый уровень переменной (ВЧ) составляющей сигнала на входе измерительного порта, дБм1)	27
Максимально допустимый уровень постоянной составляющей сигнала на входе измерительного порта, В	±35

Наименование характеристики	Значение характеристики модели анализатора
	M9805A	M9806A	M9807A	M9808A
Системный динамический диапазон в диапазоне частот, дБ, не менее от 100 до 300 кГц включ.	98	98	98	98
св. 300 кГц до 1 МГц включ.	117	117	117	117
св. 1 до 10 МГц включ.	125	125	125	125
св. 10 до 50 МГц включ.	137	137	137	137
св. 50 МГц до 6,5 ГГц включ.	140	140	140	140
св. 6,5 до 8,0 ГГц включ.	138	138	138	138
св. 8 до 9 ГГц включ.	138	138	138	138
св. 9 до 16 ГГц включ.	137	137	137	137
св. 16 до 17 ГГц включ.	137	137	137	137
св. 17 до 20 ГГц включ.	132	132	132	132
св. 20 до 24 ГГц включ.	130	130	130	130
св. 24 до 25 ГГц включ.	130	130	130	130
св. 25 до 26 ГГц включ.	127	127	127	127
св. 26,0 до 26,5 ГГц включ.	127	127	127	127
св. 26,5 до 30,0 ГГц включ.	-	127	127	127
св. 30 до 32 ГГц включ.	-	122	122	122
св. 32 до 35 ГГц включ.	-	-	122	122
св. 35 до 40 ГГц включ.	-	-	122	122
св. 40 до 44 ГГц включ.	-	-	122	122
св. 44 до 45 ГГц включ.	-	-	-	122
св. 45 до 50 ГГц включ.	-	-	-	100
св. 50 до 53 ГГц включ.	-	-	-	72

Наименование характеристики	Значение характеристики модели анализатора
Наименование характеристики	М9805А	М9806А	М9807А	М9808А
Н	еисправленные характеристики
Направленность в диапазоне
частот, дБ, не менее
от 300 кГц до 1 МГц включ.	20	20	20	20
св. 1 до 3 МГц включ.	20	20	20	20
св. 3 до 10 МГц включ.	20	20	20	20
св. 10 МГц до 4 ГГц включ.	25	25	25	25
св. 4 до 6 ГГц включ.	25	25	25	25
св. 6 до 10 ГГц включ.	20	20	20	20
св. 10 до 20 ГГц включ.	15	15	15	15
св. 20,0 до 26,5 ГГц включ.	15	15	15	15
св. 26,5 до 27,0 ГГц включ.	-	15	15	15
св. 27 до 32 ГГц включ.	-	15	15	15
св. 32 до 40 ГГц включ.	-	-	15	15
св. 40 до 44 ГГц включ.	-	-	15	15
св. 44 до 50 ГГц включ.	-	-	-	15
св. 50 до 53 ГГц включ.	-	-	-	10
Согласование источника в диа-
пазоне частот, дБ, не менее
от 300 кГц до 1 МГц включ.	20	20	20	20
св. 1 до 3 МГц включ.	20	20	20	20
св. 3 до 10 МГц включ.	20	20	20	20
св. 10 МГц до 4 ГГц включ.	25	25	25	25
св. 4 до 6 ГГц включ.	25	25	25	25
св. 6 до 10 ГГц включ.	20	20	20	20
св. 10 до 20 ГГц включ.	15	15	15	15
св. 20,0 до 26,5 ГГц включ.	15	15	15	15
св. 26,5 до 27,0 ГГц включ.	-	15	15	15
св. 27 до 32 ГГц включ.	-	15	15	15
св. 32 до 40 ГГц включ.	-	-	15	15
св. 40 до 44 ГГц включ.	-	-	15	15
св. 44 до 50 ГГц включ.	-	-	-	15
св. 50 до 53 ГГц включ.	-	-	-	10

Наименование характеристики	Значение характеристики модели анализатора
Согласование нагрузки в диапа-
зоне частот, дБ, не менее
от 300 кГц до 1 МГц включ.	1	1	1	1
св. 1 до 3 МГц включ.	14	14	14	14
св. 3 до 10 МГц включ.	17	17	17	17
св. 10 МГц до 4 ГГц включ.	17	17	17	17
св. 4 до 6 ГГц включ.	12	12	12	12
св. 6 до 10 ГГц включ.	12	12	12	12
св. 10 до 20 ГГц включ.	9	9	9	9
св. 20,0 до 26,5 ГГц включ.	8	8	8	8
св. 26,5 до 27,0 ГГц включ.	-	8	8	8
св. 27 до 32 ГГц включ.	-	5	5	5
св. 32 до 40 ГГц включ.	-	-	5	5
св. 40 до 44 ГГц включ.	-	-	8	8
св. 44 до 50 ГГц включ.	-	-	-	8
св. 50 до 53 ГГц включ.	-	-	-	5
Максимальный уровень стаби-
лизированной мощности сигна-
ла на выходе измерительного
порта в диапазоне частот, дБм,
не менее
от 100 до 300 кГц включ.	-2	-2	-2	-2
св. 300 кГц до 1 МГц включ.	7	7	7	7
св. 1 до 17 ГГц включ.	10	10	10	10
св. 17 до 20 ГГц включ.	7	7	7	7
св. 20 до 24 ГГц включ.	5	5	5	5
св. 24,0 до 26,5 ГГц включ.	5	5	5	5
св. 26,5 до 30,0 ГГц включ.	-	5	5	5
св. 30 до 32 ГГц включ.	-	2	2	2
св. 32 до 44 ГГц включ.	-	-	2	2
св. 44 до 45 ГГц включ.	-	-	2	2
св. 45 до 50 ГГц включ.	-	-	-	-5
св. 50 до 53 ГГц включ.	-	-	-	-23
Минимальный уровень стаби-
лизированной мощности сигна-
ла на выходе измерительного
порта в диапазоне частот, дБм,
не более
от 100 кГц до 20 ГГц включ.		-60
св. 20 до 53 ГГц включ.		-50
Дискретность установки уровня
мощности, дБ, не более		0,01

Наименование характеристики	Значение характеристики модели анализатора
	M9805A	M9806A	M9807A	M9808A
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, при выходном уровне мощности минус 15 дБм в режиме шаговой развёртки в диапазоне частот, дБ от. 100 кГц до 10 МГц включ.	±3,0	±3,0	±3,0	±3,0
св. 10 МГц до 15 ГГц включ.	±1,5	±1,5	±1,5	±1,5
св. 15,0 до 26,5 ГГц включ.	±2,0	±2,0	±2,0	±2,0
св. 26,5 до 30,0 ГГц включ.	-	±2,0	±2,0	±2,0
св. 30 до 32 ГГц включ.	-	±2,5	±2,5	±2,5
св. 32 до 40 ГГц включ.	-	-	±2,5	±2,5
св. 40 до 44 ГГц включ.	-	-	±2,5	±2,5
св. 44 до 50 ГГц включ.	-	-	-	±2,5
св. 50 до 53 ГГц включ.	-	-	-	-
Линейность установки уровня выходной мощности относительно уровня при заданной мощности 0 дБм, в диапазоне частот, дБ, не более от. 100 кГц до 10 ГГц включ.	±0,75	±0,75	±0,75	±0,75
св. 10 до 20 ГГц включ.	±1,00	±1,00	±1,00	±1,00
св. 20,0 до 26,5 ГГц включ.	±2,00	±2,00	±2,00	±2,00
св. 26,5 до 30,0 ГГц включ.	-	±2,00	±2,00	±2,00
св. 30 до 32 ГГц включ.	-	±2,00	±2,00	±2,00
св. 32 до 40 ГГц включ.	-	-	±2,00	±2,00
св. 40 до 44 ГГц включ.	-	-	±2,00	±2,00
св. 44 до 50 ГГц включ.	-	-	-	±2,00
св. 50 до 53 ГГц включ.	-	-	-	-

Наименование характеристики	Значение характеристики модели анализатора
	М9805А	М9806А	М9807А	М9808А
Средний уровень собственных шумов приёмного тракта анализаторов по входу измерительного порта при полосе пропускания 10 Гц в диапазоне частот, дБм, не более св. 300 кГц до 1 МГц включ.	-100	-100	-100	-100
св. 1 до 10 МГц включ.	-110	-110	-110	-110
св. 10 до 50 МГц включ.	-115	-115	-115	-115
св. 50,0 МГц до 6,5 ГГц включ.	-127	-127	-127	-127
св. 6,5 до 9,0 ГГц включ.	-130	-130	-130	-130
св. 9 до 17 ГГц включ.	-128	-128	-128	-128
св. 17 до 25 ГГц включ.	-127	-127	-127	-127
св. 25 до 26 ГГц включ.	-125	-125	-125	-125
св. 26,0 до 26,5 ГГц включ.	-122	-122	-122	-122
св. 26,5 до 30,0 ГГц включ.	-	-122	-122	-122
св. 30 до 32 ГГц включ.	-	-120	-120	-120
св. 32 до 44 ГГц включ.	-	-	-120	-120
св. 44 до 45 ГГц включ.	-	-	-	-120
св. 45 до 50 ГГц включ.	-	-	-	-105
св. 50 до 53 ГГц включ.	-	-	-	-95
Компрессия усиления приёмников при входной мощности на измерительных портах плюс 27 дБм в диапазоне частот, дБ, не более от 100,0 кГц до 26,5 ГГц включ.	0,2	0,2	0,2	0,2
св. 26,5 до 32,0 ГГц включ.	-	0,2	0,2	0,2
св. 32 до 44 ГГц включ.	-	-	0,2	0,2
св. 44 до 53 ГГц включ.	-	-	-	0,2

Наименование характеристики	Значение характеристики модели анализатора
	M9805A	M9806A	M9807A	M9808A
Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности измерения амплитуды (шумы трассы) в полосе частот, дБ СКЗ3) от 100 до 300 кГц включ.	±0,0050	±0,0050	±0,0050	±0,0050
св. 300 кГц до 1 МГц включ.	±0,0030	±0,0030	±0,0030	±0,0030
св. 1 МГц до 10 ГГц включ.	±0,0015	±0,0015	±0,0015	±0,0015
св. 10 до 17 ГГц включ.	±0,0020	±0,0020	±0,0020	±0,0020
св. 17 до 26,5 ГГц включ.	±0,0030	±0,0030	±0,0030	±0,0030
св. 26,5 до 30 ГГц включ.	-	±0,0030	±0,0030	±0,0030
св. 30 до 32 ГГц включ.	-	±0,0060	±0,0060	±0,0060
св. 32 до 44 ГГц включ.	-	-	±0,0060	±0,0060
св. 44 до 45 ГГц включ.	-	-	-	±0,0060
св. 45 до 50 ГГц включ.	-	-	-	±0,0180
св. 50 до 53 ГГц включ.	-	-	-	-
Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности измерения фазы (шумы трассы) в полосе частот, градус СКЗ от 100 до 300 кГц включ.	±0,07	±0,07	±0,07	±0,07
св. 300 кГц до 1 МГц включ.	±0,03	±0,03	±0,03	±0,03
св. 1 МГц до 10 ГГц включ.	±0,02	±0,02	±0,02	±0,02
св. 10 до 17 ГГц включ.	±0,02	±0,02	±0,02	±0,02
св. 17,0 до 26,5 ГГц включ.	±0,02	±0,02	±0,02	±0,02
св. 26,5 до 30,0 ГГц включ.	-	±0,02	±0,02	±0,02
св. 30 до 32 ГГц включ.	-	±0,04	±0,04	±0,04
св. 32 до 44 ГГц включ.	-	-	±0,04	±0,04
св. 44 до 45 ГГц включ.	-	-	-	±0,04
св. 45 до 50 ГГц включ.	-	-	-	±0,18
св. 50 до 53 ГГц включ	-	-	-	-

Пределы допускаемой абсолютной погрешности измерений мощности в динамическом диапазоне, при опорном уровне минус 20 дБм в диапазоне частот от 9 кГц до 30,6 МГц включ.
Уровень мощности на входе	Амплитуда, дБ, не более	Фаза, градус, не более
измерительного порта, дБм
10	±0,222	±5,106
0	±0,041	±0,219
-10	±0,020	±0,122
-20	±0,016	±0,100
-30	±0,019	±0,121
-40	±0,022	±0,142
-50	±0,025	±0,163
-60	±0,034	±0,219
-70	±0,077	±0,505
-80	±0,120	±0,794
-90	±0,163	±1,083
-100	±0,207	±1,375
-110	±0,250	±1,669
-120	±0,294	±1,967
Пределы допускаемой абсолютной погрешности измерений мощности в динамическом диа
пазоне, при опорном уровне минус 20 дБм в диапазоне частот св. 30,6 МГц до 53 ГГц включ.
Уровень мощности на входе	Амплитуда, дБ, не более	Фаза, градус, не более
измерительного порта, дБм
10	±0,217	±5,072
0	±0,036	±0,186
-10	±0,015	±0,089
-20	±0,011	±0,067
-30	±0,014	±0,088
-40	±0,017	±0,109
-50	±0,020	±0,130
-60	±0,028	±0,185
-70	±0,072	±0,472
-80	±0,115	±0,760
-90	±0,158	±1,050
-100	±0,202	±1,341
-110	±0,245	±1,635
-120	±0,289	±1,933

Исправленные характеристики анализаторов с использованием калибровочного набора 85058B при уровне выходной мощности минус 10 дБм
	Направленность, дБ	Согласование источника, дБ	Согласование нагрузки, дБ	Неравномерность	Неравномерность
				коэффициента отра-	коэффициента пере-
Диапазон частот				жения, дБ Амплитуда, дБ	дачи, дБ Амплитуда, дБ
от 0,1 до 1,0 МГц включ.	35	34	34	±0,019	±0,302
св. 1 до 50 МГц включ.	35	34	35	±0,019	±0,065
св. 0,05 до 2,00 ГГц включ.	35	34	35	±0,019	±0,046
св. 2 до 10 ГГц включ.	41	44	41	±0,010	±0,033
св. 10 до 20 ГГц включ.	38	40	37	±0,033	±0,073
св. 20 до 35 ГГц включ.	37	41	36	±0,033	±0,122
св. 35 до 50 ГГц включ.	37	42	36	±0,020	±0,079
св. 50 до 53 ГГц включ.	34	40	33	±0,030	±0,154
Исправленные характеристики анализаторов с использованием калибровочного набора
N4694D или N4694A при уровне выходной мощности минус 10 дБм
	Направленность, дБ	Согласование источника, дБ	Согласование нагрузки, дБ	Неравномерность	Неравномерность
				коэффициента отра-	коэффициента пере-
Диапазон частот				жения, дБ Амплитуда, дБ	дачи, дБ Амплитуда, дБ
от 0,1 до 1,0 МГц включ.	41	38	34	±0,08	±0,148
св. 1 до 50 МГц включ.	41	38	37	±0,08	±0,095
св. 0,05 до 2,00 ГГц включ.	41	38	38	±0,04	±0,051
св. 2 до 10 ГГц включ.	42	39	38	±0,04	±0,065
св. 10 до 20 ГГц включ.	41	35	34	±0,05	±0,093
св. 20 до 35 ГГц включ.	40	34	32	±0,06	±0,108
св. 35 до 50 ГГц включ.	38	33	32	±0,08	±0,123
св. 50 до 53 ГГц включ.	35	30	29	±0,08	±0,166
1) дБм - дБ относительно 1 мВт; 2) Системный динамический диапазон - разность между максимальной мощностью источника
сигнала и средним значением уровня шумов приемника при подключении к измерительным
портам согласованной нагрузки, полосе пропускания фильтра ПЧ 10 Гц, без усреднения, при
выполнении калибровки на	изоляцию. Не включает эффектов перекрестных помех.
3) СКЗ - среднее квадратическое значение.

Таблица 9 - Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения и передачи в диапазоне частот анализаторов M9805A, M9806A, M9807A, M9808A_

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85058B при уровне выходной мощности минус 10 дБм1)
Значение модуля коэффициента отражения	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
	от 0,1 до	св. 1 до	св. 50 МГц до	св. 2 до
	1,0 МГц включ.	50 МГц включ.	2 ГГц включ.	10 ГГц включ.
0	±0,018	±0,018	±0,018	±0,010
0,1	±0,019	±0,019	±0,019	±0,010
0,2	±0,020	±0,020	±0,020	±0,011
0,4	±0,023	±0,023	±0,023	±0,012
0,6	±0,028	±0,028	±0,028	±0,014
0,8	±0,034	±0,034	±0,034	±0,017
1	±0,043	±0,043	±0,042	±0,019
Значение модуля коэффициента отражения	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
	св. 10 до	св. 20 до	св. 35 до	св. 50 до
	20 ГГц включ.	35 ГГц включ.	50 ГГц включ.	53 ГГц включ.
0	±0,013	±0,015	±0,015	±0,022
0,1	±0,014	±0,016	±0,016	±0,023
0,2	±0,015	±0,017	±0,017	±0,024
0,4	±0,017	±0,018	±0,019	±0,027
0,6	±0,021	±0,021	±0,022	±0,031
0,8	±0,025	±0,025	±0,026	±0,036
1	±0,030	±0,029	±0,030	±0,042
Значение модуля коэффициента отражения	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
	от 0,1 до	св. 1 до	св. 50 МГц до	св. 2 до
	1,0 МГц включ.	50 МГц включ.	2 ГГц включ.	10 ГГц включ.
0,02	±64,687	±64,687	±64,687	±28,037
0,05	±21,437	±21,437	±21,437	±10,99
0,1	±10,758	±10,758	±10,758	±5,603
0,2	±5,661	±5,661	±5,661	±2,954
0,4	±3,299	±3,299	±3,299	±1,684
0,6	±2,664	±2,664	±2,664	±1,308
0,8	±2,46	±2,46	±2,46	±1,157
1	±2,428	±2,428	±2,428	±1,095
Значение модуля коэффициента отражения	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
	св. 10 до	св. 20 до	св. 35 до	св. 50 до
	20 ГГц включ.	35 ГГц включ.	50 ГГц включ.	53 ГГц включ.
0,02	±41,042	±48,203	±49,746	±180,000
0,05	±15,49	±17,627	±18,023	±26,382
0,1	±7,899	±8,946	±9,113	±13,145
0,2	±4,204	±4,73	±4,785	±6,875
0,4	±2,448	±2,448	±2,704	±3,872
0,6	±1,938	±2,105	±2,076	±2,960
0,8	±1,742	±1,856	±1,811	±2,570
1	±1,67	±1,749	±1,692	±2,389

Продолжение таблицы 9

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85058B при уровне выходной

мощности минус 10 дБм
Значение модуля коэффициента передачи, дБ	Пределы допускаемой абсолютной погрешности амплитуды коэффициента передачи, д			измерений Б
Значение модуля коэффициента передачи, дБ	от 0,1 до 1,0 МГц включ.	св. 1 до 50 МГц включ.	св. 50 МГц до 2 ГГц включ.	св. 2 до 10 ГГц включ.
-100	±6,264	±1,52	±0,409	±0,488
-90	±2,534	±0,568	±0,269	±0,274
-80	±0,977	±0,283	±0,213	±0,204
-70	±0,508	±0,198	±0,167	±0,157
-60	±0,393	±0,149	±0,124	±0,114
-50	±0,343	±0,106	±0,081	±0,071
-40	±0,333	±0,097	±0,072	±0,062
-30	±0,33	±0,094	±0,069	±0,059
-20	±0,327	±0,091	±0,066	±0,056
-10	±0,324	±0,088	±0,063	±0,052
0	±0,322	±0,086	±0,061	±0,048
10	±0,342	±0,106	±0,081	±0,069
Значение модуля коэффициента передачи, дБ	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
Значение модуля коэффициента передачи, дБ	св. 10 до 20 ГГц включ.	св. 20 до 35 ГГц включ.	св. 35 до 50 ГГц включ.	св. 50 до 53 ГГц включ.
-100	±0,591	±0,939	±4,050	±9,173
-90	±0,323	±0,434	±1,515	±4,052
-80	±0,244	±0,303	±0,556	±1,522
-70	±0,197	±0,249	±0,263	±0,575
-60	±0,154	±0,205	±0,174	±0,296
-50	±0,111	±0,162	±0,125	±0,214
-40	±0,102	±0,154	±0,115	±0,200
-30	±0,099	±0,150	±0,112	±0,197
-20	±0,096	±0,147	±0,109	±0,193
-10	±0,093	±0,144	±0,106	±0,190
0	±0,089	±0,140	±0,102	±0,187
10	±0,109	±0,161	±0,122	±0,207

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85058B при уровне выходной мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,1 до 1 МГц включ.	св. 1 до 50 МГц включ.	св. 50 МГц до 2 ГГц включ.	св. 2 до 10 ГГц включ.
-100	±180,000	±11,018	±2,750	±3,306
-90	±19,797	±3,867	±1,788	±1,826
-80	±6,826	±1,887	±1,405	±1,350
-70	±3,438	±1,306	±1,104	±1,037
-60	±2,639	±0,979	±0,814	±0,746
-50	±2,290	±0,687	±0,527	±0,458
-40	±2,227	±0,630	±0,471	±0,403
-30	±2,205	±0,609	±0,450	±0,382
-20	±2,184	±0,588	±0,429	±0,360
-10	±2,165	±0,569	±0,410	±0,340
0	±2,160	±0,565	±0,406	±0,320
10	±2,258	±0,662	±0,503	±0,417
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	св. 10 до 20 ГГц включ.	св. 20 до 35 ГГц включ.	св. 35 до 50 ГГц включ.	св. 50 до 53 ГГц включ.
-100	±4,037	±6,558	±36,446	±180,000
-90	±2,168	±2,934	±10,986	±36,470
-80	±1,627	±2,027	±3,790	±11,040
-70	±1,306	±1,656	±1,755	±3,921
-60	±1,013	±1,358	±1,151	±1,982
-50	±0,726	±1,070	±0,819	±1,420
-40	±0,670	±1,014	±0,758	±1,328
-30	±0,649	±0,993	±0,736	±1,303
-20	±0,628	±0,972	±0,715	±1,281
-10	±0,608	±0,951	±0,694	±1,261
0	±0,592	±0,935	±0,677	±1,249
10	±0,689	±1,032	±0,775	±1,346

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N4694D или N4694A при уровне выходной мощности минус 10 дБм
Значение модуля коэффициента отражения	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
	от 0,1 до 1,0 МГц включ.	св. 1 до 50 МГц включ.	св. 50 МГц до 2 ГГц включ.	св. 2 до 20 ГГц включ.
0	±0,010	±0,010	±0,010	±0,009
0,1	±0,011	±0,011	±0,01 0	±0,010
0,2	±0,012	±0,012	±0,011	±0,011
0,4	±0,016	±0,016	±0,014	±0,013
0,6	±0,021	±0,021	±0,018	±0,017
0,8	±0,027	±0,027	±0,023	±0,021
1	±0,034	±0,034	±0,027	±0,027
Значение модуля коэф	Пределы допускаемой абсолютной погрешности измерений
фициента отражения	амплитуды коэффициента отражения,			дБ
	св. 20 до	св. 30 до	св. 40 до	св. 50 до
	30 ГГц включ.	40 ГГц включ.	50 ГГц включ.	53 ГГц включ.
0	±0,010	±0,011	±0,014	±0,020
0,1	±0,011	±0,012	±0,016	±0,022
0,2	±0,012	±0,014	±0,017	±0,024
0,4	±0,016	±0,019	±0,020	±0,031
0,6	±0,022	±0,025	±0,030	±0,040
0,8	±0,028	±0,032	±0,039	±0,052
1	±0,037	±0,042	±0,050	±0,067
Значение модуля коэффициента отражения	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
	от 0,1 до	св. 1 до	св. 50 МГц до	св. 2 до
	1 МГц включ.	50 МГц включ.	2 ГГц включ.	20 ГГц включ.
0,02	±27,685	±27,685	±27,528	±25,16
0,05	±11,231	±11,231	±10,927	±10,077
0,1	±5,986	±5,986	±5,686	±5,273
0,2	±3,433	±3,433	±3,134	±2,930
0,4	±2,260	±2,260	±1,964	±1,856
0,6	±1,968	±1,968	±1,669	±1,583
0,8	±1,891	±1,891	±1,592	±1,512
1	±1,903	±1,903	±1,604	±1,520
Значение модуля коэффициента отражения	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
	св. 20 до	св. 30 до	св. 40 до	св. 50 до
	30 ГГц включ.	40 ГГц включ.	50 ГГц включ.	53 ГГц включ.
0,02	±29,144	±33,442	±43,917	±83,700
0,05	±11,593	±13,155	±16,64	±24,070
0,1	±6,098	±6,919	±8,708	±12,338
0,2	±3,448	±3,919	±4,909	±6,834
0,4	±2,277	±2,595	±3,213	±4,390
0,6	±2,025	±2,310	±2,825	±3,830
0,8	±2,002	±2,284	±2,762	±3,740
1	±2,072	±2,362	±2,831	±3,838

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N4694D или N4694A при уровне выходной мощности минус 10 дБм
Значение модуля коэффициента передачи, дБ	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
Значение модуля коэффициента передачи, дБ	от 0,1 до 1,0 МГц включ.	св. 1 до 50 МГц включ.	св. 50 МГц до 2 ГГц включ.	св. 2 до 20 ГГц включ.
-100	±6,256	±1,524	±0,411	±0,587
-90	±2,515	±0,581	±0,272	±0,316
-80	±0,919	±0,307	±0,216	±0,236
-70	±0,391	±0,226	±0,172	±0,188
-60	±0,247	±0,178	±0,128	±0,145
-50	±0,189	±0,135	±0,085	±0,102
-40	±0,179	±0,126	±0,077	±0,093
-30	±0,176	±0,123	±0,074	±0,090
-20	±0,173	±0,120	±0,071	±0,087
-10	±0,170	±0,117	±0,068	±0,084
0	±0,168	±0,115	±0,066	±0,083
10	±0,188	±0,136	±0,086	±0,103
Значение модуля коэффициента передачи, дБ	Пределы допускаемой абсолютной погрешности амплитуды коэффициента передачи, д			измерений Б
	св. 20 до	св. 30 до	св. 40 до	св. 50 до
	30 ГГц включ.	40 ГГц включ.	50 ГГц включ.	53 ГГц включ.
-100	±0,773	±0,935	±4,052	±9,173
-90	±0,377	±0,426	±1,522	±4,052
-80	±0,271	±0,292	±0,576	±1,524
-70	±0,220	±0,237	±0,298	±0,580
-60	±0,176	±0,193	±0,216	±0,306
-50	±0,133	±0,150	±0,168	±0,225
-40	±0,125	±0,142	±0,159	±0,211
-30	±0,122	±0,139	±0,156	±0,208
-20	±0,119	±0,136	±0,153	±0,205
-10	±0,116	±0,133	±0,151	±0,205
0	±0,120	±0,139	±0,165	±0,238
10	±0,140	±0,160	±0,185	±0,259

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N4694D или N4694A при уровне выходной мощности минус 10 дБм
Значение модуля коэффициента передачи, дБ	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
Значение модуля коэффициента передачи, дБ	от 0,1 до 1 МГц включ.	св. 1 до 50 МГц включ.		св. 50 МГц до 2 ГГц включ.		св. 2 до 20 ГГц включ.
-100	±180,000		±11,060	±2,772		±4,004
-90	±19,630		±3,967	±1,818		±2,115
-80	±6,409		±2,055	±1,436		±1,567
-70	±2,636		±1,501	±1,135		±1,245
-60	±1,642		±1,179	±0,845		±0,953
-50	±1,255		±0,887	±0,558		±0,665
-40	±1,186		±0,831	±0,502		±0,610
-30	±1,163		±0,810	±0,481		±0,589
-20	±1,142		±0,789	±0,460		±0,568
-10	±1,123		±0,770	±0,441		±0,549
0	±1,122		±0,769	±0,438		±0,552
10	±1,219		±0,866	±0,535		±0,650
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений фазы
эффициента передачи,		коэффициента передачи, градус
дБ	св. 20 до		св. 30 до	св. 40 до		св. 50 до
	30 ГГц включ.	40 ГГц включ.		50 ГГц включ.		53 ГГц включ.
-100	±5,339		±6,528	±36,472		±180,000
-90	±2,537		±2,875	±11,043		±36,477
-80	±1,806		±1,952	±3,929		±11,056
-70	±1,459		±1,578	±1,995		±3,959
-60	±1,164		±1,279	±1,433		±2,046
-50	±0,876		±0,991	±1,111		±1,494
-40	±0,821		±0,935	±1,050		±1,403
-30	±0,799		±0,914	±1,029		±1,378
-20	±0,779		±0,894	±1,009		±1,359
-10	±0,763		±0,880	±1,000		±1,364
0	±0,797		±0,930	±1,100		±1,598
10	±0,894		±1,028	±1,197		±1,695
Пределы допускаемой абсолютной погрешности измерений				коэффициентов отражения в диа-
пазоне частот с использованием калибровочного набора N7550A при уровне выходной мощ
ности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента отраже	амплитуды коэффициента отражения, дБ
ния	от 0,1 до		св. 0,5 до			св. 2 до
	500 МГц включ.		2 ГГц включ.		4 ГГц включ.
0	±0,008		±0,016			±0,016
0,1	±0,01 0		±0,018			±0,019
0,2	±0,012		±0,021			±0,021
0,4	±0,017		±0,028			±0,028
0,6	±0,024		±0,038			±0,038
0,8	±0,031		±0,050			±0,050
1	±0,040		±0,064			±0,065

Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,1 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2 ГГц включ.	4 ГГц включ.
0,01	±55,384	±180,000	±180,000
0,02	±24,881	±54,666	±55,796
0,05	±10,345	±19,754	±20,045
0,1	±5,718	±10,362	±10,514
0,2	±3,475	±5,916	±6,006
0,4	±2,472	±3,974	±4,036
0,6	±2,242	±3,568	±3,621
0,8	±2,208	±3,545	±3,596
1	±2,251	±3,676	±3,725
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7550A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погр амплитуды коэффициента пер		)ешности измерений эедачи, дБ
дБ	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	4 ГГц включ.
-100	±6,257	±0,483	±0,485
-90	±2,520	±0,363	±0,366
-80	±0,932	±0,311	±0,314
-70	±0,420	±0,268	±0,270
-60	±0,285	±0,225	±0,227
-50	±0,230	±0,182	±0,185
-40	±0,220	±0,174	±0,177
-30	±0,217	±0,171	±0,174
-20	±0,214	±0,168	±0,171
-10	±0,211	±0,165	±0,168
0	±0,207	±0,168	±0,171
10	±0,228	±0,189	±0,191
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,1 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2 ГГц включ.	4 ГГц включ.
-100	±180,000	±3,274	±3,288
-90	±19,669	±2,440	±2,457
-80	±6,506	±2,081	±2,099
-70	±2,835	±1,784	±1,801
-60	±1,904	±1,494	±1,512
-50	±1,530	±1,208	±1,225
-40	±1,464	±1,152	±1,169
-30	±1,441	±1,131	±1,148
-20	±1,420	±1,110	±1,128
-10	±1,400	±1,094	±1,112
0	±1,388	±1,123	±1,141
10	±1,485	±1,220	±1,238

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7550A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 0,1 до	св. 0,5 до	св. 2 до
	500 МГц включ.	2 ГГц включ.	4 ГГц включ.
0	±0,008	±0,016	±0,016
0,1	±0,01 0	±0,018	±0,019
0,2	±0,012	±0,021	±0,021
0,4	±0,017	±0,028	±0,028
0,6	±0,024	±0,038	±0,038
0,8	±0,031	±0,050	±0,050
1	±0,040	±0,064	±0,065
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7551A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 0,1 до	св. 0,5 до	св. 2,0 до
	500,0 МГц включ.	2,0 ГГц включ.	6,5 ГГц включ.
0	±0,008	±0,016	±0,017
0,1	±0,01	±0,018	±0,019
0,2	±0,012	±0,021	±0,022
0,4	±0,017	±0,028	±0,031
0,6	±0,024	±0,038	±0,042
0,8	±0,031	±0,05	±0,055
1	±0,04	±0,064	±0,071
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,1 до	св. 0,5 до	св. 2,0 до
	500,0 МГц включ.	2,0 ГГц включ.	6,5 ГГц включ.
0,01	±55,384	±180,000	±180,000
0,02	±24,881	±54,666	±56,400
0,05	±10,345	±19,754	±20,402
0,1	±5,718	±10,362	±10,856
0,2	±3,475	±5,916	±6,343
0,4	±2,472	±3,974	±4,372
0,6	±2,242	±3,568	±5,958
0,8	±2,208	±3,545	±3,932
1	±2,251	±3,676	±4,062

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7551A при уровне выходной мощ
ности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
дБ	от 0,1 до	св. 0,5 до	св. 2,0 до
	500,0 МГц включ.	2,0 ГГц включ.	6,5 ГГц включ.
-100	±6,257	±0,483	±0,537
-90	±2,520	±0,363	±0,427
-80	±0,932	±0,311	±0,377
-70	±0,420	±0,268	±0,334
-60	±0,285	±0,225	±0,292
-50	±0,230	±0,182	±0,249
-40	±0,220	±0,174	±0,241
-30	±0,217	±0,171	±0,238
-20	±0,214	±0,168	±0,235
-10	±0,211	±0,165	±0,233
0	±0,207	±0,168	±0,235
10	±0,228	±0,189	±0,255
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,1 до	св. 0,5 до	св. 2,0 до
	500,0 МГц включ.	2,0 ГГц включ.	6,5 ГГц включ.
-100	±180,000	±3,274	±3,652
-90	±19,669	±2,440	±2,882
-80	±6,506	±2,081	±2,533
-70	±2,835	±1,784	±2,237
-60	±1,904	±1,494	±1,948
-50	±1,530	±1,208	±1,661
-40	±1,464	±1,152	±1,605
-30	±1,441	±1,131	±1,584
-20	±1,420	±1,110	±1,563
-10	±1,400	±1,094	±1,547
0	±1,388	±1,123	±1,576
10	±1,485	±1,220	±1,674
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7552A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	9 ГГц включ.
0	±0,008	±0,016	±0,017
0,1	±0,01 0	±0,018	±0,019
0,2	±0,012	±0,021	±0,022
0,4	±0,017	±0,028	±0,031
0,6	±0,024	±0,038	±0,042
0,8	±0,031	±0,050	±0,056
1	±0,040	±0,064	±0,072

Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	9 ГГц включ.
0,01	±55,384	±180,000	±180,000
0,02	±24,881	±54,666	±57,747
0,05	±10,345	±19,754	±20,734
0,1	±5,718	±10,362	±11,029
0,2	±3,475	±5,916	±6,445
0,4	±2,472	±3,974	±4,441
0,6	±2,242	±3,568	±4,018
0,8	±2,208	±3,545	±3,989
1	±2,251	±3,676	±4,118
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7552A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погр амплитуды коэффициента пер		)ешности измерений зедачи, дБ
дБ	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	9 ГГц включ.
-100	±6,257	±0,483	±0,580
-90	±2,520	±0,363	±0,435
-80	±0,932	±0,311	±0,380
-70	±0,420	±0,268	±0,337
-60	±0,285	±0,225	±0,295
-50	±0,230	±0,182	±0,252
-40	±0,220	±0,174	±0,244
-30	±0,217	±0,171	±0,241
-20	±0,214	±0,168	±0,238
-10	±0,211	±0,165	±0,235
0	±0,207	±0,168	±0,238
10	±0,228	±0,189	±0,258
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	9 ГГц включ.
-100	±180,000	±3,274	±3,950
-90	±19,669	±2,440	±2,938
-80	±6,506	±2,081	±2,557
-70	±2,835	±1,784	±2,257
-60	±1,904	±1,494	±1,968
-50	±1,530	±1,208	±1,681
-40	±1,464	±1,152	±1,625
-30	±1,441	±1,131	±1,604
-20	±1,420	±1,110	±1,583
-10	±1,400	±1,094	±1,567
0	±1,388	±1,123	±1,596
10	±1,485	±1,220	±1,694

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7553A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	14 ГГц включ.
0	±0,008	±0,016	±0,017
0,1	±0,01 0	±0,018	±0,021
0,2	±0,012	±0,021	±0,025
0,4	±0,017	±0,028	±0,036
0,6	±0,024	±0,038	±0,050
0,8	±0,031	±0,050	±0,068
1	±0,040	±0,064	±0,089
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	14 ГГц включ.
0,01	±55,384	±180,000	±180,000
0,02	±24,881	±54,666	±58,664
0,05	±10,345	±19,754	±21,267
0,1	±5,718	±10,362	±11,560
0,2	±3,475	±5,916	±7,016
0,4	±2,472	±3,974	±5,105
0,6	±2,242	±3,568	±4,775
0,8	±2,208	±3,545	±4,840
1	±2,251	±3,676	±5,064
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7553A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погр амплитуды коэффициента пер		)ешности измерений зедачи, дБ
дБ	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	14 ГГц включ.
-100	±6,257	±0,483	±0,668
-90	±2,520	±0,363	±0,518
-80	±0,932	±0,311	±0,462
-70	±0,420	±0,268	±0,419
-60	±0,285	±0,225	±0,377
-50	±0,230	±0,182	±0,336
-40	±0,220	±0,174	±0,327
-30	±0,217	±0,171	±0,324
-20	±0,214	±0,168	±0,321
-10	±0,211	±0,165	±0,319
0	±0,207	±0,168	±0,326
10	±0,228	±0,189	±0,346

Значение модуля коэффициента передачи, дБ	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
Значение модуля коэффициента передачи, дБ	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2 до 14 ГГц включ.
-100	±180,000	±3,274	±4,582
-90	±19,669	±2,440	±3,512
-80	±6,506	±2,081	±3,126
-70	±2,835	±1,784	±2,825
-60	±1,904	±1,494	±2,536
-50	±1,530	±1,208	±2,248
-40	±1,464	±1,152	±2,193
-30	±1,441	±1,131	±2,172
-20	±1,420	±1,110	±2,151
-10	±1,400	±1,094	±2,138
0	±1,388	±1,123	±2,198
10	±1,485	±1,220	±2,295
Пределы допускаемой абсолютной погрешности измерений коэфс			ициентов отражения в
диапазоне частот с использованием калибровочного набора N7554A при уровне выходной
мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента отраже	амплитуды коэффициента отражения, дБ
ния	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	18 ГГц включ.
0	±0,008	±0,016	±0,017
0,1	±0,010	±0,018	±0,020
0,2	±0,012	±0,021	±0,025
0,4	±0,017	±0,028	±0,036
0,6	±0,024	±0,038	±0,050
0,8	±0,031	±0,050	±0,068
1	±0,040	±0,064	±0,089
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений фазы
эффициента отраже	коэ	ффициента отражения,	градус
ния	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	18 ГГц включ.
0,01	±55,384	±180,000	±180,000
0,02	±24,881	±54,666	±58,664
0,05	±10,345	±19,754	±21,267
0,1	±5,718	±10,362	±11,560
0,2	±3,475	±5,916	±7,016
0,4	±2,472	±3,974	±5,105
0,6	±2,242	±3,568	±4,780
0,8	±2,208	±3,545	±4,840
1	±2,251	±3,676	±5,064

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7554A при уровне выходной мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента передачи,	амплитуды коэффициента пер		зедачи, дБ
дБ	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2 до 18 ГГц включ.
-100	±6,257	±0,483	±0,730
-90	±2,520	±0,363	±0,526
-80	±0,932	±0,311	±0,463
-70	±0,420	±0,268	±0,419
-60	±0,285	±0,225	±0,377
-50	±0,230	±0,182	±0,336
-40	±0,220	±0,174	±0,327
-30	±0,217	±0,171	±0,324
-20	±0,214	±0,168	±0,321
-10	±0,211	±0,165	±0,319
0	±0,207	±0,168	±0,326
10	±0,228	±0,189	±0,346
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений фазы
эффициента передачи,	коэффициента передачи, градус
дБ	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2 до 18 ГГц включ.
-100	±180,000	±3,274	±5,027
-90	±19,669	±2,440	±3,572
-80	±6,506	±2,081	±3,133
-70	±2,835	±1,784	±2,826
-60	±1,904	±1,494	±2,536
-50	±1,530	±1,208	±2,248
-40	±1,464	±1,152	±2,193
-30	±1,441	±1,131	±2,172
-20	±1,420	±1,110	±2,151
-10	±1,400	±1,094	±2,138
0	±1,388	±1,123	±2,198
10	±1,485	±1,220	±2,295
Пределы допускаемой абсолютной погрешности измерений коэфс			ициентов отражения в
диапазоне частот с использованием калибровочного набора N7555A при уровне выходной мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента отраже	амплитуды коэффициента отражения, дБ
ния	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2,0 до 26,5 ГГц включ.
0	±0,008	±0,016	±0,017
0,1	±0,01 0	±0,018	±0,022
0,2	±0,012	±0,021	±0,027
0,4	±0,017	±0,028	±0,040
0,6	±0,024	±0,038	±0,057
0,8	±0,031	±0,050	±0,077
1	±0,040	±0,064	±0,101

Значение модуля коэффициента отражения	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
Значение модуля коэффициента отражения	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2,0 до 26,5 ГГц включ.
0,01	±55,384	±180,000	±180,000
0,02	±24,881	±54,666	±62,000
0,05	±10,345	±19,754	±22,244
0,1	±5,718	±10,362	±12,247
0,2	±3,475	±5,916	±7,598
0,4	±2,472	±3,974	±5,682
0,6	±2,242	±3,568	±5,392
0,8	±2,208	±3,545	±5,507
1	±2,251	±3,676	±5,786
Пределы допускаемой	абсолютной погрешности измерений коэф		фициентов передачи в
диапазоне частот с использованием калибровочного набора N7555A при уровне выходной
мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента передачи,	амплитуды коэффициента пе		редачи, дБ
дБ	от 0,1 до	св. 0,5 до	св. 2,0 до
	500,0 МГц включ.	2,0 ГГц включ.	26,5 ГГц включ.
-100	±6,257	±0,483	±0,909
-90	±2,520	±0,363	±0,603
-80	±0,932	±0,311	±0,525
-70	±0,420	±0,268	±0,479
-60	±0,285	±0,225	±0,437
-50	±0,230	±0,182	±0,396
-40	±0,220	±0,174	±0,388
-30	±0,217	±0,171	±0,385
-20	±0,214	±0,168	±0,382
-10	±0,211	±0,165	±0,380
0	±0,207	±0,168	±0,390
10	±0,228	±0,189	±0,410
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений фазы
эффициента передачи,	коэффициента передачи, градус
дБ	от 0,1 до	св. 0,5 до	св. 2,0 до
	500,0 МГц включ.	2,0 ГГц включ.	26,5 ГГц включ.
-100	±180,000	±3,274	±6,332
-90	±19,669	±2,440	±4,113
-80	±6,506	±2,081	±3,563
-70	±2,835	±1,784	±3,243
-60	±1,904	±1,494	±2,952
-50	±1,530	±1,208	±2,664
-40	±1,464	±1,152	±2,608
-30	±1,441	±1,131	±2,587
-20	±1,420	±1,110	±2,567
-10	±1,400	±1,094	±2,556
0	±1,388	±1,123	±2,637
10	±1,485	±1,220	±2,734

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N4691D или N4691B при уровне выходной мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента отраже	амплитуды коэффициента отражения, дБ
ния	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2,0 до 26,5 ГГц включ.
0	±0,005	±0,005	±0,010
0,1	±0,006	±0,006	±0,011
0,2	±0,007	±0,007	±0,013
0,4	±0,010	±0,010	±0,016
0,6	±0,013	±0,013	±0,020
0,8	±0,017	±0,017	±0,024
1	±0,022	±0,022	±0,030
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений фазы
эффициента отраже	коэ	ффициента отражения,	градус
ния	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2,0 до 26,5 ГГц включ.
0,01	±31,365	±31,365	±180,000
0,02	±15,352	±15,319	±30,400
0,05	±6,395	±6,362	±12,047
0,1	±3,468	±3,435	±6,310
0,2	±2,040	±2,008	±3,510
0,4	±1,399	±1,366	±2,202
0,6	±1,250	±1,217	±1,847
0,8	±1,226	±1,193	±1,731
1	±1,251	±1,218	±1,710
Пределы допускаемой	абсолютной погрешности измерений коэф		фициентов передачи в
диапазоне частот с использованием калибровочного набора N4691D или N4691B при уровне выходной мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента передачи,	амплитуды коэффициента пе		редачи, дБ
дБ	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2,0 до 26,5 ГГц включ.
-100	±6,255	±0,414	±0,599
-90	±2,510	±0,276	±0,336
-80	±0,903	±0,220	±0,258
-70	±0,353	±0,176	±0,211
-60	±0,192	±0,133	±0,168
-50	±0,130	±0,090	±0,125
-40	±0,119	±0,081	±0,117
-30	±0,116	±0,078	±0,114
-20	±0,112	±0,075	±0,110
-10	±0,109	±0,072	±0,107
0	±0,107	±0,068	±0,106
10	±0,127	±0,089	±0,126

Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,1 до		св. 0,5 до			св. 2,0 до
	500,0 МГц включ.		2,0 ГГц включ.		26,5 ГГц включ.
-100	±180,000		±2,793			±4,089
-90	±19,581		±1,845			±2,252
-80	±6,287		±1,464			±1,721
-70	±2,375		±1,163			±1,401
-60	±1,274		±0,873			±1,110
-50	±0,857		±0,587			±0,822
-40	±0,782		±0,531			±0,767
-30	±0,758		±0,510			±0,745
-20	±0,737		±0,489			±0,724
-10	±0,718		±0,468			±0,705
0	±0,710		±0,456			±0,704
10	±0,808		±0,553			±0,801
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N4692D или N4692A при уровне
выходной мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 0,1 до	св. 0,5 до		св. 2,0 до		св. 26,5 до
	500,0 МГц включ.	2,0 ГГц включ.		26,5 ГГц включ.		40,0 ГГ ц включ.
0	±0,012		±0,010	±0,020		±0,027
0,1	±0,014		±0,012	±0,022		±0,030
0,2	±0,017		±0,014	±0,025		±0,033
0,4	±0,022		±0,019	±0,032		±0,040
0,6	±0,028		±0,025	±0,042		±0,052
0,8	±0,036		±0,033	±0,055		±0,067
1	±0,044		±0,042	±0,070		±0,083
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,1 до	св. 0,5 до		св. 2,0 до		св. 26,5 до
	500,0 МГц включ.	2,0 ГГц включ.		26,5 ГГц включ.		40,0 ГГц включ.
0,01	±180,000	±180,000		±180,000		±180,000
0,02	±38,217		±30,860	±180,000		±180,000
0,05	±15,006		±12,418	±24,516		±34,347
0,1	±8,017		±6,680	±12,629		±17,140
0,2	±4,631		±3,910	±7,060		±9,362
0,4	±3,063		±2,677	±4,585		±5,863
0,6	±2,650		±2,399	±4,016		±4,986
0,8	±2,524		±2,360	±3,924		±4,762
1	±2,515		±2,418	±4,020		±4,800

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N4692D или N4692A при уровне выходной мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
дБ	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГ ц включ.	св. 2,0 до 26,5 ГГц включ.	св. 26,5 до 40,0 ГГц включ.
-100	±6,258	±0,455	±0,651	±0,994
-90	±2,521	±0,329	±0,417	±0,540
-80	±0,935	±0,275	±0,347	±0,431
-70	±0,426	±0,232	±0,302	±0,381
-60	±0,293	±0,189	±0,259	±0,338
-50	±0,239	±0,146	±0,217	±0,296
-40	±0,229	±0,138	±0,208	±0,287
-30	±0,226	±0,135	±0,205	±0,284
-20	±0,223	±0,132	±0,202	±0,282
-10	±0,220	±0,129	±0,202	±0,282
0	±0,218	±0,128	±0,231	±0,311
10	±0,238	±0,149	±0,251	±0,331
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0ГГ ц включ.	св. 2,0 до 26,5 ГГц включ.	св. 26,5 до 40,0 ГГц включ.
-100	±180,000	±3,079	±4,462	±6,960
-90	±19,677	±2,204	±2,809	±3,670
-80	±6,528	±1,838	±2,328	±2,905
-70	±2,878	±1,540	±2,016	±2,558
-60	±1,959	±1,250	±1,725	±2,263
-50	±1,588	±0,963	±1,438	±1,976
-40	±1,522	±0,908	±1,382	±1,920
-30	±1,499	±0,886	±1,361	±1,899
-20	±1,478	±0,866	±1,342	±1,880
-10	±1,459	±0,847	±1,344	±1,882
0	±1,458	±0,854	±1,545	±2,091
10	±1,555	±0,951	±1,642	±2,188
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в
диапазоне частот с использованием калибровочного набора N4693D или N4693A при уровне выходной мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности и ды коэффициента отражения, д			1змерений амплиту-Б
ния	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГ ц включ.	св. 2,0 до 26,5 ГГц включ.	св. 26,5 до 50,0 ГГц включ.
0	±0,010	±0,006	±0,013	±0,021
0,1	±0,012	±0,006	±0,015	±0,023
0,2	±0,013	±0,007	±0,016	±0,025
0,4	±0,016	±0,009	±0,020	±0,031
0,6	±0,020	±0,011	±0,026	±0,038
0,8	±0,025	±0,013	±0,033	±0,048
1	±0,031	±0,016	±0,040	±0,060

Продолжение таблицы 9
Значение модуля ко-	Пределы допускаемой абсолютной погрешности измерений фазы

эффициента	отраже	-		коэффициента		отражения, градус
ния			от 0,1 до		св. 0,5 до	св. 2,0 до	св. 26,5 до
			500,0 МГц включ.		2,0 ГГц включ.	26,5 ГГц включ.	50,0 ГГц включ.
0,01			±180,000		±31,702	±180,000	±180,000
0,02			±31,218		±15,417	±42,222	±180,000
0,05			±12,301		±6,316	±16,001	±180,000
0,1			±6,412		±3,334	±8,290	±13,026
0,2			±3,546		±1,863	±4,570	±7,062
0,4			±2,220		±1,165	±2,870	±4,333
0,6			±1,872		±0,970	±2,442	±3,622
0,8			±1,770		±0,900	±2,332	±3,416
1			±1,765		±0,880	±2,349	±3,410
Пределы допускаемой			абсолютной погрешности измерений коэффициентов передачи в
диапазоне частот с использованием калибровочного набора N4693D или N4693A при уровне
выходной мощности минус 10 дБм
Значение модуля ко		Пределы допускаемой абсолютной погрешности измерений
эффициента	переда-	амплитуды коэффициента передачи, дБ
чи, дБ		от 0,1 до		св. 0,5 до		св. 2,0 до	св. 26,5 до
		500,0 МГц включ.		2,0 ГГц включ.		26,5 ГГц включ.	50,0 ГГц включ.
-100		±6,256		±0,401		±0,608	±4,053
-90		±2,513		±0,259		±0,351	±1,527
-80		±0,913		±0,202		±0,276	±0,588
-70		±0,377		±0,157		±0,229	±0,319
-60		±0,227		±0,114		±0,186	±0,240
-50		±0,168		±0,071		±0,143	±0,193
-40		±0,158		±0,062		±0,135	±0,184
-30		±0,154		±0,059		±0,132	±0,181
-20		±0,151		±0,056		±0,128	±0,178
-10		±0,148		±0,053		±0,126	±0,177
0		±0,147		±0,048		±0,130	±0,195
10		±0,167		±0,069		±0,151	±0,215
Значение модуля ко		Пределы допускаемой абсолютной погрешности измерений фазы
эффициента	переда-			коэффициента передачи, градус
чи, дБ		от 0,1 до		св. 0,5 до		св. 2,0 до	св. 26,5 до
		500,0 МГц включ.		2,0 ГГц включ.		26,5 ГГц включ.	50,0 ГГц включ.
-100		±180,000		±2,702		±4,158	±36,488
-90		±19,611		±1,726		±2,358	±11,080
-80		±6,363		±1,339		±1,839	±4,016
-70		±2,539		±1,037		±1,521	±2,138
-60		±1,509		±0,747		±1,230	±1,597
-50		±1,113		±0,460		±0,943	±1,278
-40		±1,042		±0,405		±0,887	±1,218
-30		±1,019		±0,383		±0,866	±1,197
-20		±0,998		±0,362		±0,845	±1,177
-10		±0,979		±0,341		±0,830	±1,171
0		±0,978		±0,322		±0,870	±1,303
10		±1,075		±0,419		±0,967	±1,400

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85052B при уровне выходной
мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента отраже	амплитуды коэффициента отражения, дБ
ния	от 0,1 до	св. 0,5 до	св. 2,0 до
	500,0 МГц включ.	2,0 ГГц включ.	26,5 ГГц включ.
0	±0,004	±0,004	±0,007
0,1	±0,005	±0,005	±0,008
0,2	±0,005	±0,005	±0,01 0
0,4	±0,007	±0,007	±0,014
0,6	±0,01 0	±0,009	±0,020
0,8	±0,013	±0,012	±0,030
1	±0,017	±0,016	±0,040
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,1 до	св. 0,5 до	св. 2,0 до
	500,0 МГц включ.	2,0 ГГц включ.	26,5 ГГц включ.
0,01	±24,330	±24,294	±47,442
0,02	±11,994	±11,960	±21,788
0,05	±4,898	±4,865	±8,771
0,1	±2,571	±2,538	±4,624
0,2	±1,447	±1,414	±2,680
0,4	±0,965	±0,932	±1,955
0,6	±0,878	±0,845	±1,997
0,8	±0,890	±0,858	±2,087
1	±0,943	±0,91 0	±2,312
Пределы допускаемой абсолютной погрешности измерений коэф диапазоне частот с использованием калибровочного набора 85052			фициентов передачи в B при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
дБ	от 0,1 до	св. 0,5 до	св. 2,0до
	500,0 МГц включ.	2,0 ГГц включ.	26,5 ГГц включ.
-100	±6,256	±0,388	±0,786
-90	±2,512	±0,241	±0,401
-80	±0,908	±0,183	±0,300
-70	±0,366	±0,137	±0,250
-60	±0,211	±0,094	±0,206
-50	±0,151	±0,051	±0,164
-40	±0,140	±0,043	±0,155
-30	±0,137	±0,039	±0,152
-20	±0,134	±0,036	±0,149
-10	±0,130	±0,033	±0,146
0	±0,126	±0,028	±0,142
10	±0,146	±0,049	±0,163

Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,1 до	св. 0,5 до	св. 2,0 до
	500,0 МГц включ.	2,0 ГГц включ.	26,5 ГГц включ.
-100	±180,000	±2,610	±5,432
-90	±19,597	±1,603	±2,704
-80	±6,327	±1,208	±2,005
-70	±2,462	±0,905	±1,663
-60	±1,402	±0,615	±1,369
-50	±0,996	±0,328	±1,081
-40	±0,924	±0,273	±1,026
-30	±0,901	±0,252	±1,004
-20	±0,880	±0,230	±0,983
-10	±0,859	±0,209	±0,963
0	±0,839	±0,189	±0,950
10	±0,936	±0,286	±1,047
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85052D при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ния	от 0,1 до	св. 0,5 до	св. 2,0 до
	500,0 МГц включ.	2,0 ГГц включ.	26,5 ГГц включ.
0	±0,008	±0,008	±0,032
0,1	±0,009	±0,009	±0,034
0,2	±0,009	±0,009	±0,036
0,4	±0,011	±0,011	±0,043
0,6	±0,015	±0,015	±0,055
0,8	±0,019	±0,019	±0,072
1	±0,025	±0,024	±0,092
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,1 до	св. 0,5 до	св. 2,0 до
	500,0 МГц включ.	2,0 ГГц включ.	26,5 ГГц включ.
0,01	±53,925	±53,867	±180,000
0,02	±23,954	±23,918	±180,000
0,05	±9,488	±9,455	±41,345
0,1	±4,870	±4,837	±19,687
0,2	±2,630	±2,597	±10,313
0,4	±1,627	±1,594	±6,211
0,6	±1,400	±1,366	±5,269
0,8	±1,365	±1,331	±5,111
1	±1,410	±1,374	±5,268

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85052 D при уровне выходной мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента передачи,	амплитуды коэффициента передачи, дБ
дБ	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2,0 до 26,5 ГГц включ.
-100	±6,257	±0,394	±0,873
-90	±2,518	±0,250	±0,548
-80	±0,926	±0,192	±0,466
-70	±0,407	±0,147	±0,419
-60	±0,267	±0,104	±0,377
-50	±0,212	±0,061	±0,335
-40	±0,202	±0,052	±0,327
-30	±0,198	±0,049	±0,324
-20	±0,195	±0,046	±0,321
-10	±0,192	±0,043	±0,319
0	±0,188	±0,039	±0,327
10	±0,208	±0,059	±0,347
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений фазы
эффициента передачи,	коэффициента передачи, гр		эадус
дБ	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2,0 до 26,5 ГГц включ.
-100	±180,000	±2,656	±6,068
-90	±19,650	±1,664	±3,729
-80	±6,461	±1,273	±3,150
-70	±2,743	±0,971	±2,827
-60	±1,784	±0,681	±2,535
-50	±1,405	±0,394	±2,248
-40	±1,338	±0,338	±2,192
-30	±1,315	±0,317	±2,171
-20	±1,294	±0,296	±2,151
-10	±1,273	±0,275	±2,138
0	±1,257	±0,259	±2,204
10	±1,354	±0,356	±2,301
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в
диапазоне частот с использованием калибровочного набора 85054B при уровне выходной мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента отраже	амплитуды коэффициента отражения, дБ
ния	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГц включ.	св. 2 до 18 ГГц включ.
0	±0,005	±0,005	±0,009
0,1	±0,005	±0,005	±0,01
0,2	±0,006	±0,006	±0,01 1
0,4	±0,007	±0,007	±0,015
0,6	±0,009	±0,009	±0,021
0,8	±0,011	±0,011	±0,029
1	±0,014	±0,014	±0,039

Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	18 ГГц включ.
0,01	±27,315	±27,278	±64,277
0,02	±13,388	±13,354	±26,986
0,05	±5,460	±5,427	±10,714
0,1	±2,855	±2,822	±5,595
0,2	±1,576	±1,543	±3,154
0,4	±0,986	±0,953	±2,143
0,6	±0,834	±0,801	±1,990
0,8	±0,790	±0,758	±2,055
1	±0,797	±0,763	±2,206
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85054B при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погр амплитуды коэффициента пер		)ешности измерений эедачи, дБ
дБ	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	18 ГГц включ.
-100	±6,255	±0,388	±0,609
-90	±2,510	±0,241	±0,351
-80	±0,901	±0,183	±0,276
-70	±0,349	±0,138	±0,229
-60	±0,186	±0,095	±0,186
-50	±0,124	±0,051	±0,143
-40	±0,113	±0,043	±0,135
-30	±0,109	±0,040	±0,132
-20	±0,106	±0,037	±0,129
-10	±0,102	±0,033	±0,125
0	±0,098	±0,029	±0,122
10	±0,118	±0,049	±0,142
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	18 ГГц включ.
-100	±180,000	±2,613	±4,158
-90	±19,576	±1,606	±2,359
-80	±6,275	±1,212	±1,840
-70	±2,349	±0,909	±1,523
-60	±1,236	±0,619	±1,231
-50	±0,814	±0,332	±0,944
-40	±0,738	±0,276	±0,888
-30	±0,715	±0,255	±0,867
-20	±0,694	±0,234	±0,846
-10	±0,673	±0,213	±0,826
0	±0,651	±0,192	±0,813
10	±0,749	±0,289	±0,910

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85054D при уровне выходной
мощности минус 10 дБм
Значение модуля ко	Пределы допускаемой абсолютной погрешности измерений
эффициента отраже	амплитуды коэффициента отражения, дБ
ния	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	18 ГГц включ.
0	±0,011	±0,011	±0,021
0,1	±0,012	±0,011	±0,022
0,2	±0,012	±0,012	±0,024
0,4	±0,014	±0,014	±0,030
0,6	±0,018	±0,017	±0,039
0,8	±0,022	±0,021	±0,051
1	±0,026	±0,026	±0,065
Значение модуля коэффициента отраже	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ния	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	18 ГГц включ.
0,01	±180,000	±180,000	±180,000
0,02	±32,196	±32,157	±180,000
0,05	±12,476	±12,442	±25,352
0,1	±6,361	±5,328	±12,728
0,2	±3,383	±3,350	±6,840
0,4	±1,998	±1,965	±4,247
0,6	±1,629	±1,596	±3,670
0,8	±1,514	±1,480	±3,596
1	±1,500	±1,467	±3,723
Пределы допускаемой абсолютной погрешности измерений коэс диапазоне частот с использованием калибровочного набора 85054D			фициентов передачи в Э при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента передачи,	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
дБ	от 0,1 до	св. 0,5 до	св. 2 до
	500,0 МГц включ.	2,0 ГГц включ.	18 ГГц включ.
-100	±6,257	±0,398	±0,654
-90	±2,518	±0,255	±0,420
-80	±0,928	±0,197	±0,351
-70	±0,409	±0,153	±0,305
-60	±0,271	±0,109	±0,263
-50	±0,215	±0,066	±0,220
-40	±0,206	±0,058	±0,212
-30	±0,202	±0,055	±0,209
-20	±0,199	±0,051	±0,206
-10	±0,196	±0,048	±0,203
0	±0,192	±0,044	±0,204
10	±0,212	±0,065	±0,224

Значение модуля коэффициента передачи,		Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
дБ		от 0,1 до		св. 0,5 до		св. 2 до
		500,0 МГц включ.		2,0 ГГц включ.		18 ГГц включ.
-100		±180,000		±2,681		±4,479
-90		±19,654		±1,697		±2,832
-80		±6,470		±1,309		±2,353
-70		±2,761		±1,007		±2,041
-60		±1,808		±0,717		±1,750
-50		±1,430		±0,430		±1,463
-40		±1,363		±0,374		±1,407
-30		±1,341		±0,353		±1,386
-20		±1,320		±0,332		±1,365
-10		±1,299		±0,311		±1,348
0		±1,283		±0,295		±1,363
10		±1,380		±0,392		±1,461
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85056A при уровне выходной
мощности минус 10 дБм
Значение модуля коэффициента от	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ражения		от 0,1 до	св. 0,5 до		св. 2,0 до	св. 26,5 до
	500,0 МГц включ.		2,0 ГГ ц включ.		26,5 ГГц включ.	50,0 ГГц включ.
0		±0,008		±0,008	±0,013	±0,017
0,1		±0,008		±0,008	±0,014	±0,018
0,2		±0,009		±0,009	±0,015	±0,019
0,4		±0,010		±0,010	±0,019	±0,024
0,6		±0,012		±0,012	±0,024	±0,031
0,8		±0,015		±0,015	±0,031	±0,040
1		±0,019		±0,018	±0,040	±0,052
Значение модуля коэффициента от	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
ражения		от 0,1 до	св. 0,5 до		св. 2,0 до	св. 26,5 до
	500,0 МГц включ.		2,0 ГГ ц включ.		26,5 ГГц включ.	50,0 ГГц включ.
0,01		±55,602	±55,544		±180,000	±180,000
0,02		±24,478	±24,442		±42,435	±59,291
0,05		±9,667		±9,633	±15,912	±20,449
0,1		±4,933		±4,900	±8,130	±10,385
0,2		±2,612		±2,579	±4,396	±5,610
0,4		±1,522		±1,489	±2,726	±3,482
0,6		±1,222		±1,189	±2,341	±2,991
0,8		±1,120		±1,087	±2,277	±2,909
1		±1,097		±1,064	±2,341	±2,991

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85056 А при уровне выходной мощности минус 10 дБм
Значение модуля	Пределы допускаемой абсолютной погрешности измерений
коэффициента пе	амплитуды коэффициента передачи, дБ
редачи, дБ	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГ ц включ.	св. 2,0 до 26,5 ГГц включ.	св. 26,5 до 50,0 ГГц включ.
-100	±6,256	±0,390	±0,786	±4,053
-90	±2,514	±0,244	±0,401	±1,528
-80	±0,913	±0,186	±0,299	±0,592
-70	±0,378	±0,141	±0,249	±0,325
-60	±0,228	±0,098	±0,205	±0,246
-50	±0,170	±0,055	±0,163	±0,199
-40	±0,159	±0,047	±0,154	±0,191
-30	±0,156	±0,043	±0,151	±0,187
-20	±0,153	±0,040	±0,148	±0,184
-10	±0,150	±0,037	±0,145	±0,181
0	±0,145	±0,033	±0,142	±0,180
10	±0,166	±0,053	±0,163	±0,200
Значение модуля коэффициента пе	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
редачи, дБ	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГ ц включ.	св. 2,0 до 26,5 ГГц включ.	св. 26,5 до 50,0 ГГц включ.
-100	±180,000	±2,629	±5,429	±36,493
-90	±19,613	±1,628	±2,699	±11,090
-80	±6,366	±1,235	±1,998	±4,040
-70	±2,546	±0,932	±1,657	±2,177
-60	±1,519	±0,642	±1,362	±1,640
-50	±1,123	±0,355	±1,075	±1,322
-40	±1,053	±0,300	±1,019	±1,263
-30	±1,030	±0,279	±0,998	±1,241
-20	±1,009	±0,257	±0,977	±1,220
-10	±0,988	±0,237	±0,957	±1,201
0	±0,969	±0,218	±0,949	±1,202
10	±1,067	±0,315	±1,046	±1,299
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в
диапазоне частот с использованием калибровочного набора 85056D при уровне выходной мощности минус 10 дБм
Значение модуля коэффициента от	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ
ражения	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГ ц включ.	св. 2,0 до 26,5 ГГц включ.	св. 26,5 до 50,0 ГГц включ.
0	±0,008	±0,008	±0,051	±0,051
0,1	±0,008	±0,008	±0,053	±0,053
0,2	±0,009	±0,009	±0,056	±0,057
0,4	±0,011	±0,010	±0,066	±0,068
0,6	±0,013	±0,013	±0,082	±0,084
0,8	±0,017	±0,016	±0,103	±0,107
1	±0,021	±0,020	±0,130	±0,135

Значение модуля коэффициента отражения	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус
Значение модуля коэффициента отражения	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГ ц включ.	св. 2,0 до 26,5 ГГц включ.	св. 26,5 до 50,0 ГГц включ.
0,01	±55,616	±55,558	±180,000	±180,000
0,02	±24,488	±24,451	±180,000	±180,000
0,05	±9,679	±9,646	±180,000	±180,000
0,1	±4,951	±4,918	±32,168	±32,459
0,2	±2,641	±2,608	±16,396	±16,569
0,4	±1,574	±1,540	±9,627	±9,791
0,6	±1,296	±1,263	±7,921	±8,117
0,8	±1,216	±1,183	±7,459	±7,696
1	±1,216	±1,183	±7,492	±7,774

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85056D при уровне выходной мощности минус 10 дБм__

Значение модуля коэффициента пе	Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ
редачи, дБ	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГ ц включ.	св. 2,0 до 26,5 ГГц включ.	св. 26,5 до 50,0 ГГц включ.
-100	±6,256	±0,392	±0,942	±4,072
-90	±2,515	±0,247	±0,650	±1,597
-80	±0,918	±0,189	±0,576	±0,762
-70	±0,388	±0,144	±0,531	±0,568
-60	±0,243	±0,101	±0,489	±0,508
-50	±0,185	±0,057	±0,448	±0,465
-40	±0,175	±0,049	±0,440	±0,456
-30	±0,172	±0,046	±0,437	±0,453
-20	±0,1 69	±0,043	±0,434	±0,451
-10	±0,165	±0,039	±0,433	±0,450
0	±0,161	±0,035	±0,454	±0,472
10	±0,181	±0,056	±0,473	±0,492
Значение модуля коэффициента пе	Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
редачи, дБ	от 0,1 до 500,0 МГц включ.	св. 0,5 до 2,0 ГГ ц включ.	св. 2,0 до 26,5 ГГц включ.	св. 26,5 до 50,0 ГГц включ.
-100	±180,000	±2,640	±6,573	±36,737
-90	±19,626	±1,643	±4,450	±11,646
-80	±6,400	±1,251	±3,920	±5,256
-70	±2,617	±0,948	±3,603	±3,868
-60	±1,616	±0,658	±3,312	±3,443
-50	±1,227	±0,371	±3,024	±3,141
-40	±1,158	±0,316	±2,968	±3,084
-30	±1,136	±0,294	±2,947	±3,063
-20	±1,114	±0,273	±2,928	±3,043
-10	±1,094	±0,253	±2,924	±3,041
0	±1,075	±0,235	±3,077	±3,203
10	±1,173	±0,332	±3,174	±3,301

1) дБм - дБ относительно 1 мВт.

Таблица 10 - Метрологические характеристики анализаторов моделей M9805A, M9806A, M9807A, M9808A при работе в режиме анализатора спектра (характеристики при работе в режиме анализатора спектра (при установленном аппаратном обеспечении анализатора спектра 090 совместно с программным обеспечением S95090A))

Наименование характеристики	Значение
Диапазон рабочих частот моделей анализатора, МГц M9805A M9806A M9807A M9808A	от 0,1 до 26,5103 от 0,1 до 32 103 от 0,1 до 44103 от 0,1 до 53 103
Диапазон установки полосы обзора моделей анализатора, МГц M9805A M9806A M9807A M9808A	от 0,1 до 26,5103 от 0,1 до 32 103 от 0,1 до 44103 от 0,1 до 53 103
Дискретность установки частоты, Гц	1
Диапазон установки количества точек измерительной трассы	от 11 до 100001
Диапазон установки ширины полосы пропускания узкополосного фильтра промежуточной частоты (RBW) с шагом 10 %, по уровню минус 3 дБ, Гц	от 10 до 3 106
Диапазон установки ширины полосы пропускания видеофильтра (VBW) с шагом 10 %, Гц	от 10 до 3 106
Тип запуска	непрерывный, однократный, групповой, вручную, внешний
Диапазон установки времени задержки запуска, с	от 0 до 3
Дискретность установки задержки запуска, с	3 10-6
Диапазон измерения уровней мощности, дБм1)	от среднего уровня собственных шумов до максимально допустимого уровня переменной (ВЧ) составляющей сигнала на входе анализатора
Диапазон установки логарифмической шкалы уровня мощности, дБ/деление	от 0,001 до 500
Минимальный шаг установки логарифмической шкалы уровня мощности, дБ	0,001
Максимально допустимый уровень переменной (ВЧ) составляющей сигнала на входе анализатора, дБм	27
Пределы допускаемой абсолютной погрешности измерения уровня мощности в диапазоне частот, дБ от 9 кГц до 10 МГц включ. св. 10 МГц до 20 ГГ ц включ. св. 20 до 53 ГГц	±0,15 ±0,10 ±0,15

Наименование характеристики	Значение
Коэффициент стоячей волны по напряжению (КСВН) измерительного порта в диапазоне частот от 1 до 3 МГц включ.	1,499
св. 3 МГц до 4 ГГц включ.	1,329
св. 4 до 10 ГГц включ.	1,671
св. 10 до 20 ГГц включ.	2,100
св. 20 до 27 ГГц включ.	2,323
св. 27 до 40 ГГц включ.	3,570
св. 40 до 50 ГГц включ.	2,323
св. 50 до 53 ГГц включ.	3,570
Средний уровень собственных шумов приёмного тракта анализатора по входу измерительного порта в диапазоне частот, дБм/Гц2) св. 100 до 300 кГц включ.	-113
св. 0,3 до 1,0 МГц включ.	-123
св. 1 до 10 МГц включ.	-128
св. 10 до 100 МГц включ.	-136
св. 100 до 200 МГц включ.	-144
св. 200 МГц до 3 ГГц включ.	-144
св. 3,0 до 6,5 ГГц включ.	-144
св. 6,5 до 9,0 ГГц включ.	-142
св. 9 до 17 ГГц включ.	-141
св. 17 до 20 ГГц включ.	-139
св. 20 до 25 ГГц включ.	-139
св. 25 до 30 ГГц включ.	-136
св. 30 до 45 ГГц включ.	-134
св. 45 до 50 ГГц включ.	-119
св. 50 до 53 ГГц включ.	-109
1) дБм - дБ относительно 1 мВт; 2) дБм/Гц - мощность на несущей частоте.

Наименование характеристики	Значение
Габаритные размеры моделей анализатора (без креплений), мм, не
более
- M9370A, M9371A, M9372A, M9373A, M9374A, M9375A	19,9
ширина	128,4
высота	212,6
длина
- M9800A, M9801A, M9802A, M9803A, M9804A опция 200	22
ширина	130
высота	210
длина
- M9800A, M9801A, M9802A, M9803A, M9804A опции 400/600	42
ширина	130
высота	210
длина
- M9805A, M9806A, M9807A, M9808A опция 200	22
ширина	130
высота	210
длина
Масса моделей анализатора, кг, не более
M9370A, M9371A, M9372A, M9373A, M9374A, M9375A	0,59
M9800A, M9801A, M9802A, M9803A, M9804A опция 200	0,54
M9800A, M9801A, M9802A, M9803A, M9804A опция 400	1,01
M9800A, M9801A, M9802A, M9803A, M9804A опция 600	1,17
M9805A, M9806A, M9807A, M9808A опция 200	0,69
Условия применения
температура окружающего воздуха, °С	от 15 до 35
относительная влажность, %	от 30 до 80
атмосферное давление, кПа	от 84 до 106
Напряжение питания постоянного тока, В	3,5 и 12
Потребляемая мощность, Вт, не более	80
Формат модуля	PXIe, совместим с PXI
	Hybrid

Знак утверждения типа

наносится в верхнем левом углу руководства по эксплуатации типографским или компьютерным способом и на корпус анализатора в виде наклейки.

Комплектность

Таблица 12 - Комплектность анализаторов

Наименование	Обозначение	Количество
Анализатор цепей векторные модульные	M9370A, или M9371A, или M9372A, или M9373A, или M9374A, или M9375A, или M9800A, или M9801A, или M9802A, или M9803A, или M9804A, или M9805A, или M9806A, или M9807A, или M9808A	1 шт.1)
Руководство по эксплуатации	-	1 экз.
Методика поверки	651-20-050 МП	1 экз.
1) - по заказу

Поверка

осуществляется по документу 651-20-050 МП «ГСИ. Анализаторы цепей векторные модульные М9370А, М9371А, М9372А, М9373А, М9374А, М9375А, М9800А, M9801A, M9802A, М9803А, М9804А, М9805А, М9806А, М9807А, М9808А. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 28.07.2020.

Основные средства поверки:

отражения	85052B,	регистрационный
отражения	85053В,	регистрационный
отражения	85056А,	регистрационный
отражения	85057В,	регистрационный
отражения	85058В,	регистрационный
отражения	85058 V,	регистрационный

наборы мер коэффициентов передачи и № 53567-13 в Федеральном информационном фонде;

наборы мер коэффициентов передачи и № 53566-13 в Федеральном информационном фонде;

наборы мер коэффициентов передачи и № 53567-13 в Федеральном информационном фонде;

частотомер электронно-счетный 53152А, регистрационный № 61967-15 в Федеральном информационном фонде;

стандарт частоты рубидиевый FS 725, регистрационный № 31222 -06 в Федеральном информационном фонде;

блок измерительный ваттметра Ш913А, регистрационный № 57386-14 в Федеральном информационном фонде;

преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8485A, регистрационный № 58375-14 в Федеральном информационном фонде;

преобразователь измерительные термоэлектрические ваттметров поглощаемой мощности N8488A, регистрационный № 58375-14 в Федеральном информационном фонде;

преобразователи измерительные Е4414А, регистрационный № 57163-14 в Федеральном информационном фонде;

преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8487A, регистрационный № 57386-14 в Федеральном информационном фонде;

преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8482A, регистрационный № 57386-14 в Федеральном информационном фонде;

генератор сигналов E8257D, регистрационный № 743 33-19 в Федеральном информационном фонде;

анализатор спектра Е4448А, регистрационный № 56128-14 в Федеральном информационном фонде;

аттенюаторы ступенчатые программируемые 8494G и 8496G, регистрационный № 60239-15 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
