Спектрометры эмиссионные с индуктивно-связанной плазмой iCAP PRO, 79938-20

Спектрометры эмиссионные с индуктивно-связанной плазмой iCAP PRO Назначение средства измерений

Спектрометры эмиссионные с индуктивно-связанной плазмой iCAP PRO предназначены для измерений массовой концентрации элементов в водных растворах, природных и сточных водах, продуктах питания, металлах и их сплавах, почвах, геологических пробах, рудах и продуктах их переработки, огнеупорах, керамике, стекле, в атмосферном воздухе, продукции химической продукции, фармацевтических препаратах, нефти, нефтепродуктах, отработанных смазочных маслах и в других веществах и материалах

Описание

Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля пробы в источник индуктивно-связанной плазмы, измерении уровня эмиссии атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных графиков.

Спектрометры представляют собой настольные лабораторные приборы, управляемые и контролируемые внешним компьютером. Соединение между компьютером и спектрометром устанавливается с использованием Ethernet кабеля.

Основу спектрального блока составляет Эшелле спектрометр с двумя диспергирующими элементами: дифракционной решеткой и двухходовой призмой из кварца, используемой для разделения порядков спектра. Одновременная регистрация всего спектра или набора выбранных линий осуществляется с помощью матричного CID-детектора.

Спектрометры выпускаются в виде нескольких моделей, которые отличаются способом наблюдения плазмы и уровнем автоматизации измерений. В обозначение модели входят два вида индексов:

1)    индекс способа обзора плазмы (Duo - двойной (аксиальный и радиальный) обзор плазмы или Radial - только радиальный обзор плазмы);

2)    индекс уровня автоматизации измерений (Х, ХР или ХРS).

Обозначение типа средства измерения наносится на заводскую табличку спектрометра, находящуюся на его задней стенке. Обозначение модели спектрометра отображается в управляющем компьютере в папке ProgramData\Thermo\Qtegra\LogFiles в текстовом файле log-xxxxxxxx-xxxxxxxxxx.log (где х - это набор цифр) в строке Got yyyyyy instrument capabilities, где yyyyy - обозначение модели спектрометра. Дата и время изменения этого файла совпадают с датой и временем последнего выхода из автономного ПО Qtegra.

Пломбирование спектрометров не предусмотрено.

Программное обеспечение

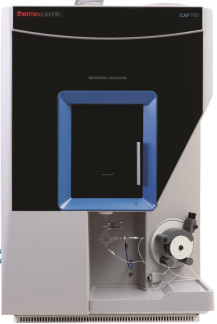

Общий вид спектрометров и место нанесения знака поверки приведены на рисун

Спектрометры оснащены встроенным ПО (прошивкой) и автономным ПО Qtegra (на русском зыке). Встроенное ПО является полностью метрологически значимым и выполняет реализацию аппаратных функций спектрометра, сбор данных с детектора и их передачу в автономное ПО. К метрологически значимой части автономного ПО относится файл Qtegra.exe. Идентификационные данные ПО приведены в таблице 2.

Метрологически значимая часть автономного ПО выполняет следующие функции:

-    контроль состояния и управление спектрометром;

-    установку режимов работы прибора;

-    обработку, представление и хранение результатов измерений;

-    построение градуировочных графиков;

-    проведение диагностических тестов прибора.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Т аблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса спектрометра в виде наклейки.

Комплектность

Т аблица 5 - Комплектность спектрометров

Поверка

осуществляется по документу МП-242-2392-2020 «ГСИ. Спектрометры эмиссионные с индуктивно-связанной плазмой iCAP PRO. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 25.09.2020 г.

Основные средства поверки: СО водных растворов ионов кадмия (ГСО 6690-93) и меди (ГСО 7764-2000).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1 или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Техническая документация изготовителя
