| Номер в госреестре | 79941-20 |
| Наименование СИ | Анализаторы вибрации |
| Обозначение типа СИ | Dx-800 |
| Изготовитель | "DynaTronic Corporation Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы вибрации серии Dx-800 (далее - анализаторы) предназначены для измерений абсолютной вибрации объекта контроля (виброускорения, виброскорости) и частоты вращения вала.
Принцип действия анализаторов основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей (в состав анализаторов не входят), расчете не измеряемых прямым путем параметров, а также сбора, хранения и передачи данных на ПК.
Анализаторы серии Dx-800 измеряют среднее квадратическое значение (СКЗ), пиковое значение, размах виброускорения, виброскорости и частоту вращения.
Анализаторы серии Dx-800 осуществляют непрерывный сбор аналоговой информации, ее обработку, выдачу результатов измерений в цифровом виде и хранение измерительной информации.
Анализаторы серии Dx-800 имеют возможность программирования коэффициентов преобразования подключаемых первичных преобразователей.
Анализаторы выпускаются в четырех модификациях: DE-844W, DU-844D, DE-864W, DE-884U, которые отличаются между собой количеством и типами входных каналов, а также максимальным значением входного напряжения.
Анализаторы модификации DE-844W выпускаются в портативном исполнении и оснащены возможностью подключения к ПК через адаптер беспроводной локальной сети (WLAN) или по стандартным интерфейсам связи. Анализаторы модификации DE-844W имеют четыре канала для подключения первичных преобразователей вибрации (IEPE акселерометров и велосиметров) и один канал измерения частоты вращения.
Анализаторы модификации DU-844D выпускаются в портативном исполнении и снабжены интерфейсами для соединения с ПК. Анализаторы модификации DU-844D имеют четыре канала для подключения первичных преобразователей вибрации (IEPE акселерометров и велосиметров).
Анализаторы модификации DE-864W выпускаются в портативном исполнении и имеют жидкокристаллический дисплей для отображения результатов измерений. Анализаторы модификации DE-864W имеют восемь или шестнадцать измерительных каналов для подключения первичных преобразователей вибрации (IEPE акселерометров и велосиметров) и два канала измерений частоты вращения.
Анализаторы модификации DE-884U выпускаются в портативном исполнении и снабжены интерфейсами для соединения с ПК. Анализаторы модификации DE-884U имеют восемь каналов для подключения первичных преобразователей вибрации (IEPE акселерометров и велосиметров).
Частота дискретизации сигнала анализаторов серии Dx-800 составляет 128 кГц.

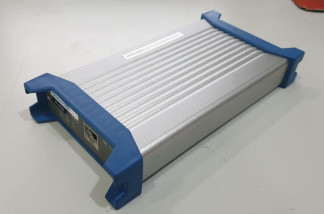

Общий вид анализаторов вибрации серии Dx-800, места опломбирования и места нанесения знака об утверждении типа приведены на рисунках 1-2.
Программное обеспечение (далее - ПО) анализаторов подразделяется на встроенное программное обеспечение (далее - ВПО) и внешнее ПО, устанавливаемое на ПК.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память анализаторов в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики анализаторов нормированы с учетом ВПО.
К внешнему программному обеспечению, относится ПО «DHDAS», которое позволяет выполнять следующие задачи:
- конфигурирование и настройка параметров анализаторов (выбор количества используемых измерительных каналов, диапазонов измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя и др.);
- обработка результатов измерений, с последующим хранением данных на ПК;
- создание базы данных оборудования и технологических процессов и хранение в них собранных данных;
- создание отчетов на основе полученных данных и проведенного анализа.
Внешнее ПО не предоставляет доступ к внутренним программным кодам и не
позволяет вносить изменения в ВПО.
Для защиты накопленной и текущей информации, конфигурационных параметров анализаторов от несанкционированного доступа предусмотрены меры технического и организационного характера: физический (пломбирование) и программный контроль доступа по паролю с регистрацией в журнале событий.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений. Метрологически значимая часть ПО является неизменной. Средства для внесения изменений в ПО анализатора пользователю не предоставляются.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 -2014 - высокий.
| Таблица 1 - Идентификационные данные программного обеспечения | |
| Идентификационные данные (признаки) | Значение |
| Встроенное программное обеспечение | |
| Идентификационное наименование ПО | LCC |
| Номер версии (идентификационный номер) ПО | не ниже 8302 |
| Цифровой идентификатор ПО | - |
| Внешнее программное обеспечение | |
| Идентификационное наименование ПО | DHDAS |
| Номер версии (идентификационный номер) ПО | не ниже 8.18.7.5Z |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики анализаторов серии Dx-800
| Наименование характеристики | Значение | |||
| DE-844W | DU-844D | DE-864W | DE-884U | |
| Количество каналов: - измерения вибрация - измерения частоты вращения | 4 1 | 4 | 8 (или 16) 2 | 8 |
| Диапазон изменения коэффициента преобразования: - подключаемых преобразователей виброускорения, мВ/(мс-2) - подключаемых преобразователей виброскорости, мВ/(мм-с-1) | от 10-9 от 10-9 | до 1012 до 1012 | ||
| Максимальное значение входного напряжения переменного тока, В | ±30 | ±5 | ±10 | ±5 |
| Диапазоны измерений: - виброускорения1), м/с2 - виброскорости2), мм/с | от 0,05 до 5000 от 0,05 до 100 | |||
| Диапазоны рабочих частот, Гц | от 0,4 до 20000 | от 0,01 до 20000 | от 0,4 до 20000 | от 0,01 до 20000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений виброускорения и виброскорости в диапазоне рабочих частот и температур % | ±1 | |||
| Диапазон измерений частоты вращения, об/мин | от 30 до 240000 | - | от 30 до 240000 | - |
| Пределы допускаемой относительной погрешности измерений частоты вращения в диапазоне рабочих температур, % | ±0,5 | |||
| 1) - при заданном значении коэффициента преобразования 2 мВ/(мс-2) для анализатора модели DE-864W, 1 мВ/(мс-2) для анализаторов моделей DU-844D и DE-884U и 6 мВ/(мс-2) для анализатора модели DE-844W; 2) - при заданном значении коэффициента преобразования 100 мВ/(ммс-1) для анализатора модели DE-864W, 50 мВ/(ммс-1) для анализаторов моделей DU-844D и DE-884U и 300 мВ/(мм с-1) для анализатора модели DE-844W | ||||
| Наименование характеристики | Значение | |||
| DE-844W | DU-844D | DE-864W | DE-884U | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -10 до +50 | |||
| Напряжение питания: постоянного тока, В переменного тока, В | от 4 до 6 (имеет встроенную батарею) | от 4 до 6 | от 100 до 240 | от 4 до 6 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 122*102х 34 | 163.5x102 х32 | 265х195х 80 | 188х102х 32 |
| Масса, кг, не более: | 0, 402 | 0, 490 | 3 | 0, 410 |
наносится на корпус анализатора методом наклейки и на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Количество |
| Анализатор вибрации серии Dx-800 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 204/3-03-2020 | 1 экз. |
осуществляется по документу МП 204/3-03-2020 «ГСИ. Анализаторы вибрации серии Dx-800. Методика поверки», утвержденному ФГУП «ВНИИМС» 04 марта 2020 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10), мультиметр цифровой Agilent 34411А (рег. № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «DynaTronic Corporation Ltd», Китай
