| Номер в госреестре | 79942-20 |
| Наименование СИ | Счетчики-расходомеры сжиженного газа |
| Обозначение типа СИ | LPM |
| Изготовитель | "Liqua-Tech Corporation", США |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики-расходомеры сжиженного газа LPM (далее по тексту - счетчики) предназначены для измерения объема сжиженного газа при осуществлении учетно-расчетных и технологических операций для топливораздаточных колонок розничной продажи, для небольших автоцистерн и нефтебаз.
Конструктивно счетчик представляет собой фильтр с газоотделителем, клапан возврата паров, дифференциальный клапан давления, измерительную камеру, с расположенным внутри нее ротором с поршнем, и механический регистратор. Также счетчик может быть оснащен датчиком импульсов, преобразующим обороты счетного механизма в электрические импульсы, пропорциональные объему жидкости.
Счетчики выпускаются в модификациях LPM-102, LPM-150, LPM-200, которые отличаются между собой конструктивно условными диаметрами, значениями объемного расхода, габаритными размерами и массой.
Механический регистратор может оснащаться печатающим устройством.
Сжиженный газ (далее по тексту - жидкость) проходит через фильтр с газоотделителем, внутренний диаметр газоотводного трубопровода должен быть не менее 0,9525 см. Далее через клапан возврата паров и дифференциальный клапан давления он поступает в измерительную камеру. Под давлением жидкости ротор с поршнем приходит в движение. Поршень захватывает определенный объем жидкости и проталкивает его к выходу. Количество перемещений поршня пропорционально объему жидкости, прошедшей через измерительную камеру. Вращение ротора передается через редуктор на счетный механизм - регистратор серии 788700 (без печатающего устройства) или 789002 (с печатающим устройством) компании Veeder-Root, США. Количество жидкости прошедшей через счетчик отображается на роликовых отсчетных устройствах разового и суммарного учета объема механического регистратора.
Трубопроводы, подсоединяемые к счетчику, необходимо подсоединить так, чтобы не возникали силы, действующие на счетчик.
Счетный механизм и печатающее устройство приводятся в исходное положение вручную.
На печатающем устройстве регистрируется: порядковый номер дозы, начальное и конечное значение выданной дозы жидкости в литрах.
Счетчики модификации LPM-102 изготавливаются с двумя условными диаметрами.

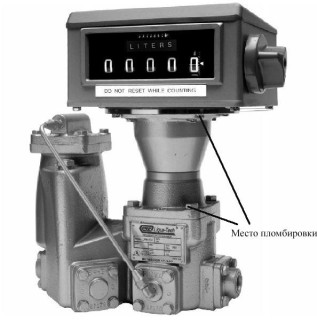

Внешний вид счетчиков с указанием места пломбировки измерительной камеры и регистратора представлен на рисунках 1.1-1.3.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование | Значение | ||
| Модификация счетчика-расходомера | LPM-102 | LPM-150 | LPM-200 |
| Минимальный объемный расход Qmin, л/мин | 12 | 45 | 75 |
| Максимальный объемный расход Qmax, л/мин | 68 | 227 | 380 |
| Пределы допускаемой относительной погрешности измерения объема, % | ±0,5 | ||
| Наименование | Значение | ||
| Модификация счетчика-расходомера | LPM-102 | LPM-150 | LPM-200 |
| Измеряемая среда | Сжиженный газ | ||
| Цена деления счетчика - суммарного учета объема, л - разового учета объема, л | 0,1 0,01 | ||
| Рабочее давление, МПа, не более | 2,4 | ||
| Диапазон рабочих температур, °С | от -23 до +52 | ||
| Условный диаметр Ду, мм | 19 или 25 | 38 | 50 |
| Верхний предел показаний разового учета объема, л | 9999,9 (Не печатающий), или 99999 (Печатающий) | ||
| Верхний предел суммарного учета объема, л | 99999999 | ||
| Тип присоединения к трубопроводу | Коническая резьба(внутренняя) 3/4” или 1” | Коническая резьба (внутренняя) 1 1/2” | Коническая резьба(внут-ренняя) 2” |
| Тип счетного механизма: - суммарного учета объема - разового учета объема | Роликовый Роликовый со сбросом показаний на нуль | ||
| Регистратор | Видер-Рут (Veeder-Root) модель 789002 (печатающий), или 788700 (не печатающий) | ||
| Габариты (длина х ширина х высота), мм, не более | 388х230х502 | 660х296х476 | 660х305х572 |
| Масса, кг, не более | 29 | 75 | 93 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -23 до +52 80 96 до 104 | ||
| Среднее время наработки на отказ, ч, не менее | 30000 | ||
| Средний срок службы, лет, не менее | 10 | ||
наносится на маркировочную табличку счетчика фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | ||
| LPM-102 | LPM-150 | LPM-200 | ||
| 1 Счетчик-расходомер сжиженного газа* | + | + | + | 1 шт. |
| 2 Регистратор (без принтера или с принтером)* | + | + | + | 1 шт. |
| 3 Комплект эксплуатационной документации | + | + | + | 1 экз. |
| 4 Методика поверки | МП 1093-9-2020 | 1 экз. | ||
Примечание - Оборудование помеченное (*) поставляется в зависимости от заказа.
осуществляется по документу МП 1093-9-2020 «Инструкция. ГСИ. Счетчики-расходомеры сжиженного газа LPM. Методика поверки», утвержденная ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» от 20.03.2020 г.
Основные средства поверки:
- рабочие эталоны 1-го и 2-го разряда в соответствии с частью 2 ГПС, утвержденной приказом Росстандарта от 07 февраля 2018 № 256 с диапазоном воспроизводимого объемного расхода соответствующего рабочему диапазону измерений поверяемого счетчика, и пределами допускаемой относительной погрешности при измерении объема жидкости в потоке не более ±0,15 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик счетчиков-расходомеров сжиженного газа LPM с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт счетчиков-расходомеров сжиженного газа LPM в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к счетчикам-расходомерам сжиженного газа LPM
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
