| Номер в госреестре | 79943-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-5, РГС-20 |
| Изготовитель | Марийское районное нефтепроводное управление АО "Транснефть-Верхняя Волга" (МРНУ АО "Транснефть-Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-20 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 5 м3, 20 м3.
Резервуары представляют собой горизонтальные цилиндрические сварные стальные сосуды, состоящие из цилиндрической стенки и двух днищ, имеющие от одной до двух камер (секций). Каждая камера может использоваться для хранения различных видов продуктов.
Конструкция резервуаров горизонтальных стальных цилиндрических по исполнению одностенных с плоскими днищами предусматривает: для резервуара РГС-5 с заводским номером 23021(ЕП-1) подземную установку, а для резервуара РГС-20 с заводским номером 368(Е-16К), конструктивной особенностью которого является наружная теплоизоляция и наличие двух камер (секций), надземное расположение.
Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефти и нефтепродуктов: приемораздаточными патрубками с запорной арматурой и технологическими люками; дыхательными клапанами, устройствами для замера уровня; средствами пожаротушения; молниезащитой и защитой от статического электричества.
Резервуары РГС-5 с заводским номером 23021(ЕП-1) и РГС-20 с заводским номером 368(Е-16К) размещены на площадках линейной производственно-диспетчерской станции «Воротынец» (ЛПДС «Воротынец») Марийского районного нефтепроводного управления (далее МРНУ) АО «Транснефть-Верхняя Волга».

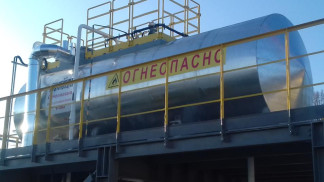

Общий вид надземного резервуара и эскиз конструкций подземного резервуара представлены на рисунках 1 -2.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС -5, РГС-20 не предусмотрено.
отсутствует
Метрологические и технические характеристики представлены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Тип резервуара | РГС-5 | РГС-20 |
| Номинальная вместимость, м3 | 5 | 20(17+3) |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | |
Т аблица 2 - Т ехнические характеристики
| Наименование характеристики | Значение | |
| РГС-5 | РГС-20 | |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: | ||
| Температура окружающей среды, 0С | от -40 до +50 | |
| Атмосферное давление, кПа | от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-5 | 1 |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-5 | 1 |
| Градуировочная таблица. | РГС-5 | 1 |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 | 1 |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-20 | 1 |
| Градуировочная таблица. | РГС-20 | 2 |
осуществляется в соответствии с ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-03);
- рулетка измерительная металлическая Р20Н2Г 2 -го класса точности с верхним пределом измерений 20 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р30У2К 2-го класса точности с верхним пределом измерений 30 м (регистрационный номер 51171 -12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-5, РГС-20
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГСИ. Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, приказ № 256 от 07 февраля 2018 г.
