| Номер в госреестре | 79945-20 |
| Наименование СИ | Вычислители объема природного газа |
| Обозначение типа СИ | REGUL-VG-01 |
| Изготовитель | Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вычислители объема природного газа REGUL-VG-01 (далее - вычислители) предназначены для измерений и преобразований аналоговых и цифровых сигналов от первичных измерительных преобразователей, приема и обработки дискретных сигналов, формирования выходных аналоговых и дискретных сигналов, вычисления расхода и количества природного газа.
Принцип действия вычислителей основан на непрерывном измерении и преобразовании входных аналоговых и цифровых сигналов, поступающих от первичных измерительных преобразователей, в значения технологических параметров. Вычислители осуществляют приём дискретных сигналов, информирующих о состоянии контролируемого оборудования. На основе полученных сигналов вычислители формируют управляющие аналоговые и дискретные сигналы для управления исполнительными механизмами.
Вычислители представляют собой шкафы управления, реализующие функции вторичной части измерительных каналов измерительных систем в соответствии с ГОСТ Р 8.596-2002, в которых размещается следующее оборудование: модули аналогового и дискретного ввода/вывода, модули центральных процессоров, интерфейсные модули, барьеры искробезопасности, блоки питания, источники бесперебойного питания, коммуникационное оборудование, релейные модули, клеммный ряд.
Состав измерительных каналов вычислителей указан в таблице 1.
Таблица 1 - Состав измерительных каналов вычислителей
| Т ип сигнала | Барьер искр об ез опасн ости | Модули ввода/вывода аналоговых сигналов и обработки данных |
| Аналоговый вход (сила постоянного тока) | Барьеры искр об ез опасн ости БИ-006-Б | Модули аналогового ввода AI 02 041 контроллеров программируемых логических REGUL RX00 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 63776-16), контроллер программируемый логический REGUL R400 (регистрационный номер 63776-16) |
| Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009) | Барьеры искр об ез опасн ости БИ-003-А | Модули аналогового ввода AI 02 031 контроллеров программируемых логических REGUL RX00 (регистрационный номер 63776-16), контроллер программируемый логический REGUL R400 (регистрационный номер 63776-16) |
| Т ип сигнала | Барьер искр об ез опасн ости | Модули ввода/вывода аналоговых сигналов и обработки данных |
| Аналоговый выход (сила постоянного тока) | - | Модули аналогового вывода AO 02 011 контроллеров программируемых логических REGUL RX00, контроллер программируемый логический REGUL R400 |
| Примечание - Количество измерительных каналов, искробезопасных барьеров и модулей ввода/вывода аналоговых сигналов и обработки данных указываются в формуляре вычислителя. | ||
Вычислители обеспечивают выполнение следующих основных функций:
- измерение и преобразование аналоговых и цифровых сигналов от первичных измерительных преобразователей;
- прием и обработку дискретных сигналов;
- формирование выходных аналоговых и дискретных сигналов;
- вычисление физических свойств природного газа в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015;
- вычисление массового, объемного расхода, приведенного к стандартным условиям, и количества природного газа методом переменного перепада давления с использованием стандартных сужающих устройств в соответствии с ГОСТ 8.586.2-2005;
- вычисление теплоты сгорания природного газа в соответствии с ГОСТ 31369-2008;
- регистрацию, индикацию, хранение, отображение результатов измерений и передачу на верхний уровень информации;
- формирование отчетов;
- защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров;
- возможность использования совместно с NTP серверами точного времени.

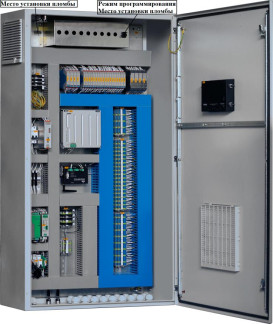

Общий вид вычислителей и места пломбирования представлены на рисунке 1.
Программное обеспечение (далее - ПО) обеспечивает реализацию функций вычислителей.
Защита ПО вычислителей от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
Идентификационные данные ПО вычислителей приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО вычислителей
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | REGUL-VG-01 |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 92EAA075BF801CA54B40102089544880 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
ПО вычислителей защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения пароля, ведения доступного только для чтения журнала событий.
Уровень защиты ПО вычислителей «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений аналоговых сигналов: - силы постоянного тока, мА - термопреобразователей сопротивления по ГОСТ 6651-2009*, °С | от 4 до 20 от -50 до +100 |
| Диапазон воспроизведений аналоговых сигналов силы постоянного тока, м А | от 4 до 20 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока от 4 до 20 мА, % | ±0,05 |
| Пределы допускаемой абсолютной погрешности измерений сигналов термопреобразователей сопротивления по ГОСТ 6651-2009, °С | ±0,5 |
| Пределы допускаемой приведенной к диапазону воспроизведений погрешности воспроизведения силы постоянного тока от 4 до 20 мА, % | ±0,1 |
| Пределы допускаемой относительной погрешности при вычислении физических свойств, расхода и количества природного газа, % | ±0,05 |
| * Номинальная статическая характеристика 100П (а=0,00391 °C-1), Pt 100 (а=0,00385 °C-1), 100М (а=0,00428 °C-1), 50М (а=0,00428 °C-1), 100Н (а=0,00617 °C-1) по ГОСТ 6651-2009. | |
Т аблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220^2 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВА, не более | 1,3 |
| 1 | 2 |
| Габаритные размеры, мм, не более: | |
| - высота | 1433 |
| - ширина | 800 |
| - глубина | 300 |
| Масса, кг, не более | 100 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 20 до 80, |
| без конденсации влаги | |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на маркировочную табличку, закрепленную на двери шкафа вычислителей, с помощью специализированного струйного принтера с термическим закреплением печати и на титульный лист формуляра типографским способом.
Т аблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Вычислитель объема природного газа REGUL-VG-01 | REGUL-VG-01 | 1 шт. |
| Формуляр | ПБКМ.424359.030 ФО | 1 экз. |
| Руководство по эксплуатации | ПБКМ.424359.030 РЭ | 1 экз. |
| Методика поверки | МП 1703/1-311229-2020 | 1 экз. |
осуществляется по документу МП 1703/1-311229-2020 «Государственная система обеспечения единства измерений. Вычислители объема природного газа REGUL-VG-01. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 17 марта 2020 г. Основное средство поверки:
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (регистрационный номер 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик вычислителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке вычислителей.
приведены в эксплуатационном документе.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 100 А»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ПБКМ.424359.030 ТУ Вычислители объема природного газа REGUL-VG-01. Технические условия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
