Весы электронные Pocket Truck, 79946-20

Назначение

Весы электронные Pocket Truck (далее - весы) предназначены для статического измерения массы металла (профилей и прутков).

Описание

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и индикатора (весоизмерительного прибора с аналого-цифровым преобразователем и дисплеем для отображения результата взвешивания) DISOMAT Tersus (изготовитель - фирма «SCHENCK PROCESS GmbH», Германия, рег. № 53571-13). В состав ГПУ входят одна платформа, представляющая собой тележку с оснасткой для укладки металла (сварной рамы, в верхней части которой находятся 10 шт. нижних роликов и 10 пар опорных роликов). Эта платформа опирается на комплект из четырех датчиков весоизмерительных тензорезисторных RTN Schenk (изготовитель - фирма «SCHENCK PROCESS GmbH», Германия, рег. № 21175-13), установленных в приямок в узлы встройки (типа VEN 10 -22). Прямое соединение кабелей от датчиков с ГПУ выполнено в распределительной коробке VKK 28004, которая закреплена на соответствующей раме весов. Заводские номера весов 26008/2020, 26009/2020.

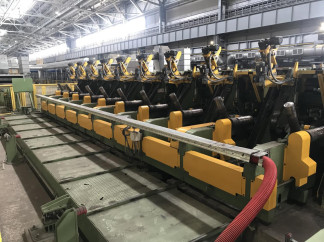

Общий вид ГПУ весов представлен на рисунке 1 .

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее-датчики), возникающей под действием силы тяжести взвешиваемого груза, а аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Результаты взвешивания выводятся на дисплей весоизмерительного прибора.

Весы оснащены интерфейсами RS 232 и RS 485, которые позволяют подключать различные периферийные устройства (принтер, вторичный дисплей, ПК).

Знак поверки в виде наклейки наносится на корпус прибора весоизмерительного. Место нанесения знака поверки, а так же схема пломбировки корпуса интерфейсного разъема прибора весоизмерительного от несанкционированного доступа к функциям юстировки приведены на рисунках 2, 3.

Рисунок 3 - Схема пломбировки корпуса интерфейсного разъема

Маркировка весов производится на табличке, закрепленной на поверхности ГПУ и разрушающейся при снятии, на которую наносятся:

-    обозначение весов;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    действительная цена деления (d) и поверочный интервал (e);

-    заводской номер весов;

-    класс точности;

-    предельные значения температуры;

-    знак утверждения типа;

-    наименования предприятия изготовителя;

-    дата производства весов.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки (рис. 3).

ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя. Доступ к изменению настроек и данных измерений защищен паролем, а дата и время изменения параметров юстировки и настройки фиксируются в журнале событий весов. Эта информация может быть выведена на табло весов, ее изменения извне невозможны.

Идентификационным признаком ПО служит номер версии, который может быть вызван в меню прибора.

Уровень защиты ПО «высокий» в соответствии с Р50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО.

x=A-Z y=0-9

* - данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Технические характеристики

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), интервала нагрузки (m), пределов допускаемой погрешности (mpe) и число поверочных интервалов (n) приведены в таблице 2.

Таблица 2 - Метрологические характеристики весов

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe), указанных в таблице 2.

Таблица 3 - Основные технические характеристики

Значение

Наименование характеристики

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, расположенную на ГПУ, и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ OIML R-76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания приложение ДА «Методика поверки весов».

Основные средства поверки:

- рабочий эталон единицы массы 4 -го разряда в соответствии с государственной поверочной схемой для средств измерения массы утвержденной Приказом Росстандарта №2818 от 29.12.2018

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус прибора весоизмерительного, а так же в паспорт и свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к весам электронным Pocket Truck

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Государственная поверочная схема для средств измерения массы утвержденная приказом Росстандарта №2818 от 29.12.2018
