| Номер в госреестре | 79948-20 |
| Наименование СИ | Дифрактометры рентгеновские |
| Обозначение типа СИ | Equinox |
| Изготовитель | Thermo Fisher Scientific (Ecublens) SARL, Швейцария (производственные площадки Thermo Fisher Scientific INEL SAS, Франция и Thermo Fisher Scientific Brno s.r.o., Чешская Республика) |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Дифрактометры рентгеновские Equinox Назначение средства измерений
Дифрактометры рентгеновские Equinox предназначены для измерений углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте и относительной интенсивности дифракционных пиков (максимумов отражения) при решении задач рентгенодифракционного и рентгеноструктурного анализа материалов.
Принцип действия дифрактометров основан на регистрации дифрагированных рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества. В дифрактометре используется асимметричная геометрия с фиксированным углом о, причем разрешение по углу 26 обеспечивается за счет использования изогнутого газонаполненного позиционно-чувствительного детектора.
Рентгеновское излучение от рентгеновской трубки попадает на плоский монохроматор (или параболическое зеркало). На выходе формируется пучок с малой угловой расходимостью 0,07 0,30 ° (в зависимости от типа используемого рентгенооптического элемента), ширина которого регулируется щелью. Пучок, попадая на поликристаллический образец под фиксированным углом о дифрагирует на беспорядочно расположенных кристаллитах, и рассеянное излучение попадает в позиционно -чувствительный детектор
Квант рентгеновского излучения при попадании внутрь камеры детектора обеспечивает возникновения разряда в инертном газе (Аг) под высоким давлением (0,587^0,608 МПа (5,8 ^ 6,0 атм)). Разряд происходит между изогнутым катодом, находящимся под напряжением 9,7 кВ и анодом, представляющим из себя линию задержки (систему с высокой индуктивностью). Разряд гаснет в течение некоторого времени (для его уменьшения, а также для оптимизации геометрических характеристик плазменного канала используют не чистый аргон, а его смесь с 15 % этана), при этом в цепи анода регистрируют импульсы тока, время прихода которых на левую и правую стороны линии задержки различно. Цифровой сигнальный процессор определяет разность во времени и приписывают импульс к одному из 4096 каналов (диапазонов времени задержки). Таким образом регистрируется зависимость //(^канала) в режиме реального времени. Управляющий компьютер дифрактометра осуществляет пересчет номера канала в угол 2 6, обеспечивая вывод дифракто-граммы.
Дифрактометры представляют собой стационарные настольные лабораторные приборы и изготавливаются в виде двух моделей: Equinox 100 и Equinox 1000. Конструктивно дифрактометры Equinox 100 и Equinox 1000 выполнены в виде приборного каркаса, в задней верхней части которых располагаются высоковольтный источник питания рентгеновской трубки, блок контроля систем безопасности и блок управления и сбора данных. В передней части каракаса в специальной защите от прямого и отраженного рентгеновского излучения трубки располагается измерительный блок, вертикально расположенный позиционно-чувствительный детектор, рентгеновскую трубку, монохроматор (или зеркало) с системой регулировки, щели и держатель образца с регулируемым углом о.
Обе модели дифрактометров эквивалентны друг другу с точки зрения конструкции измерительного блока, отличия заключаются только в используемом источнике рентгеновского излучения (у Equinox 100 вместо трубки с нормальным фокусом используется микрофокусный источник). Управление дифрактометрами, сбор данных и их обработка осуществляются с помощью внешнего персонального компьютера. Пломбирование дифрактометров не предусмотрено.

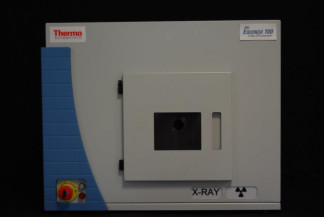

Общий вид и дифрактометров место нанесения знака поверки представлены на рисунках 1 и 2.
Дифрактометры оснащены встроенным программным обеспечением (прошивкой) и автономным программным обеспечением Symphonix. К метрологической значимой части встроенного ПО относится ПО контроллера позиционно -чувствительного детектора (модуль CPS). К метрологически значимой части автономного ПО относятся два модуля: AcqCps и IMAD.
Идентификационные данные ПО приведены в таблице 1.
Встроенное ПО предназначено для сбора данных с детектора, их передачи в автономное ПО и для реализации аппаратных функций детектора.
Метрологически значимые модули автономного ПО выполняют следующие функции:
- регистрация, обработка и хранение данных, получаемых с детектора;
- настройка режимов работы;
- позиционная калибровка детектора;
- диагностические проверки;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077 -2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Встроенное программное обеспечение | Автономное программное обеспечение | ||
| Идентификационное наименование программного обеспечения | CPS | AcqCps | IMAD |
| Номер версии (идентификационный номер) программного обеспечения | Не ниже CPS 120 | не ниже 1.0.0.0 | не ниже 4.0 |
| Цифровой идентификатор программного обеспечения | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Equinox 100 | Equinox 1000 | ||
| Исп.1 | Исп.2 | ||
| Диапазон измерений углов дифракции 2 в, градус | от 0 до 110 | от 0 до 110 | от 0 до 110 от 33 до 140 |
| Пределы допускаемой абсолютной погрешности при измерении угловых положений дифракционных максимумов, градус | ±0,15 | ±0,15 | |
| Относительное СКО выходного сигнала^, %, не более | 5,0 | 5,0 | |
| ^ Выходной сигнал: суммарная интенсивность в максимуме отражения (104) для ГСО 104402014; число измерений=10. Время накопления 600 с. | |||
| Наименование характеристики | Значение | |
| Equinox 100 | Equinox 1000 | |
| Радиус кривизны гониометра, мм | 180 | 180 |
| Напряжение питания от сети переменного тока частотой (50±1)Гц, В | 230+23-23 | 230+23-23 |
| Потребляемая мощность (без охладителя), кВ-А, не более | 1,0 | 8,0 |
| Габаритные размеры (ДхШхВ), мм, не более | 560х750х550 | 798х1012х764 |
| Масса, кг, не более | 80 | 191 |
| Средний срок службы, лет | 10 | 10 |
| Наработка на отказ, ч, не менее | 10000 | 10000 |
| Условия эксплуатации: - температура окружающей среды оС | от 18 до 30 | от 18 до 30 |
| -относительная влажность, %, не более | 80 | 80 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правый верхний угол лицевой панели в виде наклейки или отпечатком от резинового клише.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дифрактометр | Equinox 100 или Equinox 1000 | 1 шт. |
| Компьютер | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Методика поверки | МП 242- 2369-2020 | 1 экз. |
осуществляется по документу МП-242-2369-2020 «ГСИ. Дифрактометры рентгеновские Equinox. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
16.06.2020 г.
Основные средства поверки:
стандартный образец дифракционных свойств кристаллической решетки ГСО 10440-2014 (SRM 1976b).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель дифрактометра, как показано на рисунках 1, 2 и (или) на свидетельство о поверке.
приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений дифрактометр применяется в соответствии с аттестованными методиками (методами) измерений
Техническая документация изготовителя
