Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200, РВС-300, РВС-400, РВСП-400, РВС-700, РВС-1000, РВСП-1000, РВС-2000, 79950-20

Назначение

Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200, РВС-300, РВС-400, РВСП-400, РВС-700, РВС-1000, РВСП-1000, РВС-2000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные вертикальные цилиндрические РВС-100, РВС-200, РВС-300, РВС-400, РВСП-400, РВС-700, РВС-1000, РВСП-1000, РВС-2000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо -раздаточными патрубками и технологическими люками.

Резервуары РВСП-400, РВСП-1000 дополнительно оборудованы плавающим покрытием.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Резервуары стальные вертикальные цилиндрические расположены:

Оренбургская обл., г. Бузулук, ООО «Башнефть - Розница», Бузулукская НБ (РВС-200 зав.№ 4, РВС-400 зав.№№ 3, 6, 7, 8, РВСП -400 зав.№ 10, РВС-2000 зав.№№ 1, 2, 5, 9);

Оренбургская обл., г. Оренбург, ООО «Башнефть - Розница», Оренбургская НБ (РВС-700 зав.№№ 26, 38, 43, РВС-1000 зав.№№ 7, 12, 15, 37, 50, РВСП-1000 зав.№ 36, РВС-2000 зав.№№ 3, 23);

Оренбургская обл., Саракташский р -н, п. Саракташ, ООО «Башнефть - Розница», Саракташская НБ (РВС-400 зав.№№ 4, 7(20006633), 13а, РВС-700 зав.№№ 5, 8, 35, РВС-1000 №№ 1, 9);

Оренбургская обл., г. Сорочинск, ООО «Башнефть - Розница», Сорочинская НБ (РВС-400 зав.№№ 6(26331007), 8(26331025), 12, РВС -700 зав.№ 9, РВС-1000 зав.№№ 2, 4,

11, 24, РВС-2000 зав.№ 10);

Оренбургская обл., Адамовский р -н, п. Шильда, ООО «Башнефть - Розница», Шильдинская НБ (РВС-100 зав.№№ 10, 11, РВС-300 зав.№ 5, РВС-400 зав.№№ 1, 2, 9, РВС-700 зав.№ 4, РВС-1000 зав.№№ 3, 6, 12(20001015)).

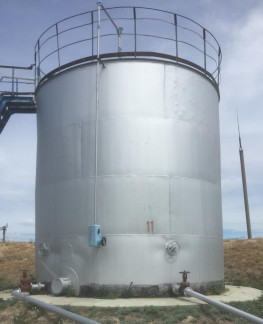

Общий вид резервуаров стальных вертикальных цилиндрических РВС-100, РВС-200, РВС-300, РВС-400, РВСП-400, РВС-700, РВС-1000, РВСП-1000, РВС-2000 представлены на рисунке 1-9.

f

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-100, РВС-200, РВС-300, РВС-400, РВСП-400, РВС-700, РВС-1000, РВСП-1000, РВС-2000 не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

-    рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

-    толщиномер ультразвуковой ТЭМП -УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230 -08);

-    штангенциркуль ТТТЦ -1-150-0,1 (регистрационный № 260-05);

-    термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

отсутствуют

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-100, РВС-200, РВС-300, РВС-400, РВСП-400, РВС-700, РВС-1000, РВСП-1000, РВС-2000

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
