| Номер в госреестре | 79951-20 |
| Наименование СИ | Терморегистраторы |
| Обозначение типа СИ | Termo-Kont MK моделей T70, T71 |
| Изготовитель | "Shanghai Dewav IoT Technology Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 2 года; 1 год - для модели T70 (при использовании измерительного канала относительной влажности воздуха) |
| Описание типа | скачать |
| Методика поверки | скачать |
Терморегистраторы «Termo-Kont MK» моделей T70, T71 (далее по тексту -терморегистраторы) предназначены для измерений и регистрации температуры и относительной влажности при перевозке различной продукции.
Принцип действия терморегистраторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (ПП) температуры и относительной влажности.
Терморегистраторы изготавливаются моделей T70 и T71, которые отличаются друг от друга по метрологическим и техническим характеристикам.
Терморегистратор представляет собой автономный программируемый самописец, фиксирующий температуру и относительную влажность (только для модели Т70) в течение заданного времени и с заданным временным интервалом записи. Запись установочных параметров в терморегистраторы, заявляемых пользователем, осуществляется при помощи программного обеспечения на предприятии-изготовителе. Считывание информации, накопленной в терморегистраторах, производится в виде отчетного файла формата «.pdf» при его подключении к персональному компьютеру.
Запись установочных параметров, а также считывание накопленной информации возможно самим пользователем с помощью удаленного сервера (www.cloud.termokont.ru) с установленным программным обеспечением, доступ на который обеспечивается индивидуальным паролем. Терморегистраторы имеют встроенную SIM карту для отслеживания местоположения по базовым станциям сотовой связи (частоты 850/900/1800/1900 МГц). Данные измерений и навигационные координаты местонахождения терморегистраторов передаются на удаленный сервер (www.cloud.termokont.ru). Считывание информации возможно как в онлайн-режиме, так и за выбранный прошедший промежуток времени.
Конструктивно терморегистраторы выполнены в виде компактного моноблока из поликарбоната со встроенными ПП температуры и относительной влажности (модель Т70), или с присоединенным при помощи кабеля внешним зондом с ПП температуры (модель T71). На лицевой панели терморегистраторов моделей T70 и T71 расположены кнопки управления и жидкокристаллический дисплей. В корпус терморегистраторов встроен USB-разъем, c помощью которого они подключаются непосредственно к персональному компьютеру.

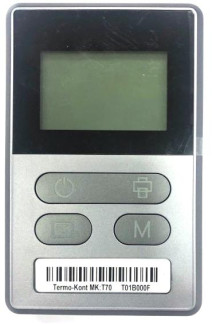

Общий вид терморегистраторов представлен на рисунке 1.
( ~) О о
I _
III lllll'l lllllllll'lilll)
Пломбирование терморегистраторов не предусмотрено.
Программное обеспечение (ПО) терморегистраторов состоит из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в терморегистраторы на предприятии -изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Автономная часть ПО, установленная на удаленном сервере, применяется для программирования таких параметров терморегистраторов, как: период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт), а также для обработки результатов измерений каждого зарегистрированного терморегистратора (нахождение максимального, минимального и среднего значения температуры за заданный период), и формирования отчетов за определенный промежуток времени в форме графиков и таблиц по каждой позиции измерения.
Данное ПО также позволяет:
- создавать точные и полные копии записей путем экспорта данных в формате Excel или PDF (по выбору пользователя) для представления на электронном или бумажном носителе;
- осуществлять защиту хранящихся в базе данных от корректировок;
- ограничивать доступ к данным - доступ разрешен только авторизованным пользователям после введения индивидуальных логина и пароля;
- проводить аудит пользователей с сохранением в базе данных точного времени информирования о нарушении температурного режима путем передачи данных по электронной почте или отправки SMS-сообщения;
- определять навигационные координаты местонахождения терморегистраторов, а также отслеживать весь маршрут следования при перевозках различной продукции.
Идентификационные данные встроенного ПО терморегистраторов представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V0.01 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и основные технические характеристики терморегистраторов приведены в таблицах 2-3.
Т аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| T70 | Т71 | |
| Диапазон измерений температуры, °С | от -30 до +70 | от -40 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - от -40 до -10 °С не включ. - от -30 до -10 °С не включ. - от -10 до +45 °С включ. - св. +45 до +70 °С - св. +45 до +80 °С | ±1,0 ±0,5 ±1,0 | ±1,0 ±0,5 ±1,0 |
| Разрешающая способность показаний при измерении температуры, °С | 0,1 | |
| Диапазон измерений относительной влажности, % | от 5 до 95 | - |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности (в диапазоне температур окружающей среды от +5 до +70 °С), % | ±5 | - |
| Диапазон показаний относительной влажности, % | от 1 до 99 | - |
| Разрешающая способность показаний при измерении относительной влажности, % | 1 | - |
| Примечание: Допускается применять терморегистраторы в диапазоне измерений, лежащем внутри нормируемого диапазона измерений температуры, приведенного в таблице. | ||
| Наименование характеристики | Значение | |
| T70 | Т71 | |
| Номинальное напряжение питания, В | 3,7 (встроенный литиевый аккумулятор) 5 (через USB-кабель) | |
| Габаритные размеры, мм | 103x65,6x18,5 | 103x65,6x18,5 (без внешнего зонда) |
| Длина измерительной (монтажной) части внешнего зонда, мм | - | 50 |
| Диаметр измерительной (монтажной) части внешнего зонда, мм | - | 6 |
| Длина соединительного кабеля внешнего зонда, мм | - | 1000;3000; 5000; 10000 |
| Масса, г | 148 | 205 |
| Количество записей в памяти терморегистратора, шт. | 50 000 | |
| Интервал между измерениями (регистрацией) данных, мин | от 1 до 60 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при окружающей температуре +25 °С) %, не более | от -30 до +70 95 | от -40 до +80 95 |
| Средняя наработка до отказа, ч, не менее | 15 000 | 35 000 |
| Средний срок службы, лет, не менее | 2 | 2 |
наносится на титульный лист Руководства по эксплуатации на терморегистраторы типографским способом, а также на корпус терморегистратора с помощью наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Терморегистратор (модель в соответствии с заказом) | - | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Методика поверки | МП 207-024-2020 | 1 шт. |
осуществляется по документу МП 207-024-2020 «ГСИ. Терморегистраторы «Termo-Kont MK» моделей T70, T71. Методика поверки», утверждённому ФГУП «ВНИИМС» 30.06.2020 г.
Основные средства поверки:
Рабочий эталон 3 -го разряда по ГОСТ 8.558-2009 - Термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 2 -го разряда по ГОСТ 8.547-2009 - Измеритель комбинированный Testo 645 с зондом 0636 9741 (Регистрационный № 17740-12);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Измеритель температуры многоканальный прецизионный МИТ 8.15М (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Техническая документация фирмы-изготовителя.
