| Номер в госреестре | 79952-20 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-25 |
| Изготовитель | Акционерное общество "Транснефть-Сибирь" (АО "Транснефть-Сибирь"), г. Тюмень |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС -25 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют стальные горизонтальные конструкции цилиндрической формы с коническими днищами.
Тип размещения резервуаров - подземный.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Резервуары горизонтальные стальные цилиндрические РГС-25 расположены на территории резервуарного парка Акционерного общества (АО) «Транснефть -Сибирь», ЛДПС «Южный Балык», филиала «Нефтеюганское УМН» по адресу: ХМАО, Нефтеюганский р -н, п. Сентябрьский

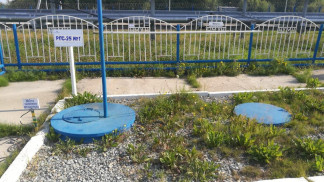

Общий вид и эскиз резервуаров горизонтальных стальных цилиндрических РГС -25 зав.№№ 1, 2 представлены на рисунках 1 -3.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-25 не предусмотрено.
отсутствует
| Наименование характеристики | Значение | |
| Тип резервуара | РГС-25 | |
| Номинальная вместимость, м3 | 25 | |
| Заводской номер | 1 | 2 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 | |
| Средний срок службы, лет, не менее | 30 | |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | От мину с 5 0 до плюс 50 от 84,0 до 106,7 | |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Резервуары горизонтальные стальные цилиндрические | РГС-25 зав.№№ 1, 2 | 2 шт. |
| Паспорта на резервуары | - | 2 экз. |
| Градуировочные таблицы | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки» объемным методом.
Основные средства поверки:
- расходомер жидкости турбинный PTF 040, (4,0-40) м3/ч, ПГ ± 0,15 % (рег. №11735-00);
- уровнемер «Струна-М» от 0 до 4000 мм, ПГ ± 1 мм (рег.№ 15669-02);
- термометр ртутный стеклянный лабораторный ТЛ-4, (0-55) °С, ЦД 0,1°С (рег.№ 303-91);
- манометр деформационный образцовый с условной шкалой МО, (0-25) кгс/см2, КТ 0,25 (рег.№ 5768-76);
- ареометр стеклянный АНТ-1, ЦД 0,5 кг/м3 (рег.№ 37028 -08);
- секундомер механический СОПпр; (0 -60) мин; ЦД 0,2 с (рег. № 11519-11). Допускается применение аналогичных средств поверки, обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
сведения отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-24
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов
