| Номер в госреестре | 79953-20 |
| Наименование СИ | Счетчики воды одноструйные универсальные |
| Обозначение типа СИ | ОВСУ, ОВСУд |
| Изготовитель | Общество с ограниченной ответственностью "Водомер" (ООО "Водомер"), г. Мытищи, Московская обл. |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды одноструйные универсальные ОВСУ, ОВСУд (далее - счетчики) предназначены для измерений объема холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения.
Принцип действия счетчиков основан на преобразовании числа оборотов крыльчатки, вращающейся под действием потока воды, протекающей через счетчики, в показания индикаторного устройства. Поток воды попадает в корпус счетчика через решетчатый фильтр и далее поступает в измерительную полость, внутри которой вращается крыльчатка. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик. Вода, пройдя зону вращения крыльчатки, поступает через выходное отверстие в выходной патрубок. Значение объема индицируется на индикаторном устройстве.
Конструктивно счетчики состоят из корпуса с резьбовым присоединением (проточной части), крыльчатки и счетного механизма с индикаторным устройством.
Счетный механизм состоит из масштабирующего редуктора и индикаторного устройства барабанного типа. Масштабирующий редуктор приводит число оборотов крыльчатки к значениям количества протекшей воды. Индикаторное устройство регистрирует количество (объем) прошедшей через счетчик воды в м3 и их долях.
Счетчики выпускаются в исполнениях ОВСУ-15 и ОВСУд-15. Счетчики исполнения ОВСУд-15 имеют магнитоуправляемый контакт, который формирует импульсы, количество которых пропорционально объему воды, прошедшему через счетчик.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлена на рисунке 2.

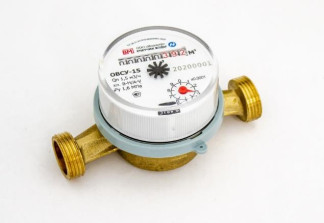

а) Счетчики воды ОВСУ-15 б) Счетчики воды ОВСУд-15
Рисунок 1 - Общий вид счетчиков воды одноструйных универсальных ОВСУ, ОВСУд
а) Счетчики воды ОВСУ-15 б) Счетчики воды ОВСУд-15
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение | |
| Вид монтажа* | H | V |
| Класс точности по ГОСТ Р 50193.1 | В | А |
| Минимальный объемный расход, Qmin, м3/ч | 0,03 | 0,06 |
| Переходный объемный расход, Qt, м3/ч | 0,12 | 0,15 |
| Номинальный объемный расход, Qn м3/ч | 1,5 | 1,5 |
| Максимальный объемный расход, Qmax, м3/ч | 3,0 | 3,0 |
| Порог чувствительности, не более, м3/ч | 0,014 | |
| Пределы допускаемой относительной погрешности измерений объема воды, %: - Qmin < Q < Qt - Qt < Q < Qmax | ±5 ±2 | |
| Потеря давления при Qmax, МПа, не более | 0,09 | |
| Максимальное рабочее давление, МПа | 1,6 | |
| Передаточный коэффициент К, м3/имп.** | 0,001 | |
| * - H - горизонтальная установка счетчика; V - вертикальная установка счетчика; ** - только для ОВСУд-15. | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр условного прохода, DN | 15 |
| Присоединительная резьба по ГОСТ 6357-81 | 3/4 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 110х70х68 |
| Масса, кг, не более | 0,3 |
| Диапазон температуры воды, °С | от +5 до +95 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности воздуха, % - диапазон атмосферного давление, кПа | от +5 до +50 не более 80 от 84,0 до 106,7 |
| Емкость индикаторного устройства, м3 | 99999,9999 |
| Наименьшая цена деления, м3 | 0,0001 |
наносят на лицевую панель счетчика методом фотопечати и на титульный лист паспорта счетчика типографским способом.
Таблица 3 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик воды одноструйный универсальный | ОВСУ, ОВСУд* | 1 шт. |
| Паспорт | ПС 26.51.63-010-06469904-2020 | 1 экз. |
| Руководство по эксплуатации | РЭ 26.51.63-010-06469904-2020 | 1 экз. |
| Комплект монтажных частей* | - | - |
| * - Исполнение счетчика и комплект монтажных частей определяется договором на поставку. | ||
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон 3-го разряда (стационарный) в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон от 0,014 до 1,5 м3/ч;
- рабочий эталон 3-го разряда (передвижной) в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон от 0,03 до 3 м3/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или на бланк свидетельства о поверке, а также согласно рисунку 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости
ТУ 26.51.63-010-06469904-2020 Счетчики воды одноструйные универсальные ОВСУ, ОВСУд. Технические условия
