| Номер в госреестре | 79954-20 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | BMP 2024SH E |
| Изготовитель | Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС"), г. Рязань |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные BMP 2024SH Е (далее - колонка), предназначены для измерения объема топлива (бензин и дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетно-расчетных операций.
Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.
На дистанционном пульте (управляющем компьютере) задается доза. При снятии раздаточного крана (пистолета) автоматически включается соответствующий данному виду топлива электродвигатель, передающий через клиноременную передачу вращение насосу моноблока. В моноблоке происходит фильтрация топлива и отделение парогазовой фракции. Далее топливо через электромагнитный клапан поступает в соответствующий измеритель объема (дозатор), где, заполняя поочередно цилиндры, приводит во вращательное движение коленчатый вал, который, в свою очередь через соединительную муфту соединен с валом генератора импульсов. Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в отсчетное устройство, которое осуществляет подсчет и отображение на индикаторах (дисплеях колонки) информации о разовой выдаче топлива. Отмеренное дозатором топливо через рукав и раздаточный кран поступает в емкость потребителя.
Колонка состоит из основных модулей:
- модуля гидравлики, состоящего из каркаса с основанием и комплектующего оборудования (насосного моноблока, электродвигателя, электромагнитного клапана, дозатора с генератором импульсов, системы патрубков);
- модуля лебедки (стойки) шлангов;
- модуля счетчика с дисплеем и управляющей электроникой.
Модуль гидравлики состоит из основания, которое совместно с торцевым и внутренним столбом после соединения с консолями дозаторов и моноблоков, создает несущую часть модуля гидравлики. Два сопряженных насосных моноблока каждого модуля гидравлики значительно укрепляют каркас колонки.
Модуль раздаточных шлангов представляет собой отдельный модуль, состоящий из стойки лебедки раздаточных шлангов, которая работает по принципу свободно подвеши-вамого груза в петле шланга, волоков шлангов и элементов наружного покрытия. Данная конструкция позволяет при необходимости вытягивать шланги на достаточную длину с возвратом их в корпус модуля шлангов. К модулю раздаточных шлангов крепится модуль счетчика.
Конструкция основных модулей является самонесущей и выполняет функцию крепления комплектующих элементов, патрубков, электромонтажа. Кроме того, она является несущей основой для деталей и узлов облицовки колонок. Внутреннее пространство модуля счетчика герметично закрыто застекленными крышками с замками. Все модули с установленным оборудованием также закрыты специальными дверками или панелями с замками, которые в процессе работы колонки должны быть постоянно закрыты.
Характер производства колонок - единичное, колонки: заводские номера: BMP 2024SH Е - 3429, 2859, 2633, 2698, 2944, 3196, 4854, 3873, 3874, 2630, 2632, 2939, 2938, 2948.

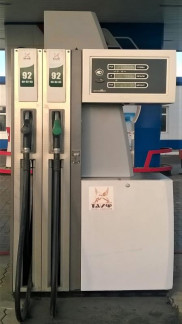

Общий вид колонки приведен на рисунке 1, места пломбирования на рисунках 2 - 4.
Пломба поверителя Винты с отверстиями
отсутствует
Основные метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Основные метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальный расход топлива через один рукав колонки, л/мин, не менее | 50 |
| Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °С, % | ±0,25 |
| Пределы допускаемой относительной погрешности при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, % | ±0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Минимальный расход, л/мин | 5 |
| Количество видов отпускаемого топлива | 2 |
| Количество раздаточных пистолетов | 4 |
| Т ип гидравлики | Напорная/всасывающая |
| Номинальное напряжение питания от сети переменного тока, В | ООА +10% 380 -15% |
| Номинальная частота сети переменного тока, Гц | 50±1 |
| Номинальная сила тока, А | 1,88 |
| Номинальная мощность двигателя, кВт | 0,75 |
| Масса, кг, не более | 180 |
| Габаритные размеры (ДхШхВ), мм, не более | 1030x580x2217 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 12000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -40 до +50 от 30 до 100 |
| Температура выдаваемого топлива, °С: - для бензина - для дизельного топлива | от -40 до +35 от -40 до +50 |
Таблица 3 - Маркировка взрывозащиты
| Заводской номер | Номер сертификата |
| № 3429, № 2859, № 2633, № 2698, № 2944, № 3196, № 2630, № 2632, № 2939, № 2938, № 2948 | РОСС RU.^04^00609 |
| № 4854 | РОСС RU.^04^01553 |
| № 3873, № 3874 | РОСС RU.^04^01230 |
наносится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.
Комплект поставки колонок приведен в таблице 4.
Таблица 4 - Комплект поставки колонок
| Наименование | Количество |
| Колонка топливораздаточная: - BMP 2024SH Е заводские номера 3429, 2859, 2633, 2698, 2944, 3196, 4854, 3873, 3874, 2630, 2632, 2939, 2938, 2948. | - 14 шт. |
| Руководство по эксплуатации | 14 экз. |
осуществляется по документам:
МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» -первичная поверка;
МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» и МИ 1864 -88 - периодическая поверка.
Основные средства поверки:
- при первичной поверке: рабочие эталоны 2 -го разряда по Приказу Росстандарта № 256 от 7.02.2018 г. - мерники 2 -го разряда по ГОСТ 8.400-2013 вместимостью 5, 10, 20, 50 или 100 л с основной погрешностью не более ±0,1%;
- при периодической поверке: рабочие эталоны 2-го разряда по Приказу Росстандарта № 256 от 7.02.2018 г. - мерники со специальными шкалами 2-го разряда по ГОСТ 8.400-2013 вместимостью 10, 20, 50 л с основной погрешностью не более ±0,1%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляр колонки или в свидетельство о поверке.
реализован прямой метод непосредственной оценки объема топлива измерителем объема, проходящего через колонку, в единицах объема.
Приказ Росстандарта № 256 от 7.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 95 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
