Государственный реестр средств измерений

Теплосчетчики Ирга-РВС, 79957-20

79957-20
Теплосчётчики Ирга-РВС (далее - теплосчётчики) предназначены для измерений количества тепловой энергии (теплоты), объёма, массы отпущенных (полученных), а также объёмного и массового расходов, параметров теплоносителя в открытых и закрытых системах теплоснабжения с теплоносителем вода или пар с возвратом и без возврата конденсата, в том числе, в составе узлов учёта тепловой энергии и в системах горячего водоснабжения, а также для хранения, отображения и передачи результатов измерений.
Карточка СИ
Номер в госреестре 79957-20
Наименование СИ Теплосчетчики
Обозначение типа СИ Ирга-РВС
Изготовитель Общество с ограниченной ответственностью "ГЛОБУС" (ООО "ГЛОБУС"), г. Белгород
Год регистрации 2020
Срок свидетельства 02.12.2025
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Теплосчётчики Ирга-РВС (далее - теплосчётчики) предназначены для измерений количества тепловой энергии (теплоты), объёма, массы отпущенных (полученных), а также объёмного и массового расходов, параметров теплоносителя в открытых и закрытых системах теплоснабжения с теплоносителем вода или пар с возвратом и без возврата конденсата, в том числе, в составе узлов учёта тепловой энергии и в системах горячего водоснабжения, а также для хранения, отображения и передачи результатов измерений.

Описание

Принцип действия Ирга -РВС основан на измерении объёмного расхода, температуры, давления теплоносителя в трубопроводах, теплообменных контурах с последующим расчётом количества тепловой энергии, объёма и (или) массы теплоносителя.

Выходные электрические сигналы первичных преобразователей, поступают в тепло-вычислитель, где они преобразуются в значения соответствующих физических величин с последующим вычислением тепловой энергии и количества теплоносителя.

Теплосчётчики являются составными средствами измерений по ГОСТ Р ЕН 1434-1-2011, состоящими из функциональных блоков (составных частей) - средств измерений утверждённого типа:

-    расходомера вихревого «Ирга -РВ» (регистрационный номер - 55090-13),

-    термометров сопротивления и (или) их комплектов (приведены в таблице 1);

-    преобразователей давления (приведены в таблице 1);

-    тепловычислителя СПТ963 (регистрационный номер - 70097-17).

Тепловычислитель обеспечивает обслуживание до шестнадцати трубопроводов. Непосредственно к вычислителю могут быть подключены восемь датчиков с выходным сигналом силы тока, восемь датчиков с частотным или импульсным выходным сигналом и восемь датчиков с сигналом сопротивления, образуя конфигурацию входов 8I+8F+8R. Посредством измерительных адаптеров АДС97 (регистрационный номер в Федеральном информационном фонде средств измерения - 38646-08), подключаемых по интерфейсу RS-485, конфигурация входов может быть расширена до 12I+12F+12R при подключении одного и до 16I+16F+16R при подключении двух адаптеров.

Теплосчётчики обеспечивают:

-    измерение тепловой энергии, объёма, массы, объемного и массового расходов, температуры, разности температур, давления;

-    архивирование часовых, суточных и месячных значений количества тепловой энергии, объёма, массы, давления, температуры, объемного и массового расходов (часовой архив позволяет хранить данные 62 суток (1488 записей), суточный архив - 12 месяцев (365 записей) и месячный архив - 3 года (36 записей)) и хранение записей не менее 1 года без электропитания;

-    архивирование сообщений о перерывах питания, о нештатных ситуациях, об изменениях настроечных параметров, до 1200 записей для каждой категории сообщений;

-    ввод настроечных параметров;

-    показания текущих, архивных и настроечных параметров на встроенном дисплее;

-    ведение календаря, времени суток и учёт времени работы;

-    защиту данных от несанкционированного изменения;

-    коммуникацию с внешними устройствами при помощи портов: SFP (оптический), RS 232, RS 485.

В таблице 1 приведены средства измерений температуры и давления, которые входят в состав теплосчётчика в любом сочетании.

Термометры сопротивления и (или) комплекты термометров, входящие в состав теплосчётчика, применяются с номинальной статической характеристикой (НСХ) Pt50, Pt100, 50П, 100П и классами точности АА, А, В (в зависимости от заказа).

Первичные преобразователи избыточного давления, входящие в состав теплосчётчика, применяются с выходными сигналами постоянного тока от 0 до 5 мА, от 4 до 20 мА и классами точности 0,25; 0,5 (в зависимости от заказа).

Таблица 1 - Составные части теплосчетчика

Наименование СИ

Регистрационный

номер

Расходомер вихревой «Ирга-РВ»

55090-13

Тепловычислитель СПТ963

70097-17

СИ температуры

Термопреобразователи сопротивления платиновые ТСП -Н

38959-17

Термопреобразователи сопротивления платиновые ТСП, ТСП К

65539-16

Термопреобразователи сопротивления ВЗЛЕТ ТПС

21278-11

Термопреобразователи сопротивления платиновые ТСПТВХ

33995-07

Термопреобразователи сопротивления ТСП 012

60966-15

Термопреобразователи сопротивления взрывозащищенные Метран -250

21969-11

СИ разности температур

Комплекты термометров сопротивления платиновых КТСП-1088, КТСП-1288

45368-10

Комплекты термопреобразователей сопротивления КТСП -Н

38878-17

Комплекты термопреобразователей сопротивления платиновых КТС-Б

43096-15

Комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В

24204-03

СИ давления

Преобразователи давления измерительные СДВ

28313-11

Преобразователи давления МИДА-13П

17636-17

Датчики давления малогабаритные КОРУНД

47336-16

Датчики давления МТ 101

32239-12

Преобразователи давления МИДА-15

50730-17

Преобразователи давления РС

29147-16

Датчики давления ИД

26818-15

Преобразователи давления НТ

26817-18

Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ

55928-13

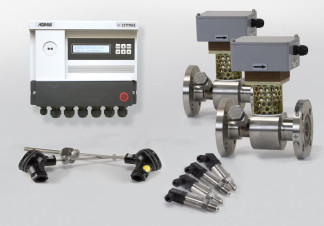

Общий вид теплосчетчика Ирга -РВС и его составных частей представлены на рисун -ках 1, 2.

б) расходомер вихревой «Ирга-РВ», исполнение проходное

в) термопреобразователи сопротивления г) термопреобразователи сопротивления платиновые Т СП-Н    Т СП 012

д) термопреобразователи сопротивления платиновые ТСП

е) термопреобразователи сопротивления ВЗЛЁТ ТПС

ж) термопреобразователи со- з) комплекты термометров и) комплекты термопреобразова-противления платиновые сопротивления платиновых телей сопротивления КТСП-Н ТСПТВХ    КТСП-1088, КТСП-1288

л) датчики давления ИД м) преобразователи давления НТ

к) комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В

н) преобразователи давления измерительные СДВ

о) преобразователи давления п) датчики давления малогаба-МИДА- 13П    ритные КОРУНД

р) преобразователи давления РС-28

с) преобразователи давления т) датчики давления МТ 101 МИДА-15

Для теплосчётчика предусмотрены места пломбирования. Пломбы устанавливаются на расходомерах, СИ температуры и разности температуры, СИ давления, тепловычислителе в соответствии с описаниями типов данных средств измерений.

Схемы и места пломбирования представлены на рисунке 3.

б) пломбирование расходомера «Ирга-РВ» с датчиками температуры и давления Рисунок 3 - Места пломбирования составных частей теплосчетчика Ирга РВС

Программное обеспечение

Программное обеспечения (ПО) теплосчетчика встроенное. Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значения

Расходомеры вихревые «Ирга РВ»

Т епловычи слители СПТ963

Идентификационное наименование ПО

Овегуе(РВ)

-

Номер версии (идентификационный номер) ПО

5.2

01.0.x.xx

Цифровой идентификатор ПО

5D57

FFD3

Алгоритм вычисления цифрового идентификатора

CRC16

Уровень защиты ПО теплосчетчиков И

рга-РВС «высокий» в соответствии Р 50.2.077-201

Нормирование метрологических характеристик приведено с учетом того, что программное обеспечение является неотъемлемой частью теплосчетчиков.

Технические характеристики

Таблица - 3 Метрологические характеристики_

Наименование характеристики

Значение

Диаметр условного прохода (Ду), мм для воды для пара

от 20 до 300 от 20 до 800

Диапазон измерений объёмного расхода теплоносителя, м3/ч для воды для пара

от 0,16 до 1400 от 1,5 до 80000

Диапазон измерений объёма, м3

от 110-4 до 9108

Диапазон измерений массы, т

от 110-4 до 9108

Диапазон измерений количества тепловой энергии, ГДж

от 110-4 до 9108

Диапазон измерений температуры, °С для воды для пара

от 0 до +160 от +100 до +460

Диапазон измерений разницы температур для теплоносителя вода At, °С

от +3 до +150

Верхние пределы измерений давления, МПа для воды для пара

до 1,61) до 301)

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±(0,6+0,004t)

Пределы допускаемой относительной погрешности комплектов термометров сопротивления при измерении разности температур, %

±(0,5+3Д^ /At)

Пределы допускаемой относительной погрешности тепловычислителя при вычислении количества тепловой энергии, %

±(0,5+Д^ /At)

Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, %

±1

Пределы допускаемой относительной погрешности часов, %

±0,01

Пределы допускаемой относительной погрешности измерений объемного и массового расходов воды, объёма, массы, %: в диапазоне расходов Qmin <Q <Qmax:

-    для класса 12)

-    для класса 22)

±(1+0,01 Qmax/Q) ±(2+0,02Qmax/Q)

Пределы допускаемой относительной погрешности измерений массового расхода, массы пара, %: в диапазоне расходов 0,01 Qmax <Q <Qmax

±3

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, теплоноситель вода, %: закрытая система теплоснабжения:

-    для класса 12)

-    для класса 22)

открытая система теплоснабжения в соответствии с ГОСТ Р 8. 728-2010

±(2+4A^/At+0,01 Qmax/Q) ±(3+4Дtн/Дt+0,02Qmax/Q)

Пределы допускаемой относительной погрешности измерений количества тепловой энергии, теплоноситель пар, %

±3,5

1)    -в зависимости от заказа.

2)    -согласно ГОСТ Р ЕН 1434-1-2011

- нижний предел измерений At.

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность при 35 °С, %, не более

-    атмосферное давление, кПа

от -10 до +50 80

от 84 до 106,7

Напряжение питания, В; переменный ток, частота (50±1) Гц

от 187 до 242

Потребляемая мощность, Вт, не более

15

Габаритные размеры и масса

приведены в описаниях типа составных частей

Средняя наработка на отказ, ч.

75000

Средний срок службы, лет

15

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на средства измерений, входящие в состав теплосчетчика, согласно их описанию типа.

Комплектность

Таблица 5 - Комплектность теплосчетчика Ирга-РВС

Наименование

Обозначение

Количество

Т епловычи слитель

СПТ963

1 шт.

Измерительный адаптер

АДС97

от 0 до 2 шт.

Расходомер вихревой

«Ирга -РВ»

от 1 до 16 шт.

Термометр сопротивления1)

-

от 1 до 16 шт.

Комплекты термометров сопротивления1)

-

от 1 до 8 шт.

Преобразователь давления1)

-

от 1 до 16 шт.

Руководство по эксплуатации (раздел 9 «Методика поверки», утвержденный ФГУП «ВНИИМ им. Д. И. Менделеева»)

19.39.00.00РЭ

1 экз.

Паспорт

19.39.00.00ПС

1 экз.

Эксплуатационная документация составных частей

-

1 комплект

1)-тип и количество в зависимости от заказа

Поверка

осуществляется по документу 19.39.00.00 РЭ «Теплосчётчики Ирга-РВС» раздел 9 «Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «22» июня 2020 г.

Основные средства поверки:

средства поверки в соответствии с методиками поверки средств измерений, входящих в состав теплосчетчика.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и / или в паспорт, а также на расходомер в комплекте с СИ температуры и давления и на тепловычилитель в соответствии с рисунком 3.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования

ГОСТ Р 8.728-2010 ГСИ. Оценивание погрешностей измерений тепловой энергии и массы теплоносителя в водяных системах теплоснабжения

Приказ Министерства строительства и жилищно-коммунального хозяйства РФ от 17 марта 2014 г. N 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Приказ Росстандарта от 29.06.2018 N 1339 "Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа"

ГОСТ 8.558-2009 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры

ТУ 26.51.52-001-22221983-19 Теплосчётчики Ирга -РВС. Технические условия
