Номер в госреестре | 79983-20 |
Наименование СИ | Терминалы релейной защиты и автоматики многофункциональные для сетей 6-35 кВ |
Обозначение типа СИ | ARIS-23xx |
Изготовитель | Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург |
Год регистрации | 2020 |
Срок свидетельства | 02.12.2025 |
МПИ (интервал между поверками) | 8 лет |
Описание типа | скачать |
Методика поверки | скачать |
Терминалы релейной защиты и автоматики многофункциональные для сетей 6 -35 кВ ARIS-23xx (далее - терминалы) предназначены для измерений параметров сети переменного тока с номинальной частотой 50 Гц, измерений и учета электроэнергии в соответствии с метрологическими требованиями ГОСТ 31819.22-2012 и ГОСТ 31819.23-2012, измерения и регистрации показателей качества электрической энергии (далее - ПКЭ), измерений унифицированных аналоговых сигналов тока и напряжения, выполнения функций релейной защиты и автоматики присоединениями 6-35 кВ.
Принцип действия терминалов основан на аналого-цифровом преобразовании (далее - АЦП) входных сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Основные функции, обеспечиваемые терминалами, следующие:
- релейная защита и автоматика;
- регистрация аварийных событий;
- измерение и расчет электрических параметров: частоты, напряжения, тока, углов фазовых сдвигов, мощности, сетей с номинальной частотой 50 Гц;
- регистрация дискретных сигналов о состоянии оборудования;
- выдача команд управления;
- измерение унифицированных аналоговых сигналов тока и напряжения;
- измерение и учет электрической энергии;
- регистрация параметров качества электрической энергии;
- оперативная блокировка коммутационных аппаратов;
- обмен данными и командами в цифровых протоколах передачи данных со смежными устройствами и системами;
- выполнение пользовательских алгоритмов;
- учет коммутационного ресурса высоковольтных выключателей.
Терминалы применяются в качестве устройств для построения систем релейной защиты и автоматика (РЗиА), автоматизированных систем управления технологическим процессом (АСУ ТП), систем сбора и передачи информации (ССПИ/ТМ), автоматизированная с истема технического учета электроэнергии (АСТУЭ), автоматизированных систем коммерческо го учета электроэнергии (АИИС КУЭ), контроля и регистрации ПКЭ на электрических подстанциях (ПС, РП, ТП), электростанциях, атомных станциях, объектах жилищнокоммунального хозяйства (ЖКХ) и других объектах энергетики.
Терминалы представляют собой модульно-компонуемые устройства, изготавливаемые в едином корпусе промышленного исполнения, разработанном на основе стандарта «Евромеханика».
В зависимости от количества модулей расширения, входящих в состав терминалов, терминалы подразделяются на следующие исполнения:
- ARIS-23x5 обеспечивают возможность установки до пяти модулей расширения;
- ARIS-23x8 обеспечивают возможность установки до восьми модулей расширения.
В зависимости от назначения терминалы включают в свой состав:
- модули процессорные с дублированными портами Ethernet с поддержкой технологии резервирования PRP;
- модули дискретных выходов;
- модули дискретных входов/выходов;
- модули дискретных выходов;
- модули управления высоковольтным выключателем с функцией реле положения отключено/включено (РПО/РПВ) и контролем тока в цепях управления;
- модули коммуникационные (обеспечивающие последовательные интерфейсы RS-232, RS-485, Ethernet);
- модули аналоговых входов переменного тока, напряжения с функцией измерений, учета, ПКЭ (опционально) (М1, М3, М4);
- модули аналоговых входов переменного тока, напряжения с функцией РЗиА, измерений, учета (опционально) (P1 - P9);
- модули аналоговых входов унифицированных аналоговых сигналов тока, напряжения (модули G1, G2);
- модуль системы обеспечения единого времени ГЛОНАСС/GPS (интегрирован в процессорный модуль);
- модуль беспроводной передачи данных GPRS/3G/LTE (интегрирован в процессорный модуль);
- модули источников питания.
Состав терминала определяется на этапе заказа. Схема условного обозначения терминалов:
1 | 2 | 3 | 4 | 5 | 6 | ||
ARIS | - | 23 | ab | О 1 1 о | -e | -f | -g |
где:
1 - обозначение линейки терминалов, где
«23» - код линейки терминалов.
2 - конструктивное исполнение корпуса, где
«a» - исполнение по составу модулей
0 - произвольный состав модулей;
1 .. 9 - фиксированный состав модулей;
«b» -типоразмер корпуса
5 - исполнение на пять модулей (4U);
8 - исполнение на восемь модулей (4U).
3 - перечень модулей в составе терминалов, где
«c» - обозначение модуля;
«d» - номер, определяющий типоразмер, равен 4.
4 - наличие интерфейса человек -машина (ИЧМ), где
«e» - исполнение ИЧМ:
H0 - встраиваемый ИЧМ;
H1 .x.x - выносной ИЧМ различных исполнений по таблице 1; поле пустое - отсутствие ИЧМ.
5 - дополнительный функционал (при наличии нескольких опций перечисляется через точку) где
«f» - обозначение дополнительного функционала из списка:
M - функция счетчика электроэнергии (активная электрическая энергия класс 0,2S, реактивная электрическая энергия класс 0,5) без функции ПКЭ, только при оснащении модулями Mx;
PM - функция счетчика электроэнергии (активная электрическая энергия класс 0,2S,
реактивная электрическая энергия класс 0,5) без функции ПКЭ, только при оснащении модулями P5, P8;
PV - функция измерения параметров переменного напряжения с метрологическими характеристиками в соответствии с таблицей 10;
QS - функция прибора измерений ПКЭ (класс S по ГОСТ 30804.4.30 -2013), опция счетчика электроэнергии включена, только при оснащении модулями M1;
QA - функция прибора измерений ПКЭ (класс A по ГОСТ 30804.4.30-2013), опция счетчика электроэнергии включена, только при оснащении модулями M3, М4.
6 - тип защиты, где
«g» - обозначение функций РЗиА:
ВЛ - релейная защита и автоматика линии 6 - 35 кВ;
ВВ - релейная защита и автоматика ввода 6 - 35 кВ;
СВ - релейная защита и автоматика секционного выключателя 6 - 35 кВ;
ТН - релейная защита и автоматика трансформатора напряжения 6 - 35 кВ.
Таблица 1 - Список модулей, их обозначений для ARIS-23xx
Наименование модуля | Обозначение |
Источник питания 24 В DC | A1.4 |
Источник питания 220 В AC/DC | A2.4 |
Модуль ЦП, 2xEthernet TX, 2xRS-485, PPS | B1.4 |
Модуль ЦП, 2xEthernet FX, 2xRS-485, PPS | B3.4 |
Модуль ЦП, 2xEthernet TX, 2xRS-485, PPS, GPS/Глонасс, GSM/GPRS, 2xSIM | B5.4 |
Модуль ЦП, 2xEthernet FX, 2xRS-485, PPS, GPS/Глонасс, GSM/GPRS, 2xSIM | B6.4 |
Модуль интерфейсов RS-485, 10 портов | E1.4 |
Модуль интерфейсов RS-232, 3 порта | E2.4 |
Модуль интерфейсов Ethernet, 4 порта 100Base-FX, 2 порта 100Base-TX | E3.4 |
Модуль сетевого шлюза Ethernet, 4 порта 100Base-FX, 4 порта 100Base-TX | E4.4 |
Модуль дискретных выходов 220 В, 5 А AC, 12 выходов | C1.4 |
Модуль управления высоковольтным выключателем | C3.4 |
Модуль дискретных входов 24 В DC, 20 входов | D1.4 |
Модуль дискретных входов 220 В AC/DC, 16 входов | D2.4 |
Модуль дискретных входов 220 В AC/DC с режекцией, 16 входов | D3.4 |
Модуль дискретных входов-выходов 24 В DC, 12 входов, 4 выхода | F1.4 |
Модуль дискретных входов -выходов 220 В AC/DC, 12 входов, 4 выхода | F2.4 |
Модуль дискретных входов -выходов 220 В AC/DC, 6 входов, 6 выходов, режекция | F3.4 |
Модуль дискретных входов -выходов 220 В AC/DC, 6 входов, 6 выходов | F4.4 |
Модуль аналоговых входов от 0 до 5 мА; от -5 до 5 мА; от 4 до 20 мА; от -20 до 20 мА; 12 каналов | G1.4 |
Модуль аналоговых входов от 0 до 1 В; от 0 до 5 В; от 0 до 10 В; от -10 до 10 В; 12 каналов | G2.4 |
Модуль аналоговых входов переменного тока, напряжения с функцией измерений, учета, ПКЭ класс S (опционально). 3 тока (1ном =1/5 А), 3 напряжения (Uном=57,7/220 В; UмФном=100/380 В). ПКЭ класс S | M1.4 |
Модуль аналоговых входов переменного тока, напряжения с функцией измерений, учета, ПКЭ класс A (опционально). 3 тока (1ном =1/5 А), 3 напряжения (Uном=57,7/220 В; UмФном=100/380 В). ПКЭ класс A | M3.4 |
Модуль аналоговых входов переменного тока, напряжения с функцией измерений, учета, ПКЭ класс A (опционально). 4 тока (1ном =1/5 А), 4 напряжения (Uном=57,7/220 В; UмФном=100/380 В). ПКЭ класс A | M4.4 |
Продолжение таблицы 1
Наименование модуля
Обозначение
Модуль аналоговых входов переменного тока, напряжения с функцией РЗиА. 4 тока (1ном =5 А, 4-й канал тока - чувствительный 1А), 4 напряжения (5 7,7/100 В) | P1.4 |
Модуль аналоговых входов переменного тока, напряжения с функцией РЗиА. 4 тока (1ном =1 А, 4-й канал тока - чувствительный 1А), 4 напряжения (57,7/100 В) | P2.4 |
Модуль аналоговых входов переменного тока, напряжения с функцией РЗиА. 4 тока (1ном =5 А), 4 напряжения (Ином=57,7 В; иМФном=100 В) | P3.4 |
Модуль аналоговых входов переменного тока, напряжения с функцией РЗиА. 4 тока (1ном =1 А), 4 напряжения (Ином=57,7 В; иМФном=100 В) | P4.4 |
Модуль аналоговых входов переменного тока, напряжения с функцией РЗиА, измерений, учета (опционально). 4 тока (внешние катушки Роговского), 4 напряжения (ином=57,7 В; ЦмФном-100 В) | P5.4 |
Модуль аналоговых входов переменного тока, напряжения с функцией РЗиА, измерений, учета (опционально). 4 тока (внешние катушки Роговского), 4 напряжения (Ином =100 В подключение к емкостному делителю) | P8.4 |
Модуль аналоговых входов переменного напряжения с функцией РЗиА. 4 напряжения (ином=57,7 В; иМФном=100 В) | P9.4 |
Встроенный ИЧМ для исполнения ARIS -23x5 | H0.5 |
Встроенный ИЧМ для исполнения ARIS-23x8 | H0.8 |
Выносной ИЧМ. 4 цифровых ключа. 7 светодиодов. Питание от 24 В DC | H1.5.1 |
Выносной ИЧМ. 4 цифровых ключа. 7 светодиодов. Питание от 220 В AC/DC | H1.5.2 |
Выносной ИЧМ. 6 цифровых ключей. 18 светодиодов. Питание от 24 В DC | H1.8.1 |
Выносной ИЧМ. 6 цифровых ключей. 18 светодиодов. Питание от 220 В AC/DC | H1.8.2 |

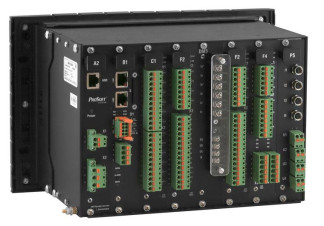

Общий вид терминалов с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.
В состав ПО терминалов входят:
- встроенное системное программное обеспечение (далее - СПО);
- прикладное ПО - программа-конфигуратор, Web-интерфейс.
Встроенное СПО делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть СПО может допускать изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части СПО.
Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений
- «средний» в соответствии с рекомендациями Р 50.2.077 -2014.
Прикладное ПО не является метрологически значимым и предназначено для конфигурирования терминалов и просмотра текущих данных, получаемых и обрабатываемых терминалами.
Идентификационные данные метрологически значимой части ПО терминалов приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО терминалов
Идентификационные данные (признаки) | Значение | ||||
Встроенное СПО ARIS-23xx | Встроенное ПО модулей М1 | Встроенное ПО модулей М3, М4 | Встроенное ПО модулей G1, G2 | Встроенное ПО модулей P5, P8 | |
Идентификаци онное наименование ПО | libecom.so | lib q_s.a | libq_a.a | libai_metrology_ part.a | libq_Px.a |
Номер версии (идентификационный номер) ПО | не ниже 1.9 | не ниже 1.9 | не ниже 1.9 | не ниже 1.9 | не ниже 1.9 |
Цифровой идентификатор ПО | 756a3d3893 9805965e44 670905fc93d5 | 98fd608936 e377cdf555 67fbae4a91a9 | 6dc6e5f3af 15d7644461 40e303ae4ef0 | 69725cb713 b357b6a4a4 6660e43ebacc | f936f6688b7 0545f3c1822 f2c815a526 |
Основные метрологические и технические характеристики терминалов приведены в таблицах 3-21.
Номинальные среднеквадратические значения переменного фазного напряжения: ином = 57,7/220 В.
Номинальные среднеквадратические значения переменного междуфазного напряжения: имФном = 100/380 В.
Номинальные среднеквадратические значения силы переменного тока /ном = 1/5 А.
Базовый ток для модулей P5, P8 (опция PM) базовый ток /б = 100 А, максимальный ток /макс = 2000 А.
Номинальное значение частоты переменного тока f =50 Гц. Таблица 3 - Метрологические характеристики собственных часов
Наименование характеристики | Значение |
Допускаемая поправка часов (с коррекцией по источнику точного времени ГЛОНАСС/GPS или NTP с использованием PPS -сигнала), мс | ±1 |
Допускаемая поправка часов (с коррекцией по источнику точного времени PTP), мкс | ±100 |
Допускаемый ход часов (без коррекции от источника точного времени), с/сут | ±1 |
Таблица 4 - Метрологические характеристики при измерении унифицированных сигналов с помощью модулей G1, G2
Наименование характери стики | Диапазон измерений | Пределы допускаемой погрешности приведенной к диапазону измерений, % | Средний температурный коэффициент изменения погрешности, %/°С |
Напряжение постоянного тока, В | от 0 до +1 от 0 до +5 от 0 до +10 от -10 до +10 | ±0,5 ±0,2 ±0,1 ±0,1 | ±0,005 |
Наименование характери стики | Диапазон измерений | Пределы допускаемой погрешности, приведенной к диапазону измерений, % | Средний температурный коэффициент изменения погрешности, %/°С |
Сила постоянного тока, мА | от 0 до +5 от -5 до +5 от +4 до +20 от -20 до +20 | ±0,2 ±0,2 ±0,1 ±0,1 | ±0,005 |
Таблица 5 - Метрологические характеристики при измерении параметров переменного тока по классу S (по ГОСТ 30804.4.30-2013) с помощью модулей M1__
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д); относительной (5); приведенной к номинальному значению (у) | Средний температурный коэффициент изменения погрешности, %/°С |
Частота переменного тока _f Гц | от 42,5 до 57,5 | ±0,01 Гц (Д) | - |
Среднеквадратическое значение фазного напряжения переменного тока Ua, Ub, Uc, В | от 0,05- ином до 1,5 ином | ±0,2 % (у) | ±0,01 |
Среднее среднеквадратических значений фазного напряжения переменного тока ифср, В | от 0,05^ ином до 1,5- Uном | ±0,35 % (у) | ±0,01 |
Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности и1Ф, и2Ф, Ц)ф, В | от 0,05- ином до 1,5- Uном | ±0,2 % (у) | ±0,01 |
Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В | от 0,05 • иМФном до 1,5^иМФном | ±0,2 % (у) | ±0,01 |
Среднее среднеквадратических значений междуфазного напряжения переменного тока иМФср, В | от 0,05 • иМФном до 1,5^иМФном | ±0,35 % (у) | ±0,01 |
Среднеквадратическое значение междуфазных напряжений переменного тока прямой, обратной и нулевой последовательности ишФ, и2МФ, Ц)МФ, В | от 0,05 • иМФном до 1,5^иМФном | ±0,2 % (у) | ±0,01 |
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д); относительной (5); приведенной к номинальному значению (у); | Средний температурный коэффициент изменения погрешности, %/°С |
Среднеквадратическое значение силы переменного тока Ia, Ib, Ic, А | от 0,011ном до 1,5 •/ном | ±0,2 % (у) | ±0,01 |
Среднее среднеквадратических значений силы переменного тока 1фср, А | от 0,011ном до 1,5 /ном | ±0,35 % (у) | ±0,01 |
Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности I1, I2, I0, А | от 0,011ном до 1,5 /ном | ±0,2 % (у) | ±0,01 |
Активная фазная и трехфазная электрическая мощность Pa, Pb, Pc, P, Вт | от 0,05 • ином до 1,5 ином от 0,011ном до 1,5•/ном 0,25 < cos ф < 1 | ±0,4 % (5) для 0,01 •/ном < I <0,05 •/ном 0,8 < |cos ф| < 1 ±0,2 % (5) дЛЯ °,05-/ном < 1 < 1,5^/ном 0,8 < |cos ф| < 1 ±0,5 % (5) для 0,02^/ном < I <0,1 •/ном 0,5 < |cos ф| < 0,8 ±0,3 % (5) для 0, 1 •/ном < 1 < 1,5 •/ном 0,5 < |cos ф| < 0,8 ±0,5 % (5) для 0,1 •/ном < I < 1,5 •/ном 0,25 < |cos ф| < 0,5 | ±0,02 |
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д); относительной (5); приведенной к номинальному значению (у); | Средний температурный коэффициент изменения погрешности, %/°С |
Реактивная фазная и трехфазная электрическая мощность Qa, Qb, Qc, Q, вар | от 0,05 • ином до 1.5 ином от 0,01/ном до 1.5 •/ном 0,25 < sin ф < 1 | ±0,75 % (5) для 0,02•/ном < / <0,05 •/ном 0,8 < |sin ф| < 1 ±0,5 % (5) дЛЯ 0,05-Тном < / < 1,5^ном 0,8 < |sin ф| < 1 ±0,75 % (5) для 0,05^/ном < / < 0,1 •/ном 0,5 < |sin ф| < 0,8 ±0,5 % (5) для °1 •-/ном < / < 1,5 ш/ном 0,5 < |sin ф| < 0,8 ±0,75 % (5) для 0,1 •-/ном < / < 1,5 •-/ном 0,25 < |sin ф| < 0,5 | ±0,02 |
Полная фазная и трехфазная электрическая мощность Sa, Sb, Sc, S, В А | от 0,05 • ином до 1.5- ином от 0,01/ном до 1.5-/ном | ±0,75 % (5) для 0,01-/ном < / < 0,05^/ном ±0,5 % (5) для 0,05^/ном < / < 1,5^/ном | ±0,02 |
Угол фазового сдвига между током и напряжением основной гармоники ^uia(1), ^uib(1), фи1С(1), ...° | от -180 до +180 | ±0,2° (Д) | - |
Коэффициент мощности фазный cos^A, cos^B, cospc | от -1,0 до +1,0 | ±0,01 (Д) | - |
Таблица 6 - Метрологические характеристики при измерении ПКЭ по классу S (по ГОСТ 30804.4.30-2013) с помощью модулей M1 (опция QS)
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д), относительной (5) |
Отклонение частоты Af 10, Гц | от -7,5 до +7,5 | ±0,01 Гц (Д) |
Положительное отклонение фазного напряжения переменного тока SUАу (+), ёШу (+), SUgv (+), % | от 0 до 20 | ±0,2 % (Д) |
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д), относительной (5) |
Отрицательное отклонение фазного напряжения переменного тока 8UАу (-), (-), SUov (-), % | от 0 до 20 | ±0,2 % (Д) |
Установившееся отклонение фазных напряжений переменного тока SUАу , ёиВу , ^Ugy, % | от -20 до +20 | ±0,2 % (Д) |
Коэффициент искажения синусоидальности кривой напряжения Ku (при Ки >1,0), % | от 1 до 45 | ±5 % (5) |
Коэффициент искажения синусоидальности кривой напряжения Ки (при Ки <1,0), % | от 0 до 1 | ±0,3 % (Д) |
Коэффициент п-й гармонической составляющей напряжения Kusg,n (при Kusg,n > 1,0), где п = 2.40, % | от 1 до 30 | ±5 % (5) |
Коэффициент п-й гармонической составляющей напряжения Kusg,n (при Kusgn < 1,0), где п = 2.. .40, % | от 0 до 1 | ±0,3 % (Д) |
Коэффициент да-й интергармонической составляющей напряжения Kuisg,m (при Kuisgm > 1,0), где да = 2.39, % | от 1 до 30 | ±5 % (5) |
Коэффициент да-й интергармонической составляющей напряжения Kuisgm (при Kuisgm < 1,0), где да = 2.39, % | от 0 до 1 | ±0,3 % (Д) |
Коэффициент искажения синусоидальности кривой тока Ki (при Ki >1,0), % | от 1 до 45 | ±5 % (5) |
Коэффициент искажения синусоидальности кривой тока KI (при KI <1,0), % | от 0 до 1 | ±0,3 % (Д) |
Коэффициент п-й гармонической составляющей силы переменного тока KIsg,n порядка (при KIsg,n > 1,0), где п = 2.40, % | от 1 до 30 | ±5 % (5) |
Коэффициент п-й гармонической составляющей силы переменного тока KIsg,n (при KIsg,n < 1,0), где п = 2.40, % | от 0 до 1 | ±0,3 % (Д) |
Коэффициент несимметрии напряжений по обратной последовательности K2U, % | от 0 до 20 | ±0,2 % (Д) |
Коэффициент несимметрии напряжений по нулевой последовательности Kou, % | от 0 до 20 | ±0,2 % (Д) |
Длительность провала (прерывания) напряжения переменного тока ^ров, с | от 0,02 до 60 | ±0,02 с (Д) |
Длительность перенапряжения ^пер, с | от 0,02 до 60 | ±0,02 с (Д) |
Коэффициент временного перенапряжения ^ер, отн.ед. | от 0,01 до 30 | ±1 % (5) |
Глубина провала напряжения ^пров, % | от 10 до 95 | ±1 % (5) |
Таблица 7 - Метрологические характеристики при измерении параметров переменного тока по классу A (по ГОСТ 30804.4.30-2013) с помощью модулей M3, M4__
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д),относительной (5), приведенной1 (у) | Средний температурный коэффициент изменения погрешности, %/°С |
Частота переменного тока f, Гц | от 42,5 до 57,5 | ±0,01 Гц (Д) | - |
Среднеквадратическое значение фазного напряжения переменного тока Ua, Ub, Uc, В | от 0,01 • ином до 1,5- ином | ±0,1 % (у) | ±0,01 |
Среднее среднеквадратических значений фазного напряжения переменного тока ифср, В | от 0,01-ином до 1,5 ином | ±0,1 % (у) | ±0,01 |
Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности и1Ф, и2Ф, и0Ф, В | от 0,01-ином до 1,5 ином | ±0,1 % (у) | ±0,01 |
Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В | от 0,01 • иМФном до 1,5-иМФном | ±0,1 % (у) | ±0,01 |
Среднее среднеквадратических значений междуфазного напряжения переменного тока иМФср, В | от 0,01 • иМФном до 1,5-иМФном | ±0,1 % (у) | ±0,01 |
Среднеквадратическое значение междуфазных напряжений переменного тока прямой, обратной и нулевой последовательности ишФ, и2МФ, и0МФ, В | от 0,01 - иМФном до 1,5-иМФном | ±0,1 % (у) | ±0,01 |
Среднеквадратическое значение силы переменного тока Ia, Ib, Ic, А | от 0,01/ном до 1,5 -/ном | ±0,1 % (у) | ±0,01 |
Среднее среднеквадратических значений силы переменного тока 1фср, А | от 0,01/ном до 1,5 -/ном | ±0,1 % (у) | ±0,01 |
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д),относительной (5), приведенной1 (у) | Средний температурный коэффициент изменения погрешности, %/°С |
Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности /1, /2, /0, А | от 0,01/ном до 1,5-/ном | ±0,1 % (у) | ±0,01 |
Активная фазная и трехфазная электрическая мощность Pa, Pb, Pc, P, Вт | от 0,05 • ином до 1,5 ином от 0,01/ном до 1,5-/ном 0,25 < cos ф < 1 | ±0,4 % (5) для 0,01-/ном < / < 0,05-/ном 0,8 < |cos ф| < 1 ±0,2 % (5) для 0,05^/ном < / < 1,5^/ном 0,8 < |cos ф| < 1 ±0,5 % (5) для 0,02•/ном < / < 0,1 •/ном 0,5 < |cos ф| < 0,8 ±0,3 % (5) для 0,1 •/ном < / < 1,5 •/ном 0,5 < |cos ф| < 0,8 ±0,5 % (5) для 0,1 •/ном < / < 1,5 •/ном 0,25 < |cos ф| < 0,5 | ±0,02 |
Реактивная фазная и трехфазная электрическая мощность Qa, Qb, Qc, Q, вар | от 0,05 • ином до 1.5 ином от 0,01/ном до 1.5 -/ном 0,25 < sin ф < 1 | ±0,75 % (5) для 0,02•/ном < / < 0,05-/ном 0,8 < |sin ф| < 1 ±0,5 % (5) для 0,05-Тном < / < 1,5^/ном 0,8 < |sin ф| < 1 ±0,75 % (5) для 0,05-/ном < / < 0,1 •/ном 0,5 < |sin ф| < 0,8 ±0,5 % (5) для 0, 1 •/ном < / < 1,5 •-/ном 0,5 < |sin ф| < 0,8 ±0,75 % (5) для 0,1 •/ном < / < 1,5 •/ном 0,25 < |sin ф| < 0,5 | ±0,02 |
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д),относительной (5), приведенной1 (у) | Средний температурный коэффициент изменения погрешности, %/°С |
Полная фазная и трехфазная электрическая мощность Sa, Sb, Sc, S, ВА | от 0,05 • ином до 1.5 ином от 0,01/ном до 1.5 /ном | ±0,75 % (5) для 0,01-/ном < / < 0,05-/ном ±0,5 % (5) дЛЯ 0,05^/ном < / < 1,5^/ном | ±0,02 |
Активная электрическая мощность прямой, обратной и нулевой последовательности P1, P2, Po, Вт | от 0,05 • ином до 1.5 ином от 0,01/ном до 1.5 /ном 0,25 < cos ф < 1 | ±0,75 % (5) для 0,01-/ном < / < 0,05^/ном 0,8 < |cos ф| < 1 ±0,5 % (5) для 0,05^/ном < / < 1,5^/ном 0,8 < |cos ф| < 1 ±0,75 % (5) для 0,02^/ном < / < 0,1 •/ном 0,5 < |cos ф| < 0,8 ±0,5 % (5) для 0,1 •/ном < / < 1,5 •/ном 0,5 < |cos ф| < 0,8 ±0,75 % (5) для °1 •/ном < / < 1,5 •/ном 0,25 < |cos ф| < 0,5 | ±0,02 |
Реактивная электрическая мощность прямой, обратной и нулевой последовательности Q1, Q2, Qo, вар | от 0,05 • ином до 1,5^ ином от 0,01/ном до 1,5 /ном 0,25 < sin ф < 1 | ±3,0 % (5) | ±0,02 |
Полная электрическая мощность прямой, обратной и нулевой последовательности S1, S2, So, ВА | от 0,05 • ином до 1,5- ином от 0,01/ном до 1,5 /ном | ±3,0 % (5) | ±0,02 |
Коэффициент мощности фазный cospa, cospB, cospC | от -1,0 до +1,0 | ±0,01 (Д) | - |
Коэффициент мощности средний по трем фазам cos^ | от -1,0 до +1,0 | ±0,01 (Д) | - |
Примечание- 1 - для параметров напряжения переменного тока погрешность приведена к номинальному значению; для параметров силы переменного тока погрешность приведена к верхней границе диапазона измерений (1,5/ном) |
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д),относительной (5), приведенной1 (у) |
Отклонение частоты Afw, Гц | от -7,5 до +7,5 | ±0,01 Гц (Д) |
Положительное отклонение фазного напряжения переменного тока SUAy (+), ЗШу (+), S^y (+), % | от 0 до 50 | ±0,1 % (Д) |
Положительное отклонение междуфазного напряжения переменного тока SUAВy(+), SUвcy(+), SU^yM, % | от 0 до 50 | ±0,1% (Д) |
Отрицательное отклонение фазного напряжения переменного тока SUAy (-), SUby (-), S^y (-), % | от 0 до 90 | ±0,1 % (Д) |
Отрицательное отклонение междуфазного напряжения переменного тока SUAВy(-), SUвcy(- ), SU^yo, % | от 0 до 90 | ±0,1 % (Д) |
Установившееся значение отклонения фазных напряжений переменного тока SUAy, SUвy , S^y, % | от -20 до +20 | ±0,2 % (Д) |
Установившееся значение отклонения междуфазного напряжения переменного тока SUмФУ, % | от -20 до +20 | ±0,2 % (Д) |
Кратковременная доза фликера фазного и междуфазного напряжения переменного тока Psi, отн. ед. | от 0,2 до 10 | ±5 % (5) |
Длительная доза фликера фазного и междуфазного напряжения переменного тока Pli, отн. ед. | от 0,2 до 10 | ±5 % (5) |
Длительность прерывания фазного и междуфазного напряжения переменного тока tпрер, с | от 0,02 до 60 | ±0,02 с (Д) |
Длительность провала фазного и междуфазного напряжения переменного тока tпров, с | от 0,02 до 60 | ±0,02 с (Д) |
Длительность фазного и междуфазного перенапряжения переменного тока ^пер, с | от 0,02 до 60 | ±0,02 с (Д) |
Глубина фазного и междуфазного провала напряжения переменного тока S^/пров, % | от 10 до 95 | ±0,2 % (Д) |
Остаточное значение при провале фазного и междуфазного напряжения переменного тока Ures, В | от 0,01-ином до 0,9-ином | ±0,2 % (у) |
Коэффициент временного перенапряжения для фазных и междуфазных напряжений переменного тока Кпер, отн.ед. | от 1,1 до 1,5 | ±0,002 отн. ед (Д) |
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д),относительной (5), приведенной1 (у) |
Максимальное значение напряжения переменного тока для фазного и междуфазного перенапряжения ипер, В | от 1,1-ином до 1,5- Uном | ±0,2 % (у) |
Среднеквадратическое значение фазного напряжения переменного тока основной частоты Ua(1), Ub(1), Uc(1), В | от 0,01-ином до 1,5 ином | ±0,1 % (у) |
Среднеквадратическое значение гармонической составляющей фазного напряжения переменного тока порядка п, где п = 2.50, Usg,n, В | от 0,001-U1 до 0,3 - U1 | ±5 % (5) при Usg,n > 0,01-U1 ±0,05 % (у) при Usg,n < 0,01-U1 |
Среднеквадратическое значение интергармонической составляющей фазного напряжения переменного тока порядка т, где т = 1.49, Uisg,m, В | от 0,001-U1 до 0,3 - U1 | ±5 % (5) при Uisg,m > 0,01-U1 ±0,05 % (у) при Uisg,m < 0,01-U1 |
Коэффициент искажения синусоидальности кривой фазного напряжения переменного тока Ки, % | от 0,1 до 50 | ±5 % (5) при Ки > 1,0 % ±0,05 % (А) при Ки < 1,0 % |
Коэффициент гармонической составляющей фазного напряжения переменного тока порядка п, где п = 2.50, К№&щ % | от 0 до 30 | ±5 % (5) при К№&п > 1,0 % ±0,05 % (А) при К№&п < 1,0 % |
Коэффициент интергармонической составляющей фазного напряжения переменного тока порядка т, где т = 1.49, KUisg,m, % | от 0 до 30 | ±5 % (5) при Кш&ш > 1,0 % ±0,05 % (А) при Кщ^ш < 1,0 % |
Среднеквадратическое значение междуфазного напряжения переменного тока основной частоты Uab(1), Ubc(1), Uca(1), В | от 0,01 - имФном до 1,5- иМФном | ±0,1 % (у) |
Среднеквадратическое значение гармонической составляющей междуфазного напряжения переменного тока порядка п , где п 2.50, и^sg,n, В | от 0,001-и1мф до 0,3-и1мф | ±5 % (5) при U^sg,n > 0,01-и1мф ±0,05 % (у) при Uw^sg,n < 0,01 - U1мф |
Среднеквадратическое значение интергармонической составляющей междуфазного напряжения переменного тока порядка т, где т = 1.49, U^isg,m, В | от 0,001-и1мф до 0,3-и1мф | ±5 % (5) при Uмфisg,m > 0,01• и1мф ±0,05 % (у) при Uwфisg,m < 0,01- U1мф |
Коэффициент искажения синусоидальности кривой междуфазного напряжения переменного тока Кшф, % | от 0,1 до 50 | ±5 % (5) при Кимф > 1,0 % ±0,05 % (А) при Кимф < 1,0 % |
Коэффициент гармонической составляющей междуфазного напряжения переменного тока порядка п, где п = 2.50, Kuмфsg,n, % | от 0 до 30 | ±5 % (5) при KUмфsg,n > 1,0 % ±0,05 % (А) при KUмфsg,n < 1,0 % |
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д),относительной (5), приведенной1 (у) |
Коэффициент интергармонической составляющей междуфазного напряжения переменного тока порядка да, где да = 1.49, Kuмфisg,m, % | от 0 до 30 | ±5 % (5) при KUмфisg,m > 1,0 % ±0,05 % (А) при Kuмфisg,m < 1,0 % |
Среднеквадратическое значение силы переменного тока основной частоты /а(1), /в(1), /с(1), а | от 0,01/ном до 1,5•/ном | ±0,1 % (у) |
Среднеквадратическое значение гармонической составляющей силы переменного тока порядка п, где п = 2.50, А | от 0,0005 /1 до 0,3 /1 | ±5 % (5) при /sg,n > 0,03 /1 ±0,15 % (у) при /sg,n < 0,03 /1 |
Среднеквадратическое значение интергармонической составляющей силы переменного тока порядка да, где да = 1.49, -^sg^ А | от 0,0005 /1 до 0,3 /1 | ±5 % (5) при /isg,m > 0,03 /1 ±0,15 % (у) при /isg,m n < 0,03 /1 |
Коэффициент искажения синусоидальности кривой тока KI, % | от 0 до 50 | ±5 % (5) при Ki > 3,0 % ±0,15 % (А) при KI < 3,0 % |
Коэффициент гармонической составляющей силы переменного тока порядка п, где п = 2.50, KIsg,n, % | от 0 до 30 | ±5 % (5) при KIsg,n > 3,0 % ±0,15 % (А) при KIsg,n < 3,0 % |
Коэффициент интергармонической составляющей силы переменного тока порядка да, где да = 1.49, KIisg,m, % | от 0 до 30 | ±5 % (5) при KIisg,m > 1,0 % ±0,15 % (А) при KIisg,m < 1,0 % |
Коэффициент несимметрии напряжений по обратной последовательности K2U, % | от 0 до 20 | ±0,15 % (Д) |
Коэффициент несимметрии напряжений по нулевой последовательности Kou, % | от 0 до 20 | ±0,15 % (Д) |
Коэффициент несимметрии токов по обратной последовательности K2I, % | от 0 до 20 | ±0,3 % (Д) при 0,05 /ном < / < 1,5 /ном |
Коэффициент несимметрии токов по нулевой последовательности Koi, % | от 0 до 20 | ±0,3 % (Д) при 0,05 /ном < / < 1,5 /ном |
Угол фазового сдвига между фазными напряжениями основной гармоники фИАВ(1), фИВС(1), фИСА(1), .° | от -180 до +180 | ±0,1°(Д) |
Угол фазового сдвига между междуфазными напряжениями основной гармоники фи(Ав- BC)(1), фИ(ВС-СА)(1), фИ(СА-АВ)(1), .° | от -180 до +180 | ±0,1°(Д) |
Угол фазового сдвига между током и напряжением основной гармоники фША(1), фИЮ(1), фИ!С(1), .° | от -180 до +180 | ±0,1° (Д) при 0,1- /ном < / < 1,5 /ном ±0,5° (Д) при 0,01/ном < / < 0,1/ном |
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д),относительной (5), приведенной1 (у) |
Угол фазового сдвига между фазным током и напряжением гармонической составляющей порядка n (n=2.. .50), ^UIA(n), ^UIB(n), ^UIC(n), ...° | от -180 до +180 | ±3° (Д) при 0,5 1ном < I < 1,5 1ном ^I(n) > 5 %, Ku(n) > 5 % ±5° (Д) при 0,5 1ном < I < 1,5 1ном 1 % < ^I(n) < 5 % 1 % < KU(n) < 5 % ±5° (Д) при 0,11ном < I < 0,5 1ном KI(n) > 5 %, Ku(n) > 5 % |
Угол фазового сдвига между фазными токами основной гармоники фАВ(1), фШС(1), фЮА(1), .° | от -180 до +180 | ±0,3° (Д) при 0,11ном < I < 1,5 1ном ±1° (Д) при 0,011ном < I < 0,11ном |
Угол фазового сдвига между током и напряжением прямой последовательности фШП, ...° | от -180 до +180 | ±0,5° (Д) при 0,1- /ном < I < 1,5 1ном ±5° (Д) при 0,011ном < I < 0,11ном |
Угол фазового сдвига между током и напряжением нулевой, обратной последовательностей фшю, фшп, .° | от -180 до +180 | ±3° (Д) |
Примечание - 1 - для параметров напряжения переменного тока погрешность приведена к номинальному значению; для параметров силы переменного тока погрешность приведена к верхнему пределу диапазона измерений (1,5 1ном) |
Таблица 9 - Метрологические характеристики при измерении параметров переменного тока с помощью модулей Р5, Р8 (опция PM) __
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д); относительной (5); приведенной (у) |
Частота переменного тока _ f Гц | от 45 до 55 | ±0,01 Гц (Д) |
Среднеквадратическое значение фазного напряжения переменного тока Ua, Ub, Uc, В | от 0,05 - ином до 1,5 - ином от 0,05 - ином до 3,0 - ^ном1 | ±0,2 % (у) |
Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В | от 0,05 - ином до 1,5 - ином от 0,05 - ином до 3,0 - ином1 | ±0,2 % (у) |
Среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности U1, U2, U0, В | от 0,05 - ином до 1,5 - ином от 0,05 - ином до 3,0 - ^ном1 | ±0,2 % (у) |
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д); относительной (5); приведенной (у) |
Среднеквадратические значения силы переменного тока измерительных каналов I1, I2, I3, А | от 1,5 до 2000 | ±2 % (5) при 1,5 А < / < 7,5 А ±1 % (5) при 7,5 А < / < 15 А ±0,2 % (5) при 15 А < / < 2000 А |
Среднеквадратические значения силы переменного тока измерительного канала I4, А | от 1,5 до 700 | ±2 % (5) при 1,5 А < / < 7,5 А ±1 % (5) при 7,5 А < / < 15 А ±0,2 % (5) при 15 А < / < 700 А |
Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности /1, /2, /0, А | от 1,5 до 2000 | ±0,75 % (5) при 1,5 А < / < 7,5 А ±0,2 % (5) при 7,5 А < / < 2000 А |
Активная фазная и трехфазная электрическая мощность Pa, Pb, Pc, Р, Вт | от 0,05 - ином до 1,5 - ином 1,5 < / < 2000 0,25 < cos ф < 1 | ±0,4 % (5) для 1,5 А < / < 7,5 А; 0,8 < |cos ф| < 1 ±0,2 % (5) для 7,5 А < / < 2000 А; 0,8 < |cos ф| < 1 ±0,5 % (5) для 1,5 А < / < 7,5 А; 0,5 < |cos ф| < 0,8 ±0,3 % (5) для 7,5 А < / < 2000 А; 0,5 < |cos ф| < 0,8 ±0,5 % (5) для 7,5 А < / < 2000 А; 0,25 < |cos ф| < 0,5 |
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д); относительной (5); приведенной (у) |
Реактивная фазная и трехфазная электрическая мощность Qa, Qb, Qc, Q, вар | от 0,05 • ином до 1,5 • ином 1,5 < / < 2000 0,25 < sin ф < 1 | ±0,75 % (5) для 1,5 А < I < 7,5 А; 0,8 < |sin ф| < 1 ±0,5 % (5) для 7,5 А < I < 2000 А; 0,8 < |sin ф| < 1 ±0,75 % (5) для 1,5 А < I < 7,5 А; 0,5 < |sin ф| < 0,8 ±0,5 % (5) для 7,5 А < I < 2000 А; 0,5 < |sin ф| < 0,8 ±0,75 % (5) для 7,5 А < I < 2000 А; 0,25 < |sin ф| < 0,5 |
Полная фазная и трехфазная электрическая мощность Sa, S b, Sc, S, ВА | от 0,05 • ином до 1,5 • ином 1,5 < / < 2000 | ±0,75 % (5) для 1,5 А < I < 7,5 А; ±0,5 % (5) для 7,5 А < I < 2000 А; |
Угол фазового сдвига между током и напряжением основной гармоники, фИЩ1), фИIB(1), фИIC(1), ° | от -180 до +180 | ±0,5° (Д) при 1,5 А < I < 7,5 А ±0,2° (Д) при 7,5 А < I < 2000 А |
Коэффициент мощности фазный COSфA, COSфв, COSфc | от -1,0 до +1,0 | ±0,01 (Д) |
Примечания: 1 - метрологические характеристики модулей Р5, Р8 приведены для применения с датчиками тока (катушками Роговского) поставляемыми в комплекте с терминалом; 2 - только для модулей Р8. |
Таблица 10 - Метрологические характеристики при измерении параметров переменного напряжения с помощью модулей Р9 (опция PV)
Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д); приведенной (у) |
Среднеквадратическое значение фазного напряжения переменного тока Ua, Ub, Uc, В | от 0,05 • ином до 1,5 ином | ±0,2 % (у) |
Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В | от 0,05 • ином до 1,5- Uном | ±0,2 % (у) |
Наименование характери стики | Диапазон измерений | Пределы допускаемой погрешности: абсолютной (Д); приведенной (у) |
Среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности U1, U2, U0, В | от 0,05 - ином до 1,5- Uном | ±0,2 % (у) |
Частота переменного токаf Гц | от 45 до 55 | ±0,01 Гц (Д) |
Таблица 11 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии прямого и обратного направления с симметричными нагрузками для
терминала класса точности 0,2 S (опция М, PM | [) | |
Значение силы переменного тока, А* | Коэффициент мощности cos ф | Пределы допускаемой основной относительной погрешности измерений, % |
0,01 '/ном/б < / < 0,05 '/ном/б | 1,0 | ±0,4 |
0,05 '/ном/б < / < /макс/б | ±0,2 | |
0,02-/ном/б < / < 0,10-/ном/б | 0,5 (инд.) | ±0,5 |
0,10-/ном/б < / < /макс/б | 0,8 (емк.) | ±0,3 |
0,10 '/ном/б < / < /макс | 0,25 (инд.) 0,5 (емк.) | ±0,5 |
Примечание - * - здесь и далее, номинальное значение силы переменного тока (/ном) применяется для опции М, базовый ток (/б) применяется для опции PM |
Таблица 12 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений для терминала класса точности 0,2S (опция М, PM)_
Значение силы переменного тока, А | Коэффициент мощности cos ф | Пределы допускаемой основной относительной погрешности измерений, % |
0,05 '/ном/б < / < /макс | 1,0 | ±0,3 |
0,10-/ном/б < / < /макс | 0,5 (инд.) | ±0,4 |
Таблица 13 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направления с симметричными нагрузками для терминала класса точности 0,5 (опция М, PM)__
Значение силы переменного тока, А | Коэффициент мощности sin ф | Пределы допускаемой основной относительной погрешности измерений, % |
0,02-/ном/б < / < 0,05 */ном/б | 1 | ±0,8 |
0,05 */ном/б < / < /макс | ±0,5 | |
0,02-/ном/б < / < 0,10-/ном/б | 0,5 | ±0,8 |
0,10-/ном/б < / < /макс | ±0,5 | |
0,10-/ном/б < / < /макс | 0,25 | ±0,8 |
Таблица 14 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений для терминала класса точности 0,5 (опция М, PM)
Значение силы переменного тока, А | Коэффициент мощности sin ф | Пределы допускаемой основной относительной погрешности измерений, % |
0,05 '/ном/б < / < /макс | 1,0 | ±0,8 |
0,10'/ном/б < / < /макс | 0,5 (инд./емк.) |
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии прямого и обратного направления для терминала класса точности 0,2 S при изменении напряжения питания (опция М, PM) _
Значение напряжения питания, В | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности измерений, % |
от 0,9-ином до 1,15* Цном | 0,05 '/ном/б < / < /макс | 1,0 | ±0,1 |
от 0,9-ином до 1,15* Цном | 0,10'/ном/б < / < /макс | 0,5 (инд.) | ±0,2 |
Таблица 16 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии прямого и обратного направления для терминала класса точности 0,2S при изменении частоты питания (опция М, PM)__
Значение частоты питания, Гц | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент мощности cos ф | Пределы допускаемой дополнительной относительной погрешности измерений, % |
от 47,5 до 52,5 | 0,05 '/ном/б < / < /макс | 1,0 | ±0,1 |
от 47,5 до 52,5 | 0,10'/ном/б < / < /макс | 0,5 (инд.) |
Таблица 17 - Средний температурный коэффициент измерений активной электрической энергии прямого и обратного направления для терминала класса точности 0,2 S (опция М, PM)
Значение силы переменного тока, А | Коэффициент мощности cos ф | Средний температурный коэффициент, %/°С |
0,05 '/ном/б < / < /макс | 1,0 | ±0,01 |
0,10'/ном/б < / < /макс | 0,5 (инд.) | ±0,02 |
Таблица 18 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии прямого и обратного направления для терминала класса точности 0,5 при изменении напряжения питания (опция М, PM)_
Значение напряжения питания, В | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент мощности sin ф | Пределы допускаемой дополнительной относительной погрешности измерений, % |
от 0,9-ином до 1,15* Цном | 0,05 */ном/б < / < /макс | 1,0 | ±0,3 |
от 0,9-ином до 1,15* Цном | 0,10'/ном/б < / < /макс | 0,5 (инд./емк.) | ±0,5 |
Таблица 19 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии прямого и обратного направления для терминала класса точности 0,5 при изменении частоты питания (опция М, PM) _
Значение частоты питания, Гц | Значение силы переменного тока при симметричной нагрузке, А | Коэффициент мощности sin ф | Пределы допускаемой дополнительной относительной погрешности измерений, % |
от 47,5 до 52,5 | 0,05 '/ном/б < I < /макс | 1,0 | ±0,8 |
от 47,5 до 52,5 | 0,10-1ном/б < I < /макс | 0,5 (инд.) |
Таблица 20 - Средний температурный коэффициент измерений реактивной электрической энергии прямого и обратного направления для терминала класса точности 0,5 (опция М, PM)
Значение силы переменного тока, А | Коэффициент мощности sin ф | Средний температурный коэффициент, %/°С |
0,05 '/ном/б < I < /макс | 1,0 | ±0,03 |
0,10-/ном/б < I < /макс | 0,5 (инд./емк.) | ±0,05 |
Таблица 21 - Общие технические характеристики
Наименование характеристики | Значение |
Стартовый ток (чувствительность) для терминалов с опцией «м», «qs», «qA», A | 0,0011ном |
Стартовый ток (чувствительность) для терминалов с опцией «pm», A | 0,5 |
Параметры сети питания1: - напряжение переменного тока с частотой от 47 до 63 Гц, В - напряжение постоянного тока, В - напряжение выпрямленного постоянного тока, В | от 176 до 242 от 176 до 264, от 18 до 36 от 187 до 264 |
Мощность, потребляемая по цепи питания, ВА, не более | 30 для исполнения ARIS 23x5 45 для исполнения ARIS 23x8 |
Мощность, потребляем цепью измерения напряжения, В - А, не более | 0,1 |
Мощность, потребляем цепью измерения тока, ВА, не более | 0,1 |
Степень защиты оболочки по ГОСТ 14254-2015: - для корпуса - для лицевой панели | IP20 (IP21 опционально) IP54 |
Габаритные размеры (В*Ш*Г) со встроенным ИЧМ, мм, не более: - для исполнения ARIS-23x5 - для исполнения ARIS-23x8 | 197x214x186 197x305x186 |
Масса, кг, не более: - для исполнения ARIS-23x5 (со встроенным ИЧМ) - для исполнения ARIS-23x8 (со встроенным ИЧМ) | 4.0 (4,9) 5.0 (6,5) |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - высота размещения над уровнем моря, м, не более | 20±5 от 30 до 80 500 |
Рабочие условия измерений: - температура окружающего воздуха, °С - допустимая относительная влажность воздуха при эксплуатации при температуре +25 °С, % - высота размещения над уровнем моря, м, не более | от -40 до +55 98 2000 |
Среднее время наработки на отказ, ч | 160 000 |
Средний срок службы, лет | 25 |
Примечание 1 - параметры сети питания определяются используемым модулем источника питания |
наносится на боковую панель терминала офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации и формуляра типографским способом.
Комплектность терминалов представлена в таблице 22. Таблица 22 - Общие технические характеристики
Наименование | Обозначение | Количество, шт. |
Терминал релейной защиты и автоматики многофункциональный для сетей 6-35 кВ ARIS-23xx | ПБКМ.421451.301 | 1 |
Формуляр | ПБКМ.421451.301 ФО | 1 |
Электронная ключ-карта | EKey.1 | 1 |
Руководство по эксплуатации (на USB флэш-накопителе) | ПБКМ.421451.301 РЭ | 1 |
Руководство по эксплуатации. Функции РЗиА линии 6-35 кВ (на USB флэш-накопителе) | ПБКМ.421451.301 РЭ1 | 11 |
Руководство по эксплуатации. Функции РЗиА ввода 6-35 кВ (на USB флэш-накопителе) | ПБКМ.421451.301 РЭ2 | 11 |
Руководство по эксплуатации. Функции РЗиА секционного выключателя 6-35 кВ (на USB флэш-накопителе) | ПБКМ.421451.301 РЭ3 | 11 |
Продолжение таблицы 24
Наименование | Обозначение | Количество, шт. |
Руководство по эксплуатации. Функции РЗиА трансформатора напряжения 6-35 кВ (на USB флэш-накопителе) | ПБКМ.421451.301 РЭ4 | 11 |
Терминалы релейной защиты и автоматики многофункциональные 6-35кВ ARIS-23xx. Инструкция эксплуатационная специальная (на USB флэш-накопителе) | ПБКМ.421451.301 ИС | 1 |
Устройство человеко-машинного взаимодействия (ИЧМ). Инструкция эксплуатационная специальная (на USB флэш-накопителе) | ПБКМ.421451.301 ИС1 | 1 |
Методические указания по расчету уставок (на USB флэш-накопителе) | ПБКМ.421451.301 РРУ1 | 1 |
Методика поверки (на USB флэш-накопителе) | ПБКМ.421451.301 МП | 1 |
Примечания: 1 - Комплект документации определяется типом поставляемого терминала. |
осуществляется по документу ПБКМ.421451.301 МП «ГСИ. Терминалы релейной защиты и автоматики многофункциональные для сетей 6-35 кВ ARIS-23xx. Методика поверки», утвержденному ООО «ИЦРМ» 21.07.2020 г.
Основные средства поверки:
- радиочасы МИР РЧ-02 (регистрационный номер в Федеральном информационном фонде 46656-11);
- калибратор переменного тока Ресурс-К2М (регистрационный номер в Федеральном информационном фонде 31319-12);
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985 -09);
- установка модульная трехфазная портативная для поверки счетчиков электрической энергии PTS 400.3 (регистрационный номер в Федеральном информационном фонде 33229 -06);
- трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых терминалов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и формуляр.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ПБКМ.421451.301 ТУ Терминалы релейной защиты и автоматики многофункциональные для сетей 6 -35 кВ ARIS-23xx. Технические условия
Зарегистрировано поверок | 1578 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
