| Номер в госреестре | 79985-20 |
| Наименование СИ | Автоцистерна |
| Обозначение типа СИ | ISUZU 956 DM АЦ-15,8 |
| Изготовитель | ISUSU MOTOR FINLAND OY, Финляндия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерна ISUZU 956 DM АЦ-15,8 (далее — АЦ) предназначена для измерения объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип работы АЦ основан на заполнении ее нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или с помощью насоса. АЦ состоит из сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленную на шасси автомобиля, механического насоса с редуктором, который прикреплен к раме шасси автомобиля и соединен карданной передачей с двигателем автомобиля. Цистерна состоит из трех герметичных секций. Каждая секция является транспортной мерой полной вместимости. Внутри имеются перегородки-волнорезы с отверстиями-лазами. В верхней части каждой секции цистерны приварена горловина с указателем уровня налива, заливным люком, дыхательным клапаном и алюминиевой табличкой с нанесенной действительной вместимостью отсека. В нижней части корпуса цистерны приварены опоры для крепления цистерны к раме автомобиля при помощи стремянок. Так же в нижней части цистерны приварены фланцы в которые установлены донные клапана.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади автоцистерны имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

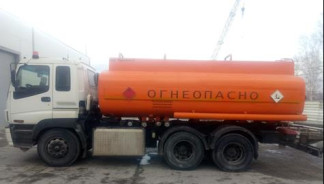

Общий вид автоцистерны представлен на рисунке 1.
верхняя образующая цистерны
Рисунок 2 - Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки.
Действительная вместимость каждого отсека указывается на алюминиевой табличке, приклепанной к горловине каждого отсека с задней стороны по ходу движения и удостоверяется знаком поверки.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 15800 |
| Действительная вместимость, дм3: -1-й секции -2-й секции -3 -й секции | 4095 5815 5933 |
| Предел допускаемой относительной погрешности при измерении объема, % | ±0,4 |
| Значение разности между номинальной и действительной вместимостью АЦ должно находиться в пределах, % | ±1,5 |
| Остаток топлива в секции после ее слива,% от действительной вместимости, не более | 0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - длина | 4430 |
| - ширина | 2450 |
| - высота | 1190 |
| Температура окружающей среды при эксплуатации, °С | от минус 40 до плюс 50 |
| Количество секций, шт. | 3 |
наносится на маркировочную табличку способом гравировки и на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна, Заводской № X956DM8EW9PW00016 | ISUZU 956 DM АЦ-15,8 | 1 шт. |
| Запасные части, инструменты и принадлежности | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт автоцистерны | - | 1 экз. |
осуществляется в соответствии с ГОСТ 8.600-2011 «ГСИ Автоцистерны для жидких нефтепродуктов. Методика поверки». Объемным методом.
Основные средства поверки:
Комплекс градуировки резервуаров «МИГ» (регистрационный номер в Федеральном информационном фонде 20570-13), пределы относительной погрешности измерений объема жидкости ±0,15%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и планку указателя уровня налива и в свидетельство о поверке.
приведены в эксплуатационном документе.
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
ГОСТ 8.600-2011 ГСИ Автоцистерны для жидких нефтепродуктов. Методика
поверки
