| Номер в госреестре | 79987-20 |
| Наименование СИ | Весы бункерные |
| Обозначение типа СИ | НИВА |
| Изготовитель | Общество с ограниченной ответственностью "Волгоградский Завод Весоизмерительной Техники" (ООО "Волгоградский Завод Весоизмерительной Техники"), г. Волгоград |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы бункерные НИВА (далее - весы) предназначены для измерения массы сыпучих материалов.
Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект. Результаты измерений отображаются на первичном дисплее весов и/или с помощью интерфейса на вторичном дисплее.
Весы состоят из грузоприемного устройства с устройствами загрузки и выгрузки материала (далее - ГПУ), включающего один или два бункера, расположенных друг за другом, подвешенных или опирающихся через весоизмерительные датчики (далее - датчики) на силовую раму (каркас), и электронного устройства (индикатора или устройства обработки аналоговых данных). Количество датчиков может быть от 1 до 8 шт. в зависимости от модификации весов и типа датчика.
В весах применяются датчики следующих типов:
- датчики весоизмерительные тензорезисторные SВA, производства «CAS Corporation», Республика Корея (рег. № 56798-14);
- датчики весоизмерительные тензорезисторные ВSS, производства «С AS Corporation», Республика Корея (рег. № 51261-12);
- датчики весоизмерительные тензорезисторные BSA, производства «С AS Corporation», Республика Корея (рег. № 51261-12);
- датчики весоизмерительные тензорезисторные типа Н3, производства «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», Китай (рег. № 55371-19);
- датчики весоизмерительные тензорезисторные типа Н8С, производства «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», Китай (рег. № 55371-19);
- датчики весоизмерительные тензорезисторные серии С, производства «ЗАО «Весоизмерительная компания «Тензо-М»», Россия (рег. № 53636-13);
- датчики весоизмерительные тензорезисторные серии Т, производства «ЗАО «Весоизмерительная компания «Тензо-М»», Россия (рег. № 53838-13);
- датчики весоизмерительные тензорезисторные Z6, производства «Hottinger Baldwin Messtechnik» GmbH, Германия (рег. № 15400-13);
- датчики весоизмерительные тензорезисторные RTN, производства «Hottinger Baldwin Messtechnik» GmbH, Германия (рег. № 21175-13);
- датчики весоизмерительные тензорезисторные HLC, производства «Hottinger Baldwin Messtechnik» GmbH, Германия (рег. № 21177-13);
- датчики весоизмерительные тензорезисторные R SC, производства «Hottinger Baldwin Messtechnik» GmbH, Германия (рег. № 56974-14);
- датчики весоизмерительные М5023, производства ООО НПП «Метра», Россия (рег. № 57199-14);
В весах применяются следующие электронные устройства:
- прибор весоизмерительный CI-6000A, производства «C AS Corporation», Республика Корея (рег. № 50968-12);
- устройство обработки аналоговых данных WTM, производства «CAS Corporation», Республика Корея (рег. № 63268-16);
- терминал весоизмерительный WTX110, производства «Hottinger Baldwin Messtechnik» GmbH, Германия;
- модуль аналогового ввода МВ110, производства «Производственное Объединение Овен», Россия (рег. № 51291-12).
Весы выпускаются различных модификаций, которые отличаются метрологическими характеристиками и количеством ГПУ.
Модификации весов имеют следующее обозначение «НИВА- X/N-СШЭ)», где:
НИВА - обозначение типа весов;
X - максимальная нагрузка, кг;
N - количество грузоприемных устройств (бункеров);
(П/Э) - пневмопривод или электропривод.
Для весов во взрывозащищенном исполнении в обозначение добавляется «Ex». Для таких весов используются датчики весоизмерительные тензорезисторные типа RSC, H3, клеммные коробки, барьеры искрозащиты, взрывозащищенные двигатели.
Весы имеют следующие устройства и функции в соответствии с ГОСТ OIML R 76-1:
- устройство полуавтоматической установки на нуль (п. T.2.7.2.2);
- устройство автоматической установки на нуль (п. T.2.7.2.3);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
- устройство слежения за нулем (п.Т.2.7.3);
- устройство тарирования (п.Т.2.7.4).
Маркировка весов выполнена в виде таблички, закрепленной на ГПУ, на которой нанесена следующая информация:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- заводской номер весов;
- класс точности по ГОСТ OIML R 76-1;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного интервала (е);
- знак утверждения типа средств измерений;
- номер версии программного обеспечения;
- заводской номер весов;
- маркировка взрывозащиты «III Db с T135°C» для НИВА-Ex;
- название органа по сертификации, № сертификата для НИВА-Ex;
- год выпуска весов.

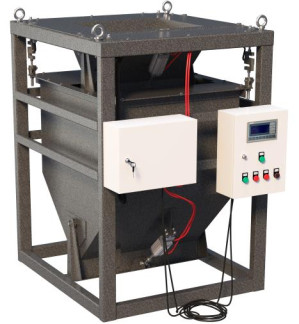

Общий вид весов представлен на рисунке 1.
Программное обеспечение (ПО) является встроенным и метрологически значимым.
Конструкция весов исключает возможность несанкционированного влияния на ПО весов и измерительную информацию.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.
Защита ПО от непреднамеренных или преднамеренных изменений обеспечивается защитной пломбой, которая представляет собой оттиск поверочного клейма. Изменение ПО невозможно без применения специализированного оборудования производителя. Схемы пломбировки от несанкционированного доступа приведены на рисунке 2.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 «высокий».
| Идентификационные данные (признаки) | Значения | ||||
| CI-6000A | WTM | WTX110-A | МВ-110-Х.1ТД | МВ-110-Х.4ТД | |
| Идентификационное наименование программного обеспечения | CI6000А series firmware | WTM firmware | HBM Pa-helX | МВ110_1 TD 007 factory. hex | МВ110- 4TD_007_ factory.hex |
| Номер версии (идентификационный номер) программного обеспечения | 1.02 | 1.ХХ | - | V0.07 | V0.07 |
| Цифровой идентификатор программного обеспечения | - | - | - | 3D5748D277667 DC27004465A0C 7615D4 | B1DF5549AF7 B412341D50D2 38E1237BB |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | - | - | - | MD5 | MD5 |
Таблица 2 - Метрологические характеристики весов
| Обозначение весов | Max, кг | Min, кг | e=d, кг | n | Интервалы взвешивания, кг | Пределы допускаемой погреш-ности1 mpe при первичной поверке, кг |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| НИВА-50/N- (П/Э) | 50 | 0,4 | 0,02 | 2500 | от 0,4 до 10 включ. св.10 до 40 включ. св. 40 до 50 включ. | ±0,01 ±0,02 ±0,03 |
| НИВА-100/N- (П/Э) | 100 | 1 | 0,05 | 2000 | от 1 до 25 включ. св. 25 до 100 включ. | ±0,025 ±0,050 |
| НИВА-250/N- (П/Э) | 250 | 2 | 0,1 | 2500 | от 2 до 50 включ. св. 50 до 200 включ. св. 200 до 250 включ. | ±0,05 ±0,10 ±0,15 |
| НИВА-500/N- (П/Э) | 500 | 4 | 0,2 | 2500 | от 4 до 100 включ. св. 100 до 400 включ. св. 400 до 500 включ. | ±0,10 ±0,20 ±0,30 |
| НИВА-1000/N- (П/Э) | 1000 | 8 | 0,4 | 2500 | от 8 до 200 включ. св. 200 до 800 включ. св. 800 до 1000 включ. | ±0,20 ±0,40 ±0,60 |
| НИВА-1500/N- (П/Э) | 1500 | 10 | 0,5 | 3000 | от 10 до 250 включ. св. 250 до 1000 включ. св. 1000 до 1500 включ. | ±0,25 ±0,50 ±0,75 |
| Примечания: 1 Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке. | ||||||
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | III |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более | 4 % от Max |
| Диапазон устройства первоначальной установки нуля, не более | 20 % от Max |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25е |
| Максимальное значение диапазона устройства выборки массы тары | от 0 до 100 % от Max |
Таблица 4 - Технические характеристики весов
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Условия эксплуатации: - диапазон рабочих температур для ГПУ с датчиками, °С: а) Т, BSA, С, SВA б) ВSS в) RSC, H3, Н8С, HLC, Z6, М5023, RTN - диапазон рабочих температур для электронных устройств, °С: а) CI-6000A, WTM, WTX110 б) МВ110 | от -10 до +40 от -20 до + 40 от -30 до +40 от -10 до +40 от -20 до +55 |
| - относительная влажность воздуха, не более, % | 80 |
| Параметры электрического питания: напряжение переменного тока, В: - для весов с пневмоприводом - для весов с электроприводом - частота переменного тока, Гц | от 187 до 242 от 347 до 402 от 50 до 60 |
| Вероятность безотказной работы за 2000 часов | 0,95 |
| Средний срок службы весов, не менее, лет | 10 |
Таблица 5 -Технические характеристики весов
| Обозначение весов | Количество грузоприемных устройств (N) | Количество датчиков | Габаритные размеры ГПУ Д х Ш х В, мм | Масса ГПУ, не более, кг |
| НИВА-50/N-(П/Э) | 1 | 1-4 | 955х793х1190 | 210 |
| НИВА-100М-(П/Э) | 1 | 1-4 | 955х793х1190 | 210 |
| НИВА-250М-(П/Э) | 1 | 1-4 | 1317х1202х1789 | 530 |
| НИВА-500/N-(П/Э) | 1 | 1-4 | 1317х1202х1789 | 530 |
| НИВА -1000М<П/Э) | 1 | 1-4 | 1585х1580х2149 | 800 |
| НИВА-1500т-(П/Э) | 1 | 1-4 | 1585х1580х2479 | 890 |
| НИВА-1000т-(П/Э) | 2 | 4-8 | 3210х1620х2245 | 1620 |
| НИВА-1500т-(П/Э) | 2 | 4-8 | 3210х1620х2479 | 1830 |
наносится на титульном листе эксплуатационной документации типографическим способом и на металлическую табличку, расположенную на ГПУ весов, методом анодного оксидирования
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы бункерные | НИВА | 1 шт. |
| Руководство по эксплуатации (паспорт) | РЭ 28.29.31-024-22534564-2018 | 1 шт. |
осуществляется по документу ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений (ГСИ). Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА).
- рабочие эталоны единицы массы 4 -го разряда согласно приказа Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №2818 (гири класса точности М1 по ГОСТ OIML R 111-1-2009);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений (ГСИ). Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
