Фотометры 061.СЕ.158, 79988-20

79988-20
Фотометры 061.СЕ.158 (далее - фотометры) предназначены для измерений освещённости в диапазоне от 10"5 до 10-2 лк в диапазоне длин волн от 340 до 920 нм и энергетической освещённости (облученности) в диапазоне от 10-10 до 10-7 Вт/м2 в диапазоне длин волн от 210 до 390 нм.
Карточка СИ
Номер в госреестре 79988-20
Наименование СИ Фотометры
Обозначение типа СИ 061.СЕ.158
Изготовитель Акционерное общество "Катод" (АО "КАТОД"), г. Новосибирск
Год регистрации 2020
Срок свидетельства 07.12.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Фотометры 061.СЕ.158 (далее - фотометры) предназначены для измерений освещённости в диапазоне от 10"5 до 10-2 лк в диапазоне длин волн от 340 до 920 нм и энергетической освещённости (облученности) в диапазоне от 10-10 до 10-7 Вт/м2 в диапазоне длин волн от 210 до 390 нм.

Описание

Принцип действия фотометров основан на преобразовании потока излучения в электрический сигнал, пропорциональный освещенности и энергетической освещенности.

Фотометры состоят из пульта управления (индикаторного блока), сменного датчика на основе фотоэлектронных умножителей с микроканальным усилением и встроенным источником питания (ВИП) и блока питания (адаптора). Датчик 1 и/или 2, и/или 3, и/или 4 поставляется в соответствии с требованием заказчика.

Датчики 1, 2 и 3 предназначены для измерений освещённости в диапазоне от 10 "5 до 10-2 лк в диапазонах длин волн соответственно от 340 до 920 нм, от 380 до 800 нм и от 500 до 900 нм. Датчик 4 предназначен для измерения энергетической освещённости (облученности) в диапазоне от 10"10до 10"2 Вт/м2 в диапазоне длин волн от 210 до 390 нм.

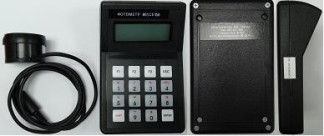

Общий вид фотометров со схемой пломбировки от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунке 1.

Место нанесения знака поверки

Программное обеспечение

Фотометры функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО). Встроенное ПО является метрологически значимым и записано в энергонезависимой памяти микропроцессора, размещенного внутри измерительного блока прибора. Конструкция фотометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

С помощью данного ПО выполняются такие функции: контроль работы прибора в процессе эксплуатации, индикация результата измерений. Управление измерениями осуществляется с помощью клавиш, расположенных на передней панели фотометра.

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Датчик 1

Датчик 2

Датчик 3

Датчик 4

Спектральный диапазон, нм

от 340 до 920

от 380 до 800

от 500 до 900

от 210 до 390

Диапазон измерений освещённости, лк

от 110-5 до 110-2

от 1 10-5 до 110-2

от 1 10-5 до 110-2

Пределы допускаемой относительной погрешности измерений освещённости, %

±20

Диапазон измерений энергетической освещенности (облученности), Вт/м2

от 1 10-10 до 110-7

Пределы допускаемой относительной погрешности измерений энергетической освещенности (облученности), %

±20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 198 до 242

- частота переменного тока, Гц

от 50 до 60

Габаритные размеры, мм, не более:

- блок управления (высотахширинахдлина)

95x25x150

- датчики 1, 2, 3, 4 (диаметрхдлина)

48x28

Масса, кг, не более:

- блок управления

0,33

- датчики 1, 2, 3, 4

0,15

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность воздуха, %, не более

75

- атмосферное давление, кПа

от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Фотометр 061.СЕ.158

-

1 шт.

Упаковка

-

1 шт.

Формуляр

061.СЕ.158 ФО

1 экз.

Руководство по эксплуатации

КУРШ.201111.001РЭ

1 экз.

Методика поверки

МП 002.М7 -20

1 экз.

Поверка

осуществляется по документу МП 002.М7-20 «ГСИ. Фотометры 061.СЕ.158. Методика поверки», утверждённому ФГУП «ВНИИОФИ» «30» января 2020 г.

Основные средства поверки:

Вторичный эталон энергетической освещенности от 110-4 до 2103 Вт/м2 и энергетической яркости от 5 10-4 до 2103 Вт/м2ср непрерывного излучения в диапазоне длин волн от 0,12 до 1,1 мкм по ГПС «Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, энергетической яркости, энергетической освещенности, коэффициента пульсации, потока и силы излучения в диапазоне длин волн от 0,001 до 1,600 мкм», утвержденной Приказом Росстандарта от 29.12.2018 № 2817

Рабочий эталон освещенности от 1 до 2 105 лк и яркости от 1 до 2105 кд/м2 непрерывного излучения в диапазоне длин волн от 0,38 до 0,8 мкм в соответствии с государственной поверочной схемой для средств измерений световых величин непрерывного импульсного излучения по ГПС «Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений», утвержденной Приказом Росстандарта от 30.12.2019 № 3460

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого анализатора с требуемой точностью.

Знак поверки наносится на поверхность корпуса фотометров (см. рисунок 1).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 29.12.2018 г. № 2817 Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, энергетической яркости, энергетической освещенности, потока и силы излучения в диапазоне длин волн от 0,001 до 1,600 мкм

Приказ Росстандарта от 30.12.2019 № 3460 Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений КУРШ.201111.103 ТУ Фотометры 061.СЕ.158. Технические условия

Зарегистрировано поверок 7
Поверителей 1
Актуальность данных 12.11.2024
79988-20
Номер в ГРСИ РФ:
79988-20
Производитель / заявитель:
Акционерное общество "Катод" (АО "КАТОД"), г. Новосибирск
Год регистрации:
2020
Cрок действия реестра:
07.12.2025
