| Номер в госреестре | 79989-20 |
| Наименование СИ | Видеоэндоскопы измерительные |
| Обозначение типа СИ | Mentor Visual IQ |
| Изготовитель | "Waygate Technologies USA, LP", США |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Видеоэндоскопы измерительные Mentor Visual IQ (далее - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов типа трещин, забоин, прогаров, коррозии, сколов, царапин, следов механической обработки, нарушения однородности текстуры при проведении визуального обследования объектов и деталей.
Принцип действия видеоэндоскопов основан на цифровой обработке изображения измеряемого объекта.
Видеоэндоскопы состоят из электронного блока с дисплеем и функциональными кнопками и присоединенного к нему измерительного зонда. Соединение измерительного зонда с электронным блоком может быть разъемным и неразъемным. Измерительный зонд состоит из электронного блока, кабеля и сменного объектива. Измерительные зонды отличаются диаметром кабеля. Объективы отличаются методом получения изображения (стереоскопические и фазовые), углом обзора, глубиной резкости, ориентацией выходной апертуры относительно оси зонда (прямые и боковые), присоединительным диаметром (в зависимости от диаметра кабеля измерительного зонда).
К видеоэндоскопу могут быть подключены периферийные устройства (клавиатура, мышь, дисплей), а также внешние носители информации по протоколу USB.

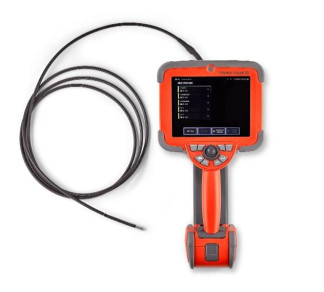

Общий вид видеоэндоскопов представлен на рисунке 1.
Обозначение места нанесения знака поверки представлено на рисунке 2. Пломбирование видеоэндоскопов не предусмотрено.
Видеоэндоскопы имеют встроенное программное обеспечение (ПО), обеспечивающее отображение измеряемого объекта, передачу, обработку и хранение результатов измерений. Уровень защиты ПО «средний» в соответствии с Р 50.2.077 -2014.
При нормировании метрологических характеристик учтено влияние ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Visual IQ |
| Номер версии (идентификационный номер) ПО | Не ниже 2.52.16188.1 |
| Цифровой идентификатор ПО | 060fed6a46e2eb3cc906872964c9614d1a5de2 e27099a782cca347250e4256b0* |
| Алгоритм вычисления контрольной суммы исполняемого кода | SHA256 |
| * Контрольная сумма указана для версии 2.52.16188.1. | |
Таблица 2 - Метрологические характеристики видеоэндоскопов
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров дефектов в плоскости изображения, мм: - при расстоянии до объекта не более 6 мм;* - при расстоянии до объекта св. 6 до 12 мм включ.; - при расстоянии до объекта св. 12 до 25 мм включ. | от 0,15 до 6,40 от 0,25 до 12,00 от 0,50 до 24,00 |
| Пределы допускаемой относительной погрешности измерений линейных размеров дефектов в плоскости изображения, %: - при расстоянии до объекта не более 6 мм;* - при расстоянии до объекта св. 6 до 12 мм включ.; - при расстоянии до объекта св. 12 до 25 мм включ. | ±5 ±5 ±10 |
| Диапазон измерений глубины дефектов, мм | от 0,18 до 25,0 |
| Пределы допускаемой абсолютной погрешности измерений глубины дефектов**, мм: - при расстоянии до объекта не более 6 мм;* - при расстоянии до объекта св. 6 до 12 мм включ.; - при расстоянии до объекта св. 12 до 25 мм включ. | ±0,05 ±0,10 ±0,15 |
| * Минимальное расстояние до объекта определяется глубиной резкости сменного объектива. ** При рекомендуемом соотношении глубины к ширине от 1:2 до 1:1. | |
| Присоеди нительный диаметр, мм | Обозначение сменного объектива, цветовая маркировка | Ориентация выходной апертуры относительно оси зонда | Метод получения изображения | Угол обзора, градус | Глубина резкости, мм |
| 4,0 | TM405555FG, черный | Прямой | Стерео скопический | 55/55 | Не менее 5 |
| TM405555SG, синий | Боковой | Не менее 4 | |||
| 6,1 | XL4TM61105FG, черный | Прямой | Фазовый | 105 | От 8 до 250 |
| XL4TM61105SG, синий | Боковой | От 7 до 250 | |||
| XL4TM61105FN, оранжевый | Прямой | От 3 до 120 | |||
| XL4TM61105SF, зеленый | Боковой | Не менее 15 | |||
| XLG3TM616060FG, черный | Прямой | Стерео скопический | 60/60 | От 4 до 80 | |
| XLG3TM615050SG, синий | Боковой | 50/50 | От 2 до 50 | ||
| 6,2 | PXTM626060FG черный | Прямой | Стерео скопический | 60/60 | От 4 до 80 |
| PXTM626060SG синий | Боковой | 60/60 | От 4 до 80 | ||
| 8,4 | XLG3TM846060FG, черный | Прямой | Стерео скопический | 60/60 | От 4 до 50 |
| XLG3TM846060SG, синий | Боковой | 60/60 | От 4 до 50 |
Таблица 4 - Основные технические характеристики видеоэндоскопов
| Наименование характеристики | Значение |
| Диаметр кабеля измерительного зонда, мм | 4,0; 6,1; 6,2; 8,4 |
| Длина кабеля измерительного зонда, м | от 2 до 18 |
| Габаритные размеры (длина, ширина, высота), мм, не более | 381x191x171 |
| Масса, кг, не более | 4 |
| Условия эксплуатации: - температура окружающего воздуха, °С, для: - электронного блока; - зонда; - относительная влажность окружающего воздуха, %, не более | от -20 до +46 от -25 до +100 95 |
| Параметры электропитания: - напряжение переменного тока, В; - частота переменного тока, Гц; - напряжение питания от аккумуляторной батареи, В | от 100 до 240 от 50 до 60 18 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность видеоэндоскопов
| Наименование | Обозначение | Количество |
| Электронный блок | 1 шт. | |
| Измерительный зонд | 1 шт. | |
| Комплект сменных объективов * | 1 шт. | |
| Калибровочный образец | 1 шт. | |
| Аккумуляторная батарея | 1 шт. | |
| Сетевой кабель | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2512-0001-2020 | 1 экз. |
| Транспортный кейс | 1 шт. | |
| * Тип и количество сменных объективов определяются требованиями заказчика. | ||
осуществляется по документу МП 2512-0001-2020 «ГСИ. Видеоэндоскопы измерительные Mentor Visual IQ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 февраля 2020 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4 разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110 "9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2840.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на боковую панель электронного блока видеоэндоскопа, как указано на рисунке 2, или на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «Waygate Technologies USA, LP», США.
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
