| Номер в госреестре | 79992-20 |
| Наименование СИ | Преобразователи расхода турбинные |
| Обозначение типа СИ | СТРИЖ |
| Изготовитель | Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация"), г. Самара |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода турбинные СТРИЖ (далее - ТПР СТРИЖ) предназначены для измерений объемного расхода жидкости и объема жидкости в потоке.
Принцип действия ТПР СТРИЖ основан на преобразовании поступательного движения потока жидкости во вращательное движение ротора, частота вращения которого пропорциональна объемному расходу жидкости, а количество оборотов - объему жидкости в потоке.
ТПР СТРИЖ состоит из измерительного участка в виде герметичного цилиндрического корпуса, в проточной части которого установлены статор и ротор, и магнитоиндукционного датчика. Частота вращения ротора преобразуется в электрический сигнал с помощью магнитоиндукционного датчика. Электрический сигнал генерируется и формируется с помощью магнитоиндукционного датчика с частотой, пропорциональной объемному расходу жидкости и количеством импульсов, пропорциональным объему жидкости в потоке. Этот сигнал по каналу связи может передаваться на внешнее устройство обработки информации, где преобразуются в значения объемного расхода жидкости и объема жидкости в потоке.

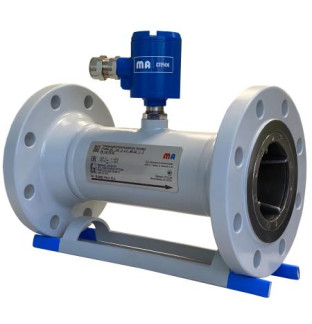

Общий вид ТПР СТРИЖ представлен на рисунке 1.
Пломбировка ТПР СТРИЖ осуществляется нанесением знака поверки методом давления на пломбировочную мастику, расположенную в чашке крепления платы магнитоиндукционного датчика. Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки ТПР СТРИЖ представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места
нанесения знака поверки ТПР СТРИЖ
отсутствует
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение | |||
| Номинальный диаметр | DN50 | DN80 | DN100 | DN150 |
| Наименьший расход измеряемой среды, м3/ч | 9 | 18 | 28 | 57 |
| Наибольший расход измеряемой среды, м3/ч* | 90 | 180 | 280 | 570 |
| Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке и объемного расхода жидкости, %: * | ±0,5; ±1,0; ±1,5; ±2,5 | |||
| * - конкретное значение указано в паспорте | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| 1 | 2 | 3 | 4 | 5 |
| Номинальный диаметр | DN50 | DN80 | DN100 | DN150 |
| Измеряемая среда | жидкость (вода, в том числе пластовая, нефть сырая, нефть товарная, светлые и темные нефтепродукты, продукты нефтепереработки, химии, нефтехимии) | |||
| Плотность измеряемой среды, кг/м3 | от 500 до 1200 | |||
| Вязкость кинематическая измеряемой среды, сСт | от 0,5 до 100 | |||
| Диапазон температуры измеряемой среды, °С | от -20 до +80 | |||
| Давление измеряемой среды, МПа, не более* | 2,5; 4,0; 6,3; 12,5 | |||
| Напряжение питания постоянного тока магнитоиндукционного датчика, В - при двухпроводной схеме подключения - при четырехпроводной схеме подключения | от 11,0 до 13,0 от 4,4 до 24,0 | |||
| Тип выходного сигнала магнитоиндукционного датчика | частотный/частотно-импульсный | |||
| Выходной каскад формирователя импульсного сигнала магнитоиндукционного датчика | NPN транзистор (открытый коллектор) | |||
| Максимальный ток выходного формирователя импульсного сигнала магнитоиндукционного датчика, мА | 40 | |||
| Наименование характеристики | Значение | |||
| 1 | 2 | 3 | 4 | 5 |
| Максимальное рабочее напряжение выходного каскада формирователя импульсного сигнала магнитоиндукционного датчика для 4 -х проводного исполнения, В, не более | 24 | |||
| Габаритные размеры измерительного участка, мм, не более: - длина - ширина - высота | 200 150 150 | 250 200 200 | 300 250 250 | 350 300 300 |
| Габаритные размеры магнитоиндукционного датчика, мм, не более: - длина - ширина - высота | 120 75 120 | |||
| Масса, кг, не более | 17 | 22 | 27 | 37 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающей среды, % | от -55 до +60 от 84 до 106,7 от 30 до 80 | |||
| Средний срок службы, лет Средняя наработка на отказ, ч | 8 30 000 | |||
| Маркировка взрывозащиты измерительного участка | II Gb c IIB T5 | |||
| Маркировка взрывозащиты магнитоиндукционного датчика | 1ExibIIBT5 или 1ExdIIBT5 | |||
| Вид взрывозащиты магнитоиндукционного датчика | взрывонепроницаемая оболочка и/или искробезопасная электрическая цепь | |||
| * - конкретное значение указано в паспорте. | ||||
наносится на маркировочную табличку, закрепленную на корпусе ТПР фотохимическим способом по технологии металлографики, в верхнем правом углу титульного листа паспорта и в нижней части титульного листа руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность ТПР СТРИЖ
| Наименование | Обозначение | Количество |
| Преобразователь расхода турбинный | СТРИЖ | 1 шт. |
| Паспорт | МАГУ.407321.001ПС | 1 экз. |
| Руководство по эксплуатации | МАГУ.407221.001РЭ | 1 экз. |
| Методика поверки | МП 1140-1-2020 | 1 экз. |
осуществляется по документу МП 1140-1-2020 «ГСИ. Преобразователи расхода турбинные СТРИЖ. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева» 09.06.2020.
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 2-го разряда согласно ГПС (часть 1 или 2), утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности ±0,15 %, (для поверки ТПР СТРИЖ с пределами допускаемой относительной погрешности ±0,5 %;)
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3 -го разряда согласно ГПС (часть 1 или 2), утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности ±0,3 3 %, (для поверки ТПР СТРИЖ с пределами допускаемой относительной погрешности ±1,0 %; ±1,5 %;)
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3 -го разряда согласно ГПС (часть 1 или 2), утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности ±0,75 %, (для поверки ТПР СТРИЖ с пределами допускаемой относительной погрешности ±2,5 %;)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или в свидетельство о поверке преобразователей расхода турбинных СТРИЖ, а также на пломбировочную мастику, расположенную в чашке крепления платы магнитоиндукционного датчика в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
МАГУ.407221.001ТУ Преобразователь расхода турбинный СТРИЖ. Технические
условия.
