Спектрофотометры FOSS модификации NIRS DS2500, NIRS™ DS2500 F, NIRS DA1650, 79995-20

Назначение

Спектрофотометры FOSS модификации NIRS DS2500, NIRS™ DS2500 F, NIRS DA1650 (далее — спектрофотометры) предназначены для измерений спектральной оптической плотности (десятичный логарифм спектрального коэффициента отражения) твердых, гранулированных и жидких образцов в ближнем инфракрасном и видимом спектральном диапазонах.

Описание

Принцип действия спектрофотометров основан на сравнении двух световых потоков: полного, принимаемого за 100 % отражения, и ослабленного - при отражении от исследуемого образца.

Спектрофотометры собраны по однолучевой схеме. В корпусе прибора расположены следующие основные узлы: источник света (галогенная лампа); монохроматор с подвижной дифракционной решеткой; фокусирующая оптическая система; модуль транспортировки образцов, предназначенный для размещения и вращательного перемещения кюветы с исследуемым образцом или раствором в потоке излучения; приемники излучения - кремниевый фотодиод для диапазона длин волн от 400 до 1100 нм и детектор на основе сульфида свинца для диапазона длин волн от 1100 до 2500 нм, а также система электропитания и схема связи с управляющим компьютером.

Спектрофотометры FOSS модификации NIRS DS2500 и NIRS™ DS2500 F управляются специализированной компьютерной программой «ISIscan Nova» на внешнем ПК.

Спектрофотометры FOSS модификации NIRS DA1650 управляются специализированной компьютерной программой «ISIscan Nova» на ПК, встроенном в корпус спектрофотометра.

Спектрофотометры поставляются с двумя чашками разного размера: большой и малой.

Малая чашка предназначена для мелких гранулированных или порошкообразных образцов и продуктов, легко поддающихся прессовке. При установке такой чашки в приемный блок необходимо использовать держатель.

Большая чашка предназначена для крупнозернистых образцов или силоса.

Все чашки для образцов, используемые для спектрофотометров, имеют окна из кварцевого стекла для предупреждения высыхания поверхностного слоя исследуемого образца.

Абсолютно герметичный корпус прибора предотвращает попадание внутрь пыли и других загрязнителей. Охлаждающие вентиляторы расположены вне основного корпуса и соединены с внутренней системой охлаждения, которая поддерживает постоянную температуру внутри корпуса. Воздушные потоки не попадают в оптическую камеру спектрофотометра.

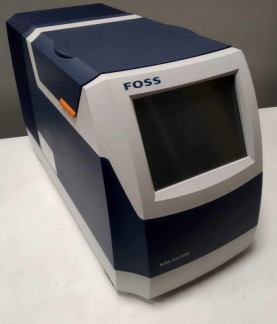

Место нанесения знака утверждения типа Рисунок 3 - Общий вид спектрофотометра FOSS модификации NIRS DA1650 Пломбирование спектрофотометров не предусмотрено.

Программное обеспечение

Управление режимами работы, все операции работы, включая проведение измерений и сохранение результатов, производится специализированной компьютерной программой «ISIscan Nova», работающей в среде Windows.

Специализированная компьютерная программа «Mosaic» осуществляет контроль процесса работы при измерениях, дополнительную калибровку и настройку режимов работы, отображает результаты предыдущих измерений, обрабатывает, передает и хранит полученные данные (поставляется по заказу).

Программное обеспечение идентифицируется при включении соответствующих окон «Справка» на стартовых экранах загрузки ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики_

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на спектрофотометр в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу РТ-МП-5978-448-2020 «ГСИ. Спектрофотометры FOSS модификации NIRS DS2500, NIRSTM DS2500 F, NIRS DA1650. Методика поверки», утвержденному ФБУ «Ростест - Москва» 17 марта 2020 г.

Основные средства поверки:

-    рабочий эталон единиц оптической плотности диффузного отражения в диапазоне от 0,00 до 2,00 Б в диапазоне длин волн от 0,500 до 2,500 мкм в соответствии с приказом Росстандарта от 27 ноября 2018 г. № 2517;

-    рабочий эталон 2 -го разряда мера спектра поглощения в диапазоне от 0,600 до 2,500 мкм в соответствии с приказом Росстандарта от 29 декабря 2018 г. № 2840.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений, применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Росстандарта от 27 ноября 2018 г. № 2517 Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм

Приказ Росстандарта от 29 декабря 2018 г. № 2840 Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от Г10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм

Техническая документация изготовителя FOSS Analytical A/S
