| Номер в госреестре | 79997-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-400 |
| Изготовитель | Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК"), г. Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-400 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические с понтоном, номинальной вместимостью 400 м3.
Принцип действия резервуаров стальных вертикальных цилиндрических с понтоном РВСП-400 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища, крыши и алюминиевого понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары РВСП-400 с заводскими номерами 1, 2 расположены по адресу: Саратовская область, Краснокутский район, Лебедевское МО 5855 м на северо-восток от ориентира центр с. Карпенка, УКПГ «Карпенская», ООО «Диалл Альянс».

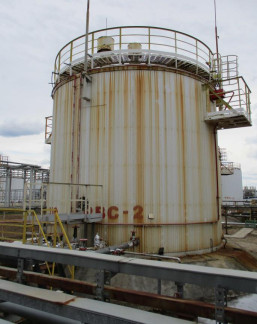

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном РВСП-400 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВСП-400 Пломбирование резервуаров стальных вертикальных цилиндрических с понтоном РВСП-400 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 400 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический с понтоном | РВСП-400 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
| Методика поверки | МП 0005-2020 | 1 экз. |
осуществляется по документу МП 0005-2020 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические с понтоном РВСП-400, РВСП-600. Методика поверки», утвержденному ООО «МетроКонТ» 10 июля 2020 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 -го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631 -05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
- тахеометр электронный Nikon NPR-332 (регистрационный номер 39639-08). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-400
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
