| Номер в госреестре | 79998-20 |
| Наименование СИ | Датчики давления пьезоэлектрические |
| Обозначение типа СИ | 601САА |
| Изготовитель | Компания Kistler Group, Швейцария |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления пьезоэлектрические 601САА (далее - датчики) предназначены для измерений импульсных и квазистатических давлений газов и жидкостей.
Принцип действия датчиков основан на прямом пьезоэффекте. В качестве чувствительного элемента используется пакет из пьезоэлектрических кристаллов. Измеряемое давление воздействует на мембрану датчика с жестким центром. Усилие, развиваемое мембраной, передается на пакет пьезоэлементов, который генерирует электрический заряд, пропорциональный измеряемому давлению. Электрический заряд с помощью токосъемника подается на малогабаритный соединитель датчика, который соединяется с входом регистрирующей аппаратуры. Установка датчика на объекте измерений осуществляется в монтажное отверстие с резьбой с использованием специальных адаптеров.
Конструктивно датчики состоят из металла, имеют сварное соединение и неразборную конструкцию, пломбированию от несанкционированного доступа не подлежат.

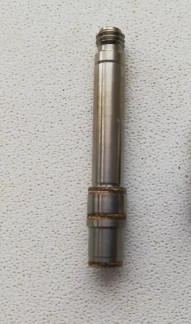

Общий вид датчика представлен на рисунке 1
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Диапазон измерений давления, МПа | от 0,02 до 25 (поддиапазоны от 0,02 до 0,5; от 0,5 до 5; от 5 до 25) | ||
| Пределы допускаемой приведенной погрешности измерений давления*, % | ±2,5 | ||
| Полярность выходного сигнала | отрицательная | ||
| Длительность нарастания выходного сигнала, мкс, не более | 3 | ||
| * Погрешность измерений давления приведена к верхнему пределу измерений | |||
| Таблица 2 - Основные технические характеристики | |||
| Наименование характеристики | Значение | ||
| Чувствительность, пКл/МПа, не менее | 350 | ||
| Собственная частота, кГц, не менее | 215 | ||
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от +15 до +35 от 30 до 80 | ||
| Габаритные размеры, мм, не более - длина - диаметр | 38 6,5 | ||
| Масса, г, не более | 5 | ||
Знак утверждения типананосится на титульный лист паспорта типографским способом. Комплектность средства измерений Таблица 3 - Комплектность датчиков | |||
| Наименование | Обозначение | Количество | |
| Датчик давления пьезоэлектрический | 601САА | 1 шт. | |
| Коробка упаковочная | 1 шт. | ||
| Комплект принадлежностей | 1 комплект | ||
| Руководство по эксплуатации | 1 экз. | ||
| Паспорт | 1 экз. | ||
| Методика поверки | 651-20-041 МП | 1 экз. | |
осуществляется по документу 651 -20-041 МП «ГСИ. Датчики давления пьезоэлектрические 601CAA. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 21.07.2020 г.
Основные средства поверки:
- государственный вторичный эталон единиц давления в диапазоне значений от 0,02 до 1600 МПа и эффективной площади поршневых пар грузопоршневых манометров в диапазоне значений от 0,05 до 27 см2, единицы импульсного давления в диапазоне значений от 0,02 до 1000 МПа (2.1.ZZT.0286.2018);
- аппаратура регистрации давления Нейва 10000, регистрационный номер 68324-17 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
