| Номер в госреестре | 80000-20 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | S5000 |
| Изготовитель | ?ма "General Monitors Ireland Ltd.", Ирландия |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы S5000 предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, объемной доли кислорода и вредных газов в газовых средах, а также выдачи сигнализации при достижении измеряемой величиной установленных пороговых значений.
Принцип действия газоанализаторов S5000 (далее - газоанализаторы) определяется входящими в его состав первичными измерительными преобразователями (датчиками):
- термокаталитический, основанный на измерении теплового эффекта от реакции каталитического окисления горючего компонента кислородом воздуха на поверхности каталитически активного чувствительного элемента;
- оптический инфракрасный (NDIR), основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
- электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;
- полупроводниковый (Metal Oxide Semiconductor, MOS), основанный на изменении проводимости полупроводникового чувствительного элемента в присутствии молекул определяемого компонента.
Способ отбора пробы - диффузионный.
Газоанализаторы являются автоматическими приборами непрерывного действия. Конструктивно газоанализаторы выполнены в виде соединенных друг с другом блоков - блока электроники и одного или двух первичных измерительных преобразователей. В составе газоанализаторов используются датчики IR400 (горючие газы), XCell Digital Sensor (горючие газы, кислород, вредные газы), Universal Gas Sensor HC (горючие газы) или Universal Gas Sensor H2S (сероводород). К блоку электроники можно одновременно подключить два датчика XCell Digital Sensor или один XCell Digital Sensor и один IR400.
Корпус блока электроники выполнен из нержавеющей стали марки 316, кабельные вводы типоразмера %” NPT (возможна комплектация переходником на M25).
Первичный измерительный преобразователь газоанализаторов может быть присоединен к блоку электроники газоанализатора непосредственно резьбовым соединением, или с помощью кабеля (для удаленного монтажа) с использованием соединительной коробки (S5000 Junction Box или аналогичные, допущенные для применения изготовителем).
Газоанализаторы обеспечивают:
- выдачу измерительной и служебной информации на светодиодный дисплей;
- выдачу унифицированного аналогового токового сигнала (4 -20) мА по каждому измерительному каналу;
- выдачу релейного выходного сигнала (2 реле сигнализации, 1 реле аварии) - при наличии реле в комплекте поставки;
- выдачу цифрового сигнала по протоколу HART и MODBUS;
- обмен информацией по радиоканалу (Bluetooth) со смартфоном или планшетным компьютером (при наличии модуля Bluetooth в комплекте поставки);
- индикацию о состоянии газоанализатора с помощью подсвеченных светодиодами пиктограмм (наличие питания, неисправность, сигнал тревоги, состояние Bluetooth, индикацию активного датчика).
Доступ к меню газоанализаторов может осуществляться бесконтактным сенсором на лицевой панели, магнитным ключом, дистанционно - через Bluetooth или HART.

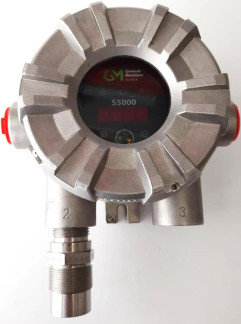

Общий вид газоанализаторов и схема пломбирования корпуса от несанкционированного доступа представлены на рисунке 1.
а) общий вид газоанализатора S5000 с Universal б) общий вид газоанализатора S5000 с двумя Gas Sensor HC или H2S XCell Digital Sensor
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе.
Встроенное ПО газоанализаторов состоит из следующих модулей:
1) ПО блока электроники S5000.
2) ПО датчика IR400;
3) ПО датчика XCell Digital Sensor.
Датчики Universal Gas Sensor HC (горючие газы) или Universal Gas Sensor H2S не имеют встроенного ПО.
Встроенное программное обеспечение выполняет следующие основные функции:
- прием и обработку измерительной информации;
- формирование выходного аналогового и цифрового сигналов;
- управление работой релейных выходов;
- диагностику аппаратной и программной частей газоанализатора.
Газоанализаторы, оснащенные модулем Bluetooth, обеспечивают работу с автономным ПО
- приложением X/S Connect для смартфонов и планшетных компьютеров (iOS, Android). Программное обеспечение идентифицируется:
- блок электроники S5000 - отображением номера версии на дисплее при включении электрического питания;
- датчик IR400 - по маркировке на корпусе;
- датчик XCell Digital Sensor - по наклейке на корпусе сенсора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077 -2014.
Влияние программного обеспечения газоанализатора учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| S5000 | IR400 | XCell Digital Sensor | ||
| H2S, CO | H2S (500 ppm), O2, Ex | |||
| Идентификационное наименование ПО | S5000 | IR400 | ASIC | |
| Номер версии (идентификационный номер) ПО * | 1.00.1689 | J | 1.1.2 | 1.0.1 |
| * Номер версии ПО должен быть не ниже указанного в таблице. | ||||
Таблица 2 - Основные метрологические характеристики газоанализаторов S5000 с электрохимическими (XCell Digital Sensor) и полупроводниковыми (MOS) Universal Gas Sensor датчиками для кислорода и вредных газов____
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли | Диапазон измерений объемной доли | Пределы допускаемой основной 1) погрешности | Предел допускаемого времени установления выходного сигнала 1), с | Цена деления наименьшего разряда дисплея | |
| абсолютной, объемная доля | относительной, % | |||||
| Оксид углерода (CO) / XCell Digital Sensor CO | от 0 до 100 млн-1 2) | от 0 до 20 млн-1 включ. | ±2,0 млн-1 | 25 (То,9д) | 1 млн-1 | |
| св. 20 до 100 млн-1 | - | ±10 | ||||
| от 0 до 500 млн-1 | от 0 до 20 млн-1 включ. | ±2,0 млн-1 | 25 (То,9д) | 1 млн-1 | ||
| св. 20 до 500 млн-1 | - | ±10 | ||||
| от 0 до 1000 млн" 1 | от 0 до 20 млн-1 включ. | ±2,0 млн-1 | 25 (То,9д) | 1 млн-1 | ||
| св. 20 до 1000 млн-1 | - | ±10 | ||||
| Кислород (O2) / XCell Digital Sensor O2 | от 0 до 25 % | от 1 до 25 % | ±0,5 % | 15 (То,9д) | 0,1 % | |
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли | Диапазон измерений объемной доли | Пределы допускаемой основной 1) погрешности | Предел допускаемого времени установления выходного сигнала 1), с | Цена деления наименьшего разряда дисплея | |
| абсолютной, объемная доля | относительной, % | |||||
| Сероводород (H2S) / XCell Digital Sensor H2S | от 0 до 10 млн-1 | от 0 до 5 млн-1 | ±0,5 млн-1 | 25 (То,9д) | 0,1 млн-1 | |
| св. 5 до 10 млн-1 | - | ±10 | ||||
| от 0 до 50 млн-1 | от 0 до 5 млн-1 включ. | ±0,5 млн-1 | 25 (То,9д) | 0,1 млн-1 | ||
| св. 5 до 50 млн-1 | - | ±10 | ||||
| от 0 до 100 млн-1 | от 0 до 5 млн-1 включ. | ±0,5 млн-1 | 25 (То,9д) | 0,1 млн-1 | ||
| св. 5 до 100 млн-1 | - | ±10 | ||||
| Сероводород (H2S) / Universal Gas Sensor H2S (MOS) 3) | от 0 до 20 млн-1 | от 0 до 20 млн-1 включ. | ±2 млн-1 | 30 (То,5д) | 1 млн-1 | |
| от 0 до 50 млн-1 | от 0 до 20 млн-1 включ. | ±2 млн-1 | 30 (То,5д) | 1 млн-1 | ||
| св. 20 до 50 млн-1 | - | ±10 | ||||
| от 0 до 100 млн-1 | от 0 до 20 млн-1 включ. | ±2 млн-1 | 30 (То,5д) | 1 млн-1 | ||
| св. 20 до 100 млн-1 | - | ±10 | ||||
| 1) В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление от 97,3 до 105,3 кПа), для анализируемых сред, содержащих только один определяемый компонент. 2) Стандартный XCell Digital Sensor и XCell Digital Sensor, устойчивый к водороду (CO-H2 resistant). 3) Не может быть применен для контроля предельно-допустимых концентраций определяемого компонента в воздухе рабочей зоны, применяется для контроля аварийных ситуаций. | ||||||
Таблица 3 - Основные метрологические характеристики газоанализаторов S5000 с электрохимическими (XCell Digital Sensor) датчиками вредных газов в условиях эксплуатации (согласно Приказу Минздравсоцразвития РФ № 1034н от 09.09.2011 г.)
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли | Диапазон измерений объемной доли | Пределы допускаемой погрешности | |
| абсолютной, объемная доля | относительной, % | |||
| Оксид углерода (CO) / XCell Digital Sensor CO 1) | от 0 до 100 млн-1 от 0 до 500 млн-1 | от 0 до 20 млн-1 включ. | ±4,0 млн-1 | |
| св. 20 до 100 млн-1 | - | ±20 | ||
| от 0 до 20 млн-1 включ. | ±4,0 млн-1 | - | ||
| св. 20 до 500 млн-1 | - | ±20 | ||
| от 0 до 500 млн-1 | от 0 до 20 млн-1 включ. | ±4,0 млн-1 | - | |
| св. 20 до 1000 млн-1 | - | ±20 | ||
| Сероводород (H2S) / XCell Digital Sensor H2S | от 0 до 10 млн-1 | от 0 до 5 млн-1 | ±1,0 млн-1 | |
| св. 5 до 10 млн-1 | - | ±20 | ||
| от 0 до 50 млн-1 | от 0 до 5 млн-1 включ. | ±1,0 млн-1 | - | |
| св. 5 до 50 млн-1 | - | ±20 | ||
| от 0 до 100 млн-1 | от 0 до 5 млн-1 включ. | ±1,0 млн-1 | - | |
| св. 5 до 100 млн-1 | - | ±20 | ||
| 1) Для условий эксплуатации: температура окружающей среды от +5 до +35 oC, относительная влажность от 10 до 95 %, атмосферное давление от 80 до 120 кПа. | ||||
Таблица 4 - Основные метрологические характеристики газоанализаторов S5000 с термокаталитическими датчиками горючих газов XCell Digital Sensor, Universal Gas Sensor HC_
| Определяемый компонент | Диапазон измерений 1) содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности 3), % НКПР | Предел допускаемого времени установления выходного сигнала 4) , с | |
| % НКПР 2) | объемной доли, % | |||
| метан (СН4) | от 0 до 50 | от 0 до 2,2 | ±3 | 30 |
| от 0 до 20 5) | от 0 до 0,88 | ±1 | 30 | |
| пропан (С3Н8) | от 0 до 50 | от 0 до 0,85 | ±3 | 30 |
| от 0 до 20 5) | от 0 до 0,34 | ±1 | 30 | |
| 2-бутанон (метил- этилкетон) (CH3CH2COCH3) | от 0 до 50 | от 0 до 0,75 | ±5 | 30 |
| 2-пропанон (ацетон) (С3Н6О) | от 0 до 50 | от 0 до 1,25 | ±5 | 30 |
| этанол (С2Н5ОН) | от 0 до 50 | от 0 до 1,55 | ±5 | 30 |
| от 0 до 20 5) | от 0 до 0,62 | ±1 | 30 | |
| Определяемый компонент | Диапазон измерений 1) содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности 3), % НКПР | Предел допускаемого времени установления выходного сигнала 4) , с | |
| % НКПР 2) | объемной доли, % | |||
| пропилен (СзНб) | от 0 до 50 | от 0 до 1,0 | ±5 | 30 |
| этиловый эфир уксусной кислоты (этилацетат) (С4ШО2) | от 0 до 50 | от 0 до 1,0 | ±5 | 30 |
| 2-пропанол (изопро-панол) ((СНз)2 CHOH) | от 0 до 50 | от 0 до 1,0 | ±5 | 30 |
| толуол (С7Н8) | от 0 до 50 | от 0 до 0,5 | ±5 | 30 |
| водород (Н2) | от 0 до 50 | от 0 до 2,0 | ±5 | 30 |
| от 0 до 20 5) | от 0 до 0,8 | ±1 | 30 | |
| н-бутан (С4Н10) | от 0 до 50 | от 0 до 0,7 | ±5 | 30 |
| гексан (С6Н14) | от 0 до 50 | от 0 до 0,5 | ±5 | 30 |
| от 0 до 20 5) | от 0 до 0,2 | ±1 | 30 | |
| этилен (С2Н4) | от 0 до 50 | от 0 до 1,15 | ±5 | 30 |
| от 0 до 20 5) | от 0 до 0,46 | ±1 | 30 | |
| метанол (СНзОН) | от 0 до 50 | от 0 до 3,0 | ±5 | 30 |
| изобутан (и-C4Hlo) | от 0 до 50 | от 0 до 0,65 | ±5 | 30 |
| пентан (C5H12) | от 0 до 50 | от 0 до 0,55 | ±5 | 30 |
| циклопентан (C5H10) | от 0 до 50 | от 0 до 0,7 | ±5 | 30 |
| 1) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР (кроме Universal Gas Sensor HC с диапазоном показаний от 0 до 20 % НКПР). Цена деления наименьшего разряда дисплея 1 % НКПР (для диапазона показаний от 0 до 100 % НКПР), 0,1 % НКПР (для Universal Gas Sensor HC с диапазоном показаний от 0 до 20 % НКПР). 2) Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011. 3) В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление от 97,3 до 105,3 кПа), для анализируемых сред, содержащих только один определяемый компонент. 4) Значения времени установления показаний определены по процедуре п. В.2 Приложения В ГОСТ Р 52350.29-1-2010 (МЭК 60079-29-1) с использованием насадки при расходе газовой смеси от 0,9 до 1,1 дм3/мин для XCell Digital Sensor и от 0,45 до 0,55 дм3/мин для Universal Gas Sensor HC. 5) Только для Universal Gas Sensor HC. | ||||
Таблица 5 - Основные метрологические характеристики газоанализаторов S5000 с инфракрасными датчиками горючих газов IR400
| Определяемый компонент | Диапазон измерений 1) содержания определяемого компонента | Пределы допускаемой основной 3) погрешности | Предел допускаемого времени установления показаний 4) , с | ||
| % НКПР 2) | объемной доли, % | абсолютной, % НКПР | относительной, % | ||
| метан (СН4) | от 0 до 50 включ. | от 0 до 2,2 включ. | ±3 | - | 30 |
| св. 50 до 100 | св. 2,2 до 4,4 | - | ±6 | ||
| этан (C2H6) | от 0 до 50 включ. св. 50 до 100 | от 0 до 1,2 включ. | ±3 | - | 30 |
| св. 1,2 до 2,4 | ±5 | - | |||
| пропан (С3Н8) | от 0 до 50 включ. | от 0 до 0,85 включ. | ±3 | - | 30 |
| св. 50 до 100 | св. 0,85 до 1,7 | - | ±6 | ||
| бутан (C4H10) | от 0 до 50 включ. | от 0, до 0,7 | ±5 | - | 30 |
| св. 50 до 100 | св. 0,7 до 1,4 | - | ±10 | ||
| пентан (C5H12) | от 0 до 50 включ. св. 50 до 100 | от 0 до 0,55 включ. | ±3 | - | 30 |
| св. 0,55 до 1,1 | ±5 | - | |||
| гексан (C6H14) | от 0 до 50 | от 0 до 0,5 | ±3 | - | 30 |
| этилен (C2H4) | от 0 до 50 включ. | от 0 до 1,15 включ. | ±5 | - | 60 |
| св. 50 до 100 | св. 1,15 до 2,3 | - | ±10 | ||
| метанол (CH3OH) | от 0 до 50 | от 0 до 3,0 | ±5 | - | 20 |
| 1) Цена деления наименьшего разряда дисплея 1 % НКПР. 2) Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011. 3) В нормальных условиях измерений (температура окружающей среды от +15 до +25 oC, относительная влажность от 30 до 80 %, атмосферное давление (от 97,3 до 105,3) кПа), для анализируемых сред, содержащих только один определяемый компонент. 4) Значения времени установления показаний определены по процедуре п. В.2 Приложения В ГОСТ Р 52350.29-1-2010 (МЭК 60079-29-1) с использованием насадки при расходе газовой смеси от 0,9 до 1,1 дм3/мин. | |||||
| Первичный измерительный преобразователь (датчик) | Пределы допускаемой дополнительной погрешности от влияния изменения внешних воздействующих факторов в пределах рабочих условий эксплуатации относительно нормальных условий измерений | |||
| температуры окружающей среды | относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности | атмосферного давления, в долях от пределов допускаемой основной погрешности | ||
| в единицах измерения измеряемой величины | в долях от пределов допускаемой основной погрешности | |||
| IR400 | ±1,5 % НКПР на каждые 10 oC | ±1,0 | ±2,0 на каждые 10 % изменения давления | |
| XCell Digital Sensor термокаталитический | ±2 % НКПР на каждые 10 oC | ±0,5 | ±1,0 | |
| XCell Digital Sensor O2 | - | ±1,0 | ±0,5 | ±0,5 |
| XCell Digital Sensor CO, CO-H2 resistant | - | ±0,7 на каждые 10 oC | ±1,0 | ±1,0 |
| XCell Digital Sensor H2S | - | ±1,0 | ±0,5 | ±1,0 |
| Universal Gas Sensor НС | - | ±0,7 на каждые 10 oC | ±0,7 | ±1,0 |
| Universal Gas Sensor H2S | ±0,3 на каждые 10 oC | ±0,3 на каж-дые10 % | ±1,0 на каждые 10 % изменения давления | |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон напряжения питания постоянным током, В | от 12 до 30 |
| Потребляемая мощность, Вт, не более: - S5000 с одним датчиком | |
| XCell Digital Sensor на вредные газы и кислород | 3,6 |
| XCell Digital Sensor на горючие газы | 6,0 |
| Universal Gas Sensor HC (горючие газы) | 6,0 |
| Universal Gas Sensor H2S (сероводород) | 10,8 |
| IR400 | 8,9 |
| - S5000 с двумя датчиками | |
| XCell Digital Sensor на вредные газы и кислород | 4,3 |
| XCell Digital Sensor на горючие газы | 8,4 |
| IR400 и XCell Digital Sensor на горючие газы | 11,8 |
| IR400 и XCell Digital Sensor на вредные газы и кислород | 9,6 |
| Время прогрева S5000 с датчиками, мин, не более - Universal Gas Sensor H2S (сероводород), Universal Gas Sensor HC (горючие газы), XCell Digital Sensor на горючие газы, XCell | |
| Digital Sensor на сероводород | 5 |
| - XCell Digital Sensor на оксид углерода 1) и кислород | 30 |
| - IR400 | 10 |
| Наименование характеристики | Значение |
| Габаритные размеры и масса | приведены в таблице 8 |
| Маркировка взрывозащиты | в соответствии с действующим сертификатом соответствия 2) |
| Уровень защиты корпуса газоанализатора от проникновения твердых предметов и воды по ГОСТ 14254 -2015 - S5000, соединительные коробки, XCell Digital Sensor - IR400 | IP66 IP65 |
| Средняя наработка на отказ, ч | 28 000 |
| Средний срок службы, лет | 20 |
| 1) При продолжительном отсутствии электрического питания время прогрева может составлять до 10 ч. 2) Заявителем для проведения испытаний в целях утверждения типа представлен сертификат соответствия № ТС RU C-US.AA87.B.00962 от 17.04.2018 г., срок действия до 16.04.2023 г., выдан ООО «НАНИО ЦСВЭ». | |
Таблица 8 - Габаритные размеры и масса
| Газоанализатор | Габаритные размеры, мм, не более | Масса, кг | ||
| высота | ширина | толщина | ||
| S5000 с одним Universal Sensor HC или H2S | 208 | 162 | 108 | 3,8 |
| S5000 с одним XCell Digital Sensor | 263 | 162 | 108 | 4,5 |
| S5000 с одним IR400 | 151 | 375 | 108 | 6,4 |
| S5000 с одним XCell Digital Sensor и одним IR400 | 242 | 375 | 108 | 7,3 |
Таблица 9 - Условия эксплуатации
| Наименование | Условия эксплуатации | ||
| диапазон температуры окружающей среды, oC | диапазон относительной влажности окружающей среды, % | диапазон атмосферного давления, кПа | |
| S5000, блок электроники без сенсоров | от -55 до +75 | не нормирован | не нормирован |
| XCell Digital Sensor (O2, CO, CO-H2 resistant) | от -30 до +60 1) | от 10 до 95 | от 80 до 120 |
| XCell Digital Sensor (H2S) | от -55 до +60 | ||
| XCell Digital Sensor (горючие газы) | от -55 до +60 | ||
| Universal Gas Sensor HC (горючие газы) | от -40 до +70 | ||
| Universal Gas Sensor H2S (сероводород) | от -40 до +70 | от 10 до 90 | |
| IR400 2) | от -60 до +75 | от 10 до 95 | |
| 1) Согласно сертификату соответствия № ТС RU C-US.AA87.B.00962 сенсоры допущены для эксплуатации в диапазоне температур от -55 oC, в диапазоне температур от -55 до -30 oC метрологические характеристики не нормированы. 2) С соответствующей соединительной коробкой. | |||
наносится на табличку на корпусе блока электроники методом гравировки и на титульный лист руководства по эксплуатации типографским методом.
Таблица 10 - Комплектность газоанализатора
| Наименование | Обозначение | Количество |
| Газоанализатор S5000 в составе: - блок электроники - датчик (датчики) | S5000-X-X-X-X-X-X-X-X IR400 и/или XCell Digital Sensor или Universal Gas Sensor HC (горючие газы) или Universal Gas Sensor H2S (сероводород) | По заказу |
| Руководство по эксплуатации | MANS5000 | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП -242-2386-2020 | 1 экз. |
| Комплект ЗИП | - | По заказу |
осуществляется по документу МП -242-2386-2020 «ГСИ. Газоанализаторы S5000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.06.2020 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси (ГС) CO-воздух (ГСО 10531-2014), O2 - азот (ГСО 10532-2014), ^S-воздух (ГСО 10537-2014), ^-воздух (ГСО 10532-2014, ГСО 10540-2014), Ш4-азот ГСО (10532-2014), C2H6-азот (ГСО 10540-2014), C2H4 - воздух или азот (ГСО 105402014, ГСО 10541-2014), CзH8-воздух (ГСО 10540-2014), CзH8-азот (ГСО 10540-2014), изобутан -воздух (ГСО 10540-2014), C4H10 - азот или воздух (ГСО 10540-2014, ГСО 10541-2014), C5H12 - азот или воздух (ГСО 10540-2014), C6H14 - азот или воздух (ГСО 10540-2014), 2-бутанон - воздух (ГСО
10534-2014), 2-пропанон - воздух (ГСО 10534-2014), этанол - воздух (ГСО 10534-2014), C3H6 -воздух (ГСО 10540-2014), этилацетат - воздух (ГСО 10534-2014), 2-пропанол - воздух (ГСО
10535-2014), толуол - воздух (ГСО 10540-2014), H2 - воздух (ГСО 10535-2014), CH3OH - азот или воздух (ГСО 10540-2014), циклопентан - воздух (ГСО 10539-2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Минздравсоцразвития РФ № 1034н от 09.09.2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
Техническая документация компании «General Monitors Ireland Ltd», Ирландия
| Зарегистрировано поверок | 114 |
| Поверителей | 8 |
| Актуальность данных | 17.11.2024 |
