| Номер в госреестре | 80004-20 |
| Наименование СИ | pH-метры/иономеры |
| Обозначение типа СИ | ПИОН-5 |
| Изготовитель | Акционерное общество "Экологические сенсоры и системы" ("ЭКСИС") (АО "ЭКСИС"), г. Москва, г. Зеленоград; Акционерное общество "Практик-НЦ" (АО "Практик-НЦ"), г. Москва, г. Зеленоград |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
рН-метры/иономеры ПИОН-5 (далее - рН-метры) предназначены для измерений рН, pX, окислительно-восстановительного потенциала (далее - ОВП) и температуры жидкости.
Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, пропорционального температуре жидкости, поступающего в электронный блок от первичного преобразователя.
Принцип действия канала измерения pH, рХ и ОВП основан на потенциометрическом методе.
Конструктивно рН-метры состоят из вторичного прибора (измерительного блока) и первичных измерительных преобразователей (измерительного электрода, электрода сравнения и термодатчика).
рН-метры модификации ПИОН-5 П изготавливаются в пластмассовом корпусе в портативном варианте. На лицевой панели блока расположен монохромный OLED дисплей. На задней панели располагается батарейный отсек, на верхней панели расположены разъемы для подключения измерительных электродов, на боковой панели расположен разъём интерфейса USB.

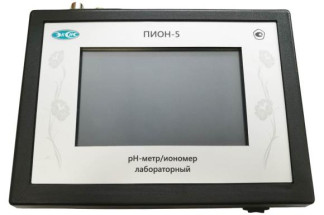

рН-метры модификаций ПИОН-5/Х и ПИОН-5 Эксперт изготавливаются в пластмассовом корпусе в настольном варианте. На лицевой панели рН-метра расположен жидкокристаллический дисплей с сенсорным управлением и кнопка включения. На задней панели располагаются разъемы для подключения измерительных электродов, на боковой панели расположены разъём интерфейса USB и разъем подключения питания.
Измерительный блок считывает информацию из измерительного электрода и датчика температуры - напряжение и температуру - обрабатывает её и индицирует их на дисплее лицевой панели. Интервал опроса измерительных преобразователей составляет около одной секунды.
Модификации рН-метров различаются габаритными размерами, количеством входных измерительных каналов и метрологическими характеристиками.
Общий вид рН-метров, схема пломбировки от несанкционированного доступа и место нанесения знака поверки приведены на рисунках 1 - 4.
рН-метры имеют встроенное программное обеспечение, разработанное для решения задач управления, считывания, сохранения результатов измерения и калибровочных характеристик и автономное программное обеспечение EVL.exe, для осуществления сбора, обработки, хранения и представления измерительной информации.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «средний» по Р 50.2.077 -2014.
Влияние программного обеспечения на метрологические характеристики рН-метров учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение | |
| Встроенное | Автономное | |
| Идентификационное наименование ПО | - | EVL.exe |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 | 2.17 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| ПИОН-5 П | ПИОН-5/Х | ПИОН-5 Эксперт | |
| Диапазон измерений температуры, °С | от 5 до 95 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 | ||
| Диапазон измерений pH | от 0 до 14 | ||
| Пределы допускаемой основной абсолютной погрешности измерений pH | ±0,05 | ±0,02 | |
| Диапазон измерений ОВП, мВ | от -2000 до +2000 | ||
| Пределы допускаемой основной абсолютной погрешности измерений ОВП, мВ | ±10 | ±6 | |
| Диапазон измерений pX | от 1 до 7 | ||
| Пределы допускаемой основной абсолютной погрешности измерений pX | ±0,05 | ±0,02 | |
| Диапазон работы термокомпенсации измерительного преобразователя при измерении pX/pH, °С | от 5 до 50 | ||
| Пределы допускаемой дополнительной абсолютной погрешности измерений pH вызванной изменением температуры анализируемой среды от нормальных условий, на каждые 10 °С | ±0,05 | ||
| Пределы допускаемой дополнительной абсолютной погрешности измерений ОВП вызванной изменением температуры анализируемой среды от нормальных условий, на каждые 10 °С, мВ | ±5 | ||
| Пределы допускаемой дополнительной абсолютной погрешности измерений pX вызванной изменением температуры анализируемой среды от нормальных условий, на каждые 10 °С | ±0,01 | ||
| Количество входных измерительных каналов | 1 | от 1 до 4 | 1 |
| Нормальные значения температуры анализируемой среды, °С | от 15 до 25 | ||
| Примечание: pX занормировано для Na+, K+, NO3, Cl , NH*+, Ca2+, Ag+, Cu2+, Pb2+, Cd2+, F, Br, Г, Ba2+, Mg2+ | |||
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: ПИОН-5 П | |
| - длина | 160 |
| - ширина | 75 |
| - высота | 35 |
| ПИОН-5 /Х | |
| - длина | 190 |
| - ширина | 150 |
| - высота | 60 |
| ПИОН-5 Эксперт | |
| - длина | 190 |
| - ширина | 150 |
| - высота | 60 |
| Масса, кг, не более: | |
| ПИОН-5 П | 0,3 |
| ПИОН-5 /Х | 0,6 |
| ПИОН-5 Эксперт | 0,6 |
| Характеристики источника питания: ПИОН-5 П | |
| - частота, Гц | - |
| - потребляемая мощность, не более, Вт | 4 |
| - от встроенных элементов питания, В ПИОН-5 /Х, ПИОН-5 Эксперт | от 3,6 до 4,2 |
| - частота, Гц | 50 ± 1 |
| - потребляемая мощность, не более, Вт | 15 |
| - от сети переменного тока, В | 220 ± 22 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +50 |
| - относительная влажность воздуха, не более, % | 80 |
| - атмосферное давление, кПа | от 86 до 106 |
| Средняя наработка на отказ, ч | 15000 |
| Средний срок службы приборов, лет, не менее | 5 |
наносится на корпус рН-метра в виде клеевой этикетки и на титульном листе руководств по эксплуатации типографским способом.
Т аблица 4 - Комплектность рН-метра
| Наименование | Обозначение | Количество |
| Измерительный блок | - | 1 шт. |
| Электрод | - | 1 шт.* |
| Термодатчик | - | 1 шт. |
| Устройство зарядки | - | 1 шт. |
| Штатив для электродов | - | 1 шт.* |
| Методика поверки | МП 4215-021-06002323-19 | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| * Поставляется по заказу | ||
осуществляется по документу МП 4215-021-06002323-19 «ГСИ. рН-метры/иономеры ПИОН-5. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
26.03.2020 г.
Основные средства поверки:
Стандарт-титры для приготовления буферных растворов - рабочие эталоны 2 -го разряда СТ-pH (рег. № 45142-10) согласно ГОСТ 8.120-2014;
Стандарт-титры СТ -ОВП-01 (рег. № 61364-15);
Рабочий эталон 3-го разряда единицы температуры согласно ГОСТ 8.558 -2009; Рабочие эталоны активности ионов фтора (рег. № 43473 -09), хлора (рег. № 43476-09), йода (рег. № 49025-12), брома (рег. № 49026-12), нитратов (рег. № 49027-12), натрия (рег. № 43471-09), калия (рег. № 43472-09) согласно приказу №2840.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, в паспорт (формуляр) СИ, или на рН-метр, как указано на рисунке 4.
приведены в эксплуатационном документе.
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH
Приказ Росстандарта от 29.11.2019 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ)»
Приказ Минприроды России от 7 декабря 2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
