| Номер в госреестре | 80007-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | EYE 10a |
| Изготовитель | "AEG - TELEFUNKEN Energie- und Industrietechnik", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения EYE 10a (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции. Напряжение первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение, пропорциональное первичному.
Трансформаторы напряжения имеют две измерительные вторичные обмотки (основная и вспомогательная). Вспомогательная обмотка на вторичной стороне служит для демпфирования и применяется в качестве открытой треугольной схемы для учета напряжения заземления в нейтрали, иначе говоря, для отсчета замыканий на землю. Высоковольтный вывод первичной обмотки расположен на верхней поверхности корпуса трансформаторов. Выводы вторичных обмоток выполнены в виде плоских зажимов, снабжённых центральным отверстием для ввинчивания заземляющего болта, и помещены в контактную коробку с закрывающейся съёмной крышкой. Подключение заземления первичной обмотки выполнено в виде болта и расположено в коробке с вторичными зажимами.

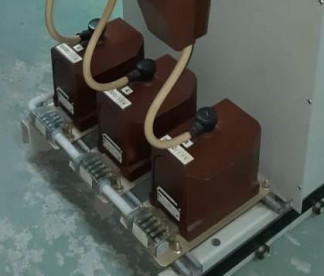

Общий вид трансформаторов напряжения приведен на рисунке 1.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Номинальное первичное напряжение, В | 10000: V3 |
| Номинальное вторичное напряжение для основной обмотки, В | 100:V3 |
| Номинальное вторичное напряжение для вспомогательной обмотки, В | 100:3 |
| Класс точности | 0,5 |
| Номинальная вторичная нагрузка , ВА | 100 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | 335х158х270 |
| Масса, кг, не более | 24 |
| Условия эксплуатации по ГОСТ 15150-69 | УХЛ3.1 |
наносится на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 0367260, 367265, 375600, 367264, 375612, 367257) | EYE 10a | 6 шт. |
| Паспорт | - | 1 шт. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-10 (рег. № 32575-11);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор 3.3Т1 (рег. № 39952-08);
- магазины нагрузок МР 3025 (рег. № 22808-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов напряжения с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения EYE 10a
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 25.11.2024 |
