Системы измерения наведенных токов СИНТ, 80008-20

Назначение

Системы измерения наведенных токов СИНТ (далее - системы СИНТ) предназначены для измерений тока в электрических цепях технических систем и объектов при воздействиях импульсных и низкочастотных электромагнитных полей.

Описание

Принцип действия систем СИНТ основан на преобразовании с помощью пироэлектрического кристалла сигналов электрического тока, распространяющихся в электрических цепях, в сигналы электрического напряжения, которые переводятся в цифровой вид и далее визуализируются и обрабатываются на персональной электронной вычислительной машине (далее -ПЭВМ) с помощью специального программного обеспечения.

Системы СИНТ состоят из следующих основных частей:

-первичных измерительных преобразователей тока ПИП(Т) (далее - ПИП (Т));

-соединительных кабелей;

-восьмиканального измерительного модуля на основе аналого-цифрового преобразователя с оптико-электронным устройством передачи сигнала ИМ (далее - ИМ);

-волоконно-оптического кабель ВОК (далее - ВОК);

-оптико-электронного устройства приема и преобразования сигнала УПП (далее - У1111);

-USB кабеля;

-регистрирующего устройства на основе ПЭВМ типа ноутбук с установленным специальным программным обеспечением СПО (далее - СПО) «Система СИНТ»;

-зарядного устройства ЗУ (далее - ЗУ);

-комплекта запасных инструментов и принадлежностей ЗИП (далее - ЗИП).

Измерительный модуль ИМ, волоконно-оптический кабель ВОК, оптико-электронного устройства приема и преобразования сигнала УПП и USB кабель образуют восьмиканальную измерительную систему с передачей информации по волоконно-оптической линии.

Первичный измерительный преобразователь ПИП(Т) подключается к электрической цепи в которой проводятся измерения. При воздействии на техническое средство или объект импульсных и низкочастотных электромагнитных полей в первичной цепи ПИП(Т) протекает наведенный электрический ток и выделяется тепловая энергия, которая передается пироэлектрическому кристаллу. Разогрев пироэлектрического кристалла приводит к изменению его поляризации, в результате чего в нагрузочном сопротивлении протекает ток, компенсирующий изменение поляризации кристалла. Сигнал электрического напряжения на нагрузочном сопротивлении усиливается и передается на выход ПИП(Т).

Выходы ПИП(Т) с помощью соединительных кабелей подключаются к восьмиканальному измерительному модулю ИМ, где осуществляется усиление, оптическая развязка и, затем, аналого-цифровое преобразование выходных сигналов. Цифровые электрические сигналы преобразуются в оптические с помощью оптико-электронного устройства передаются по волоконно-оптическому кабелю ВОК в устройство приема и преобразования сигнала УПП, где происходит обратное преобразование оптических сигналов в электрические.

Посредством USB кабеля УПП подключается к ПЭВМ, где с помощью СПО осуществляется регистрация, визуализация и обработка сигналов. По зарегистрированным сигналам электрического напряжения с помощью градуировочной характеристики вычисляются действующие значения силы электрического тока, протекающего в первичной цепи ПИП(Т), а также, при необходимости, количество выделившейся энергии.

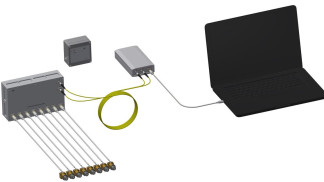

Общий вид систем СИНТ, представлен на рисунке 1.

Обозначение места нанесения маркировки представлено на рисунке 2.

Пломбирование не предусмотрено.

В энергонезависимой памяти ИМ размещено встроенное программное обеспечение, предназначенное для обеспечения взаимодействия ПЭВМ и ИМ и передачи цифровых сигналов в потоковом режиме.

СПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют, доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -2014. Таблица 1 - Идентификационные данные программного обеспечения «Система СИНТ»_

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 021.М12-20 «ГСИ. Системы измерения наведенных токов СИНТ. Методика поверки», утвержденным ФГУП «ВНИИОФИ» «31» июля 2020 г.

Основные средства поверки:

Государственный рабочий эталон единицы импульсного электрического напряжения 2-го разряда в диапазоне от 1,0-10'3 до 1,0-105 В в соответствии с Государственной поверочной схемой для средств измерений импульсного электрического напряжения, утвержденной Приказом Росстандартом 30 декабря 2019 г. № 3463.

Генератор импульсов Г5-102 (номер в Федеральном информационном фонде 39224-08)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.

Знак поверки наносится на свидетельство о поверки методом наклеивания.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к системам измерения наведенных токов СИНТ

Государственная поверочная схема для средств измерений импульсного электрического напряжения, утверждена Приказом Росстандартом 30 декабря 2019 г. № 3463

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
