| Номер в госреестре | 80009-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОМ-20-63 |
| Изготовитель | Акционерное общество холдинговая компания "Электрозавод" (АО "Электрозавод"), г. Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ЗНОМ-20-63 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы являются однофазными, заземляемыми.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, обмоток с их изоляцией и других конструктивных деталей, служащих для соединения отдельных частей в единую конструкцию. Активная часть находится в баке, заполненном трансформаторным маслом.
Трансформаторы имеют две вторичные обмотки, одна из которых (основная) предназначена для питания измерительных приборов и цепей защитных устройств, а вторая (дополнительная) для питания цепей защитных устройств и контроля изоляции сети.
Трансформаторы выпущены в следующих модификациях, отличающихся климатическими исполнениями и категориями размещения по ГОСТ 15150-69, а также рабочими условиями измерений:
- ЗНОМ-20-63 (заводской номер 32635);
- ЗНОМ-20-63У2 (заводские номера: 2; 5; 13; 79; 183; 45512; 45515; 45517; 50461; 50674; 50724; 51667; 58567);
- ЗНОМ-20-63У4 (заводские номера: 32324; 32346; 33270; 33271; 33448; 33803; 34000; 36354; 36367; 38355).
Общий вид трансформаторов приведен на рисунках 1 и 2. Пломбирование трансформаторов не предусмотрено.
Рисунок 2 - Общий вид трансформаторов напряжения ЗНОМ -20-63 с заводскими номерами:
2; 5; 13; 79; 183;45512;45515; 45517;50461;50674; 50724; 51667;58567

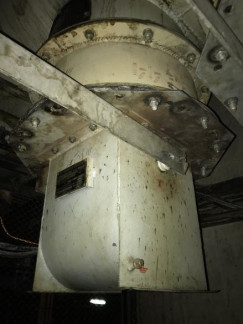

Рисунок 1 - Общий вид трансформаторов напряжения ЗНОМ -20-63 с заводскими номерами: 32324; 32346; 32635; 33270; 33271; 33448; 33803; 34000; 36354; 36367; 38355
отсутствует.
Метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, В | 20000/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
| Классы точности основной вторичной обмотки по ГОСТ 1983 | 0,5; 1; 3 |
| Класс точности дополнительной вторичной обмотки по ГОСТ 1983 | 3 |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (соБф) активно-индуктивной нагрузки 0,8, В-А | 75; 150; 300 |
| Наименование характеристики | Значение |
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (соБф) активно-индуктивной нагрузки 0,8, В-А | 300 *; 330 ** |
| Номинальная частота напряжения сети, Гц | 50 |
| * Для заводских номеров 2; 5; 13; 79; 183; 32324; 32346; 32635; 33270; 33271; 33448; 33803; 34000; 36354; 36367; 38355; 45512; 45515; 45517; 50461; 50674; 51667; 58567. ** Для заводского номера 50724. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 600 х 600 х 894 |
| Масса, кг, не более | 85 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С): - для заводских номеров трансформаторов: 2; 5; 13; 79; 183; 45512; 45515;45517;50461;50674; 50724; 51667; 58567 | У2 (от -30 до +40) |
| Рабочие условия измерений: - диапазон температур окружающего воздуха для заводских номеров 32324; 32346; 33270; 33271; 33448; 33803; 34000; 36354; 36367; 38355 - диапазон температур окружающего воздуха для заводского номера 32635, °С | от +1 до +35 от +10 до +35 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения ЗНОМ-20-63 (заводские номера: 2; 5; 13; 79; 183; 32324; 32346; 32635; 33270; 33271; 33448; 33803; 34000; 36354; 36367; 38355; 45512; 45515; 45517; 50461; 50674; 50724; 51667; 58567) | ЗНОМ-20-63 | 24 шт. |
| Трансформатор напряжения ЗНОМ-20-63. Паспорт | - | 24 экз. |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
- трансформатор напряжения лабораторный измерительный НЛЛ -35 (регистрационный номер в Федеральном информационном фонде 5811-00);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде 39952-08);
- магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения ЗНОМ-2О-6З
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы напряжения. Методика поверки
