| Номер в госреестре | 80010-20 |
| Наименование СИ | Калибраторы напряжения переменного тока широкополосные |
| Обозначение типа СИ | Н5-8, Н5-8/1 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио, приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород |
| Год регистрации | 2020 |
| Срок свидетельства | 10.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы напряжения переменного тока широкополосные Н5-8 и Н5-8/1 (далее по тексту - калибраторы) предназначены для точного воспроизведения синусоидального напряжения переменного тока в широком диапазоне частот и напряжений.
Принцип действия калибраторов основан на формировании синусоидального напряжения переменного тока способом прямого цифрового синтеза. Синтезированный синусоидальный сигнал через усилитель напряжения и систему аттенюаторов выводится на выход приборов. Для стабилизации амплитуды напряжения используются кольцо системы автоматического регулирования, которым охвачены синтезатор частоты и усилитель напряжения. Точная установка напряжения в широком диапазоне осуществляется системой дискретных аттенюаторов и цифро-аналоговым преобразователем в кольце системы автоматического регулирования.
Калибраторы выпускаются в двух модификациях Н5 -8 и Н5 -8/1.
В калибраторе Н5-8 выходное напряжение откалибровано на штатной нагрузке 50 Ом без учета ее шунтирования подключенным прибором. В калибраторе Н5-8/1 выходное напряжение калибруется в плоскости подключения активной нагрузки с помощью детектора проходного типа.
Конструктивно калибраторы выполнены в металлическом корпусе настольного типа.
На лицевой панели приборов размещены органы управления, подключения и цветной дисплей.
Управление режимами приборов, ввод и вывод данных, учет калибровочных коэффициентов выполняются встроенным одноплатным контроллером. Информация об установленных параметрах и режимах в приборе выводится на дисплей. Для дистанционного управления приборами имеются встроенные интерфейсы USB, RS-232 и LAN.
Общий вид калибраторов представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлена на рисунке 3.

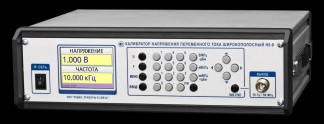

Рисунок 1 - Общий вид калибратора напряжения переменного тока широкополосного Н5-8
ф ДП5^~~ Q-
Рисунок 2 - Общий вид калибратора напряжения переменного тока широкополосного Н5-8/1
Калибраторы имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибора и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Voltage Calibrator H5-8 | Voltage Calibrator H5-8/1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон частот выходного напряжения, Гц | от 5 до 5 • 107 | |
| Дискретность установки частоты, Гц | 1 | |
| Пределы допускаемой абсолютной погрешности установки частоты, Гц | ±(5-10'5f + 0,1) * | |
| Диапазон установки выходного напряжения, В | от 3-10 | '6 до 3,5 |
| Пределы допускаемой основной погрешности установки вы | приведены в таблицах | |
| ходного напряжения | 3 и 4 | |
| Дискретность установки выходного напряжения: мВ | ||
| - в диапазоне от 1 до 3,5 В | 1 | |
| - в диапазоне от 100 до 999,9 мВ | 0,1 | |
| мкВ | ||
| - в диапазоне от 10 до 99,99 мВ | 10 | |
| - в диапазоне от 1 до 9,999 мВ | 1 | |
| - в диапазоне от 3 до 999,9 мкВ | 0,1 | |
| Нестабильность выходного напряжения за 30 мин. работы после | ||
| самопрогрева в течение 1 ч, в долях от основной погрешности | 0,2 | |
| Пределы допускаемой дополнительной погрешности установки | ||
| опорного уровня от изменения температуры окружающей среды | 0,5 | |
| в диапазоне рабочих температур, на каждые 10 °С, в долях от | ||
| пределов допускаемой основной погрешности | ||
| Выходное сопротивление калибраторов, Ом, | 50 | |
| Коэффициент гармоник выходного напряжения, %: | Н5-8 | Н5-8/1 |
| - в диапазоне частот от 10 Гц до 100 кГц включ. | 0,05 | 0,035 |
| - в диапазоне частот св. 100к Гц до 1МГц включ. | 0,1 | 0,1 |
| - в диапазонах частот св. 1МГц до 10 МГц включ. | 0,2 | 0,15 |
| - в диапазонах частот св. 10 МГц до 30 МГц включ. | 0,3 | 0,25 |
| - в диапазоне частот св. 30 МГц до 50МГц | 0,3 | 0,25 |
| Установка выходного напряжения | В, мВ, мкВ, дБм** | |
| Нормальные условия измерений: | ||
| - температура окружающей среды, °С | от +15 до +25 | |
| - относительная влажность, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106 | |
| *где f - установленное значение частоты, Гц | ||
| **где дБм - дБ относительно 1 мВт | ||
Таблица 3 - Пределы допускаемой погрешности установки выходного напряжения калибратора напряжения переменного тока широкополосного Н5-8_
| Воспроизводимые значения напряжения | Пределы допускаемой погр | )ешности, %, на частотах | ||||
| от 5 Гц до 10 Гц включ. | св. 10 Гц до 100 кГц включ. | св. 100 кГц до 1 МГц включ. | св. 1МГц до 10 МГц включ. | св. 10 МГц до 30 МГц включ. | св. 30 МГц до 50 МГц | |
| от 30,01 мВ до 3,5 В | ±0,4 | ±0,2 | ±0,3 | ±0,6 | ±0,8 | ±0,8 |
| от 300,1 мкВ до 30,00 мВ | ±0,5 | ±0,4 | ±0,5 | ±0,8 | ±1 | ±1 |
| от 3 мкВ до 300,0 мкВ | ±(0,5+3/Ux) | ±(0,5+9/Ux) | ±(1+9/Ux) | |||
где Ux - воспроизводимые значения напряжения, мкВ
Таблица 4 - Пределы допускаемой погрешности установки выходного напряжения калибратора напряжения переменного тока широкополосного Н5 -8/1
| Воспроизводимые значения напряжения | Пределы допускаемой пог | )ешности, %, на частотах | ||||
| от 5 Гц до 10 Гц включ. | св. 10 Гц до 100 кГц включ. | св. 100 кГц до 1 МГц включ. | св. 1 МГц до 10 МГц включ. | св. 10 МГц до 30 МГц включ. | св. 30 МГц до 50 МГц | |
| от 30,01 мВ до 3,5 В | ±0,2 | ±0,07 | ±0,2 | ±0,3 | ±0,4 | ±0,5 |
| от 300,1 мкВ до 30,00 мВ | ±0,3 | ±0,2 | ±0,3 | ±0,4 | ±0,5 | ±0,6 |
| от 3 мкВ до 300,0 мкВ | ±(0,5+3/Ux) | ±(0,5+9/Ux) | ±(1+9/Ux) | |||
| где Ux - воспроизводимые значения напряжения, мкВ | ||||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжением переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±0,5 |
| Потребляемая мощность, В-А, не более | 30 |
| Габаритные размеры, мм, не более | |
| - высота | 115 |
| - ширина | 375 |
| - длина | 270 |
| Масса, кг, не более | 3,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от +10 до +35 |
| - относительная влажность, % | до 80 |
| - атмосферное давление, кПа | от 70 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 15000 |
наносится на переднюю панель прибора методом офсетной печати и в эксплуатационной документации на титульных листах типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Калибратор напряжения переменного тока широкополосный Н5-8 или Н5-8/1 | РПИС.411166.029 или РПИС.411166.029-1 | 1 шт. |
| Комплект принадлежностей | РПИС.411918.008 или РПИС.411918.008-1 | 1 шт. |
| Руководство по эксплуатации | РПИС. 411166.029 РЭ или РПИС. 411166.029-1 РЭ | 1 экз. |
| Формуляр | РПИС. 411166.029 ФО или РПИС. 411166.029-1 ФО | 1 экз. |
осуществляется по документам РПИС.411166.029 РЭ «Калибратор напряжения переменного тока широкополосный Н5-8. Руководство по эксплуатации» раздел 7 «Поверка прибора» и РПИС.411166.029-1 РЭ «Калибратор напряжения переменного тока широкополосный Н5-8/1. Руководство по эксплуатации» раздел 7 «Поверка прибора», утвержденным ФБУ «Нижегородский ЦСМ» 24 августа 2020 г.
Основные средства поверки:
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде 46628-11);
- калибратор напряжения переменного тока широкополосный Н5-6/1 (регистрационный номер в Федеральном информационном фонде 46796-11);
- мультиметр 34401А (регистрационный номер в Федеральном информационном фонде 25900-03);
- вольтметр высокочастотный В3-100 (регистрационный номер в Федеральном информационном фонде 72902-18);
- установка эталонная для поверки мер ослабления и магазинов затухания ЭО -01 (регистрационный номер в Федеральном информационном фонде 54367-13);
- частотомер электронно-счетный Ч3 -63/1 (регистрационный номер в Федеральном информационном фонде 9084-90);
- измеритель нелинейных искажений С6-22 (регистрационный номер в Федеральном информационном фонде 69447-17);
- анализатор спектра FSP-3 (регистрационный номер в Федеральном информационном фонде 26744-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых калибраторов с требуемой точностью.
Знак поверки наносится давлением на специальную мастику двух пломб в соответствии с рисунком 3.
приведены в эксплуатационных документах.
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 2-109 Гц, утвержденная приказом Росстандарта № 1053 от 29.05.2018 г.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
РПИС.411166.029 ТУ «Калибраторы напряжения переменного тока широкополосные Н5-8, Н5-8/1». Технические условия
| Зарегистрировано поверок | 21 |
| Поверителей | 2 |
| Актуальность данных | 08.12.2024 |
