Системы измерений длительности соединений Avaya Aura, 80011-20

Назначение

Системы измерений длительности соединений Avaya Aura, далее СИДС, предназначены для измерений длительности телефонных соединений с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.

Описание

Принцип действия СИДС основан на формировании оборудованием для каждого телефонного соединения учетного файла (log-файла), в котором фиксируется время начала и время окончания телефонного соединения. В CDR-файле длительность телефонного соединения определяется как разность между временем окончания и временем начала телефонного соединения.

СИДС является виртуальной (функциональной) системой измерений длительности соединений оборудования с измерительными функциями:

-технического комплекса узла местной связи «Avaya Aura»;

-оборудования УПАТС «Avaya Aura», версии ПО Avaya Aura 8, реализованного с использованием технологии коммутации пакетов информации, производства AVAYA Inc., США.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения оборудования.

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещенные в шкафу, двери которого блокируются от несанкционированного доступа замком. На рисунке 2 изображено место блокировки кассетного модуля, исключающего возможность бесконтрольной выемки кассет.

Доступ к процессору исключен конструкцией оборудования.

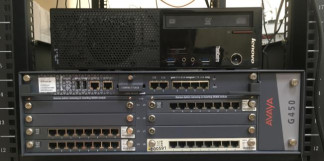

Внешний вид оборудования и место блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии Avaya Aura 8, управляет функционированием оборудования.

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Таблица 1- Идентификационные данные ПО

Технические характеристики

Таблица 2- Метрологические и технические характеристики

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу «Государственная система обеспечения единства измерений. Системы измерений длительности соединений Avaya Aura. Методика поверки» 5295-001-78520462-2020МП, утвержденному ООО «НТЦ СОТСБИ» 26 августа 2020 г.

Основное средство поверки:

Формирователь - измеритель соединений универсальный СИГМА, регистрационный № 61022-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о

поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621;

«Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации», утвержденные Приказом Минкомсвязи РФ от 23.07.2015 № 277 (регистрационный номер в Министерстве юстиции Российской Федерации 38786 от 03 09.2015);

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;

ТР ТС 004/2011 «О безопасности низковольтного оборудования»;

Эксплуатационная документация AVAYA Inc, США
