Трансформаторы напряжения емкостные TEMP 550, 80017-20

Назначение

Трансформаторы напряжения емкостные TEMP 550 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

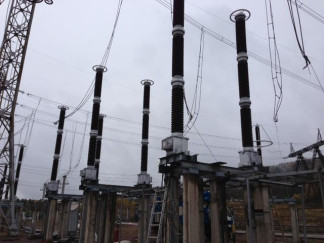

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

-    прибор сравнения КНТ -03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного

клейма.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным TEMP 550

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
