| Номер в госреестре | 80019-20 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | СВ |
| Изготовитель | CTE TECH CO., LTD., Республика Корея |
| Год регистрации | 2020 |
| Срок свидетельства | 10.12.2025 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные СВ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту -ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы тока СВ по принципу конструкции - встроенные, шинного типа с изоляцией вторичных обмоток, выполненной из нетканной ленты на основе модифицированного полиэстера или лакоткани. Трансформаторы устанавливаются на высоковольтных вводах трансформаторного оборудования и работают в среде трансформаторного масла, что обеспечивает их высоковольтную изоляцию. Первичной обмоткой трансформаторов является токоведущий стержень, проходящий по оси трансформаторов внутри корпуса. Выводы вторичных обмоток трансформаторов тока подключаются к герметизированным втулкам клеммных коробок трансформаторного оборудования.
Трансформаторы изготавливаются в модификациях, отличающихся друг от друга номинальными первичными, вторичными токами и классами точности вторичных обмоток.

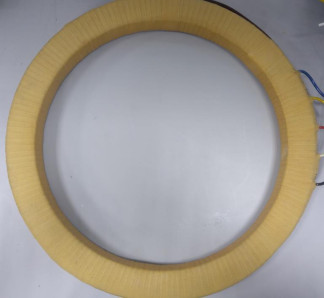

Общий вид трансформаторов тока представлен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока встроенных СВ Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток /1ном, А | от 10 до 12000 |
| Номинальный вторичный ток /2ном, А | 1; 5 |
| Номинальная вторичная нагрузка ^2ном, ВА: - с коэффициентом мощности СО5ф2=1 - с коэффициентом мощности СО5ф2=0,8 | от 0,5 до 5 от 3 до 100 |
| Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты | 0,2; 0,2S; 0,5; 0,5S; 1; 3; 5;10 5Р; 10Р |
| Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений | от 5 до 10 |
| Номинальная предельная кратность Кном вторичных обмоток для защиты | от 5 до 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (внешний диаметрхвнутренний диаметрхтолщина), мм, не более | 800x120x250 |
| Масса, кг, не более | 100 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ 1 |
| Средняя наработка на отказ, ч | 320000 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта и на табличку с техническими данными трансформаторов типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока встроенный СВ | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основное средство поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.51, (регистрационный номер в Федеральном информационном фонде 55278-13);
- трансформатор тока каскадный эталонный ТТКЭ-12 (регистрационный номер в Федеральном информационном фонде 32901-06);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854 -08);
- магазины нагрузок СА5018-1, СА5018-5 (регистрационный номер в Федеральном информационном фонде 71114-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 7746-2015 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Техническая документация изготовителя
| Зарегистрировано поверок | 66 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
