| Номер в госреестре | 80020-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока выпущены в следующих модификациях ТФЗМ 35Б-1 У1, ТФЗМ 110Б-1У У1, ТФЗМ 110Б-1У ХЛ1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузкой.

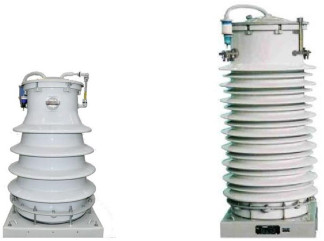

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
ТФЗМ 110Б-1У У1, ТФЗМ 110Б-1У ХЛ1
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики ТФЗМ 35Б-1 У1
| Наименование характеристики | Значение для заводских номеров | |
| 35918, 35917 | 34864, 34866, 34853 | |
| Номинальное напряжение, кВ | 35 | 35 |
| Номинальный первичный ток Ьном, А | 100 | 200 |
| Номинальный вторичный ток 12ном, А | 5 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 |
Таблица 2 - Метрологические характеристики ТФЗМ 110Б-1У У1
| Наименование характеристики | Значение для заводских номеров |
| 11720, 12315, 12405, 11710, 10563, 12816 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток Ьном, А | 1000 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
| Наименование характеристики | Значение для заводских номеров |
| 16249 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 600 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора тока | ТФЗМ 35Б-1 У1, ТФЗМ 110Б-1У У1 | ТФЗМ 110Б-1У ХЛ1 |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 | от -60 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 35Б-1 У1 | 5 шт. |
| Трансформатор тока | ТФЗМ 110Б-1У У1 | 6 шт. |
| Трансформатор тока | ТФЗМ 110Б-1У У1 | 1 шт. |
| Паспорт | ТФЗМ 35Б-1 У1 | 5 экз. |
| Паспорт | ТФЗМ 110Б-1У У1 | 6 экз. |
| Паспорт | ТФЗМ 110Б-1У У1 | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ
| Зарегистрировано поверок | 20 |
| Поверителей | 4 |
| Актуальность данных | 16.09.2024 |
