Трансформаторы тока ТФЗМ, 80022-20

80022-20
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 80022-20
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФЗМ
Изготовитель ПО "Запорожтрансформатор", Украина
Год регистрации 2020
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Трансформаторы тока выпущены в следующих модификациях ТФЗМ 35А-У1, ТФЗМ 35А-ХЛ1, ТФЗМ 35Б-1 У1, ТФЗМ 110Б-1 У1, ТФЗМ 110Б-1 ХЛ1, ТФЗМ 110Б-11 У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного и вторичного токов, классом точности вторичных обмоток и номинальной вторичной нагрузкой.

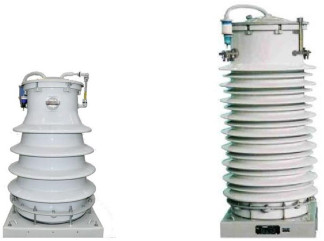

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

ТФЗМ 110Б-1 У1, ТФЗМ 110Б-1 ХЛ1, ТФЗМ 110Б-П У1, ТФЗМ П0Б-Ш У1, ТФЗМ 110Б-1У У1

ТФЗМ 35А-У1, ТФЗМ 35А-ХЛ1, ТФЗМ 35Б-1 У1

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики ТФЗМ 35А-У1

Наименование характеристики

Значение для заводских номеров

48757,

42753

42656,

42638,

23033,

22969

27224, 26036, 26058, 26472, 34235, 34271, 34219, 34263, 34238, 34248, 33876, 34211, 37463, 37561, 37609, 34762, 32151, 32146, 34282, 34745, 37238, 34268, 34253, 34127, 33715, 37615, 37459, 34265, 34904, 33859, 34761, 37005, 36777

39288, 39255, 39256, 39287, 40810, 40843, 40840, 40822, 40827, 40850, 25291, 25549

Номинальное напряжение, кВ

35

35

35

35

Номинальный первичный ток 11ном, А

75

100

200

300

Номинальный вторичный ток Ьном, А

5

5

5

5

Номинальная частота £юм, Гц

50

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

50

50

50

50

Наименование характеристики

Значение для заводских номеров

45961,

45962

46680, 46663, 45671, 46670, 45414, 45418, 46673, 49493, 68042, 68187, 68182

50460

Номинальное напряжение, кВ

35

35

35

Номинальный первичный ток 11ном, А

150

200

300

Номинальный вторичный ток Ьном, А

5

5

5

Номинальная частота Гюм, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

50

50

50

Таблица 3 - Метрологические характеристики ТФЗМ 35Б-1 У1

Наименование характеристики

Значение для заводских номеров

22703, 25033, 25020, 25031, 24706, 24774, 25026, 25022

29734, 29767, 29642, 19630

24738, 24403, 23601, 23598

Номинальное напряжение, кВ

35

35

35

Номинальный первичный ток Ьном, А

200

300

400

Номинальный вторичный ток Ьном, А

5

5

5

Номинальная частота Гном, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

30

30

Таблица 4 - Метрологические характеристики ТФЗМ 110Б-1 У1

Наименование характеристики

Значение для заводских номеров

21674,

21278,

21205

49930, 17722, 30768, 10976, 11005, 11164, 52996, 52906, 52986

46761, 46937, 46811, 46525, 46491, 46902, 46973, 46771, 46941, 46919, 38119, 38367, 38098, 38522, 38530, 38366, 38225, 38244, 38230, 38379, 38314, 27272, 27292, 27157, 24413, 19899, 19715, 19713, 19976, 60770, 60394, 60181

Номинальное напряжение, кВ

110

110

110

Номинальный первичный ток Ьном, А

100

300

600

Номинальный вторичный ток Ьном, А

5

5

5

Номинальная частота Гюм, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

30

30

Наименование характеристики

Значение для заводских номеров

37554, 46825

Номинальное напряжение, кВ

110

Номинальный первичный ток 11ном, А

600

Номинальный вторичный ток 12ном, А

5

Номинальная частота £юм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 6 - Метрологические характеристики ТФЗМ 110Б-11 У1

Наименование характеристики

Значение для заводских номеров

9958, 9984, 9992, 9961, 9983, 9988

10559, 9827, 9862, 9861, 9873,9935

Номинальное напряжение, кВ

110

110

Номинальный первичный ток 11ном, А

750

2000

Номинальный вторичный ток 12ном, А

1

1

Номинальная частота £юм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

20

Таблица 7 - Метрологические характеристики ТФЗМ 110Б-Ш У1

Наименование характеристики

Значение для заводских номеров

815,

814,

1754

9722, 9661, 9681, 9680, 9768, 9749, 9275, 9307, 9305, 9989, 9930, 9995, 9120, 9690, 9125, 9956, 9900, 9934, 10418, 10370, 10408, 10480, 10442, 10399, 10432, 10445, 10443, 9787, 9824, 9675, 4371, 4454, 4356, 1482, 1485, 1460, 1500, 7903, 1469, 5380, 5345, 5379, 5377, 5331, 5364, 5593, 5590, 5522

6068,

6070,

6076

Номинальное напряжение, кВ

110

110

110

Номинальный первичный ток 11ном, А

750

1000

1500

Номинальный вторичный ток 12ном, А

1

5

5

Номинальная частота £юм, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

20

20

Наименование характеристики

Значение для заводских номеров

7739, 7745, 7750

9600, 9634, 9386, 9632, 9611, 9679

Номинальное напряжение, кВ

110

110

Номинальный первичный ток Ьном, А

600

1000

Номинальный вторичный ток 12ном, А

5

5

Номинальная частота £юм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

30

Таблица 9 - Основные технические характеристики

Наименование характеристики

Значение

Модификация трансформатора тока

ТФЗМ 35А-У1, ТФЗМ 35Б-1 У1, ТФЗМ 110Б-1 У1, ТФЗМ 110Б-П У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1

ТФЗМ 35А-ХЛ1, ТФЗМ 110Б-1 ХЛ1

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

от -60 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ 35А-У1

51 шт.

Трансформатор тока

ТФЗМ 35А-ХЛ1

14 шт.

Трансформатор тока

ТФЗМ 35Б-1 У1

16 шт.

Трансформатор тока

ТФЗМ 110Б-1 У1

44 шт.

Трансформатор тока

ТФЗМ 110Б-1 ХЛ1

2 шт.

Трансформатор тока

ТФЗМ 110Б-11 У1

12 шт.

Трансформатор тока

ТФЗМ 110Б-Ш У1

54 шт.

Трансформатор тока

ТФЗМ 110Б-1У У1

9 шт.

Паспорт

ТФЗМ 35А-У1

51 экз.

Паспорт

ТФЗМ 35А-ХЛ1

14 экз.

Паспорт

ТФЗМ 35Б-1 У1

16 экз.

Паспорт

ТФЗМ 110Б-1 У1

44 экз.

Паспорт

ТФЗМ 110Б-1 ХЛ1

2 экз.

Паспорт

ТФЗМ 110Б-11 У1

12 экз.

Паспорт

ТФЗМ 110Б-Ш У1

54 экз.

Паспорт

ТФЗМ 110Б-1У У1

9 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного

клейма.

Сведения о методах измерений

отсутствуют.
