Газоанализаторы Gasera ONE Formaldehyde, 80026-20

80026-20
Газоанализаторы Gasera ONE Formaldehyde (далее - газоанализаторы) предназначены для измерений содержания формальдегида (СН2О) в атмосферном воздухе и воздухе рабочей зоны.
Карточка СИ
Номер в госреестре 80026-20
Наименование СИ Газоанализаторы
Обозначение типа СИ Gasera ONE Formaldehyde
Изготовитель "Gasera Ltd." Финляндия
Год регистрации 2020
Срок свидетельства 07.12.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы Gasera ONE Formaldehyde (далее - газоанализаторы) предназначены для измерений содержания формальдегида (СН2О) в атмосферном воздухе и воздухе рабочей зоны.

Описание

Принцип действия газоанализаторов Gasera ONE Formaldehyde - оптический, основан на фотоакустической технологии с использованием настраиваемых источников лазерного излучения (квантово-каскадных лазеров с распределённой обратной связью). Метод измерения основан на способности молекул СН2О избирательно поглощать лучистую энергию в характерном для них участке инфракрасного диапазона. В камере-резонаторе молекулы СН2О под воздействием лазерного излучения производят колебания, интенсивность которых пропорциональна содержанию СН2О. Колебания регистрируются приемником.

На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли и влаги. Отбор пробы осуществляется газоанализатором принудительно, в непрерывном циклическом режиме.

Газоанализаторы являются стационарными приборами, включающие аппаратное и аппаратно-программное обеспечение для управления, сбора и передачи данных.

На лицевой панели газоанализатора расположены:

-    Дисплей;

-    USB разъем;

-    Ручка управления и программирования газоанализатора.

На задней панели газоанализатора расположены:

-    кнопка включения/выключения газоанализатора;

-    разъемы для подачи анализируемой газовой смеси;

-    порт Ethernet;

-    порт RS-232 (по заказу).

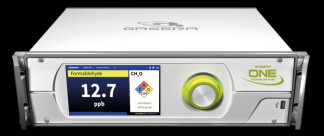

Общий вид средства измерений, схема пломбировки от несанкционированного доступа, обозначение нанесения знака поверки представлены на рисунке 1.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО).

ПО осуществляет функции:

-    расчет концентрации СН2О;

-    отображение результатов измерений на дисплее;

-    передачу результатов измерений по интерфейсу Ethernet (TCP/IP) или USB;

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль общих неисправностей (связь, конфигурация);

-    архивации и контроля архивации измерений;

-    контроль внешней связи Ethernet (TCP/IP);

-    контроль журналов изменений.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализатор ов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Gasera

Номер версии (идентификационный номер) ПО, не ниже

1.0.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний объемной доли (массовой концентрации) формальдегида, млн-1 (мг/м3)

от 0 до 30 (от 0 до 37,5)

Диапазон измерений объемной доли (массовой концентрации) формальдегида, млн-1 (мг/м3)

от 0 до 0,037 включ. (от 0 до 0,05 включ.) св. 0,037 до 3,0 (св. 0,05 до 3,75)

Пределы допускаемой основной приведенной погрешности измерений объемной доли (массовой концентрации) формальдегида, %, в диапазоне от 0 до 0,037 млн-1 включ. (от 0 до 0,05 мг/м3 включ.)

±20

Пределы допускаемой основной относительной погрешности измерений объемной доли (массовой концентрации) формальдегида, %, в диапазоне св. 0,037 до 3,0 млн-1 (св. 0,05 до 3,75 мг/м3)

±20

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды от +20оС в пределах условий эксплуатации на каждые 10 °С, в долях от предела допускаемой основной погрешности

±0,18

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов, указанных в таблице 3, и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности

±0,2

Предел допускаемого изменения выходного сигнала за 24 часа непрерывной работы, в долях от предела допускаемой основной погрешности

0,5

Нормальные условия измерений -температура окружающей среды, оС

-содержание неизмеряемых компонентов, в долях от ПДК, не более

от +15 до +25 0,5

^ Пересчет объемной доли в массовую концентрацию формальдегида проводится с использованием коэффициента 1,34 (при 0°С и 760 мм.рт.ст. в соответствии с требованиями РД 52.04.186-89) для анализа атмосферного воздуха и коэффициента 1,25 (при +20°С и 760 мм.рт.ст. в соответствии с требованиями ГОСТ 12.1.005 -88) для воздуха рабочей зоны.

2) Предельно допустимая концентрация формальдегида в атмосферном воздухе - 0,037 млн-1 (0,05 мг/м3) в соответствии с ГН 2.1.6.1338-03, изменение № 10, в воздухе рабочей зоны - 0,4 млн-1 (0,5 мг/м3) в соответствии с ГН 2.2.5.1313-03.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время прогрева, мин, не более

15

Параметры электрического питания:

- напряжение переменного тока, В

230±23

- частота переменного тока, Гц

50±1

Масса, кг, не более

13

Габаритные размеры газоанализатора, мм, не более

-длина

440

-ширина

484

-высота

139

Потребляемая мощность, ВА, не более

100

Условия эксплуатации:

- температура окружающей среды, оС

от 0 до +40

- относительная влажность, %

от 20 до 90

- атмосферное давление, кПа

от 84 до 106,7

Объемный расход газовой смеси на входе газоанализато

ра, дм3/мин, не более

1,5

Содержание неизмеряемых компонентов, млн-1, не более:

- озон (О3)

- оксид углерода (СО)

0,5

- диоксид углерода (СО2)

15

480

Средний срок службы, лет

10

Средняя наработка на отказ, ч

24000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации (типографским методом) и на табличку на задней панели газоанализатора (методом шелкографии или типографским методом).

Т аблица 4 - Комплектность газоанализатора

Наименование

Обозначение

Количество

Газоанализатор

Gasera ONE Formaldehyde

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Методика поверки

МП-242-2353-2019

1 экз.

Поверка

осуществляется по документу МП-242-2353-2019 «ГСИ. Газоанализаторы Gasera ONE Formaldehyde. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 19 декабря 2019 г.

Основные средства поверки:

-    генератор газовых смесей ГГС модификации ГГС -К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15;

-    источники микропотоков газов и паров ИМ-ГП (формальдегида), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6833617;

-    генератор нулевого воздуха ГНГ-01, регистрационный номер в Федеральном информационном фонде 26765-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) на газоанализатор, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Минприроды России от № 425 от 07.12.2012 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Приказ Министерства здравоохранения и социального развития Российской Федерации от 09.09.11. № 1034н ред. от 29.08.2014 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»

Приказ Федерального агентства по техническому регулированию и метрологии № 2664 от 14.12.2018 г. Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия

РД 52.04.186-89 Руководство по контролю загрязнения атмосферы ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Техническая документация фирмы «Gasera Ltd.», Финляндия
