| Номер в госреестре | 80027-20 |
| Наименование СИ | Весы бункерные |
| Обозначение типа СИ | ВБ-150 |
| Изготовитель | Открытое акционерное общество "Славянка" (ОАО "Славянка"), г. Новосибирск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы бункерные ВБ-150 предназначены для измерения массы сухих сыпучих материалов методом статического взвешивания.
Принцип весов бункерных ВБ-150 (далее - весов) основан на преобразовании силы тяжести взвешиваемого материала посредством датчиков весоизмерительных тензорезисторных в электрический сигнал, преобразуемый аналого-цифровым преобразователем, который передается на выходной разъем подключения к системе управления весами.
Грузоприемное устройство через грузопередающие устройства крепится к встройкам тензорезисторных весоизмерительных датчиков подвешенных к раме, опирающейся на технологическое оборудование.
Конструктивно весы состоят из грузоприёмного устройства, выполненного в виде накопительного бункера с устройством выгрузки материала и системы управления - прибора весоизмерительного.
В весах применяются датчики весоизмерительные тензорезисторные типа D модификации DEE (Номер в госреестре 57673-14). Для обработки сигналов от датчиков в цифровой вид применяются прибор весоизмерительный CI-8000V (Номер в госреестре 5096812).
Заводской номер весов 1.
Общий вид весов представлен на рисунке 1.

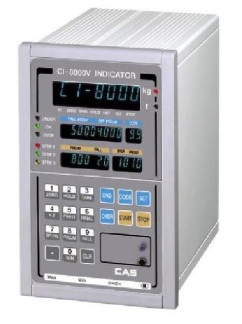

Грузоприемное устройство Прибор весоизмерительный CI-8000V
Рисунок 1 - Общий вид весов.
Маркировка весов производится на табличке, закрепленной на поверхности ГПУ и разрушающейся при снятии, на которую наносятся:
Способ пломбировки от несанкционированного доступа представлен на рисунке 2.
- обозначение весов;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- действительная цена деления (d) и поверочный интервал (e);
- серийный номер весов;
- класс точности;
- предельные значения температуры;
- знак утверждения типа;
- наименования предприятия изготовителя;
- дата производства весов.
Программное обеспечение (далее - ПО) прибора весоизмерительного является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Изменение ПО прибора весоизмерительного через интерфейс пользователя невозможно. Кроме того, доступ к параметрам регулировки и настройки возможен только при нарушении пломбы и изменения положения переключателя настройки.
Идентификационные данные ПО прибора весоизмерительного CI-8000V приведены в таблице 1.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
| Индикатор | Идентификационное наименование ПО | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор ПО (контрольная сумма исполнительного кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CI-8000V | CI-8000 series firmware | t1000 02, t1000 03, t1000 04 | - | - |
Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), интервала нагрузки (m), пределов допускаемой погрешности (mpe) и число поверочных интервалов (n) приведены в таблице 2.
Таблица 2 - Метрологические характеристики весов
| Max, кг | Min, кг | e=d, кг | n | Для нагрузки m, выраженной в поверочных интервалах e | Пределы допускаемой погрешности при первичной поверке, mpe, кг |
| 150 | 1 | 0,05 | 3000 | 0 < m < 500 | ± 0,5 e |
| 500 < m < 2000 | ± 1,0 e | ||||
| 2000 < m < 3000 | ± 1,5 e |
Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe), указанных в таблице 2.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С | от +5 до +35 |
| Относительная влажность, % | от 20 до 80 |
| Потребляемая мощность, В-А, не более | 500 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 50 ± 1 |
наносится фотохимическим способом на маркировочную табличку, расположенную на ГПУ, и типографским способом на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы бункерные ВБ-150 | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ OIML R-76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания приложение ДА «Методика поверки весов».
Основные средства поверки:
- рабочий эталон единицы массы 4 -го разряда в соответствии с государственной поверочной схемой для средств измерения массы утвержденной приказом Росстандарта №2818 от 29.12.2018
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Государственная поверочная схема для средств измерения массы утвержденная приказом Росстандарта №2818 от 29.12.2018
